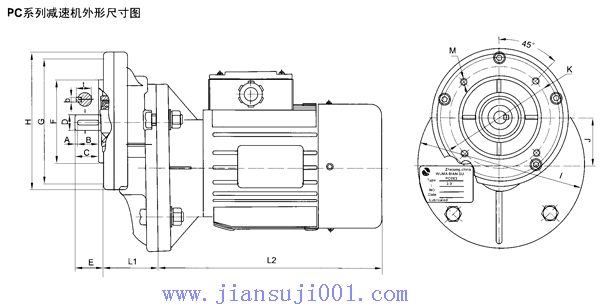

PC系列減速機外形尺寸圖：

型號	A	B	C	D(js6)	b	t	E	F(H8)	G	H	I	J	K	M	L1	L2(電機型號)
PC063	1.5	18	21	11	4	12.5	23	70	105	114	14	40	85	4-M6×10	45	202(63B5型)
	2	20	28	*14	5	16	30
PC071	3	20	27	14	5	16	30	80	120	135	160	50	100	4-M6×11	83	220(71B5型)
	3	32	37	*19	6	21.5	40
PC080	3	32	40	19	6	21.5	40	110	160		200	63	130	4-M8×11	72.5	255(80B5型)
	4	40	50	*24	8	27	50
	4	50	60	*28	8	31	60
PC090	3	32	40	*19	6	21.5	40	110	160		200	63	130	4-M4×11	72.5	265(90B5型) 290(90LB5型)
	3	40	50	24	8	27	50
	3	50	60	*28	8	31	60

     注：表所列輸出軸徑“D（js6）”沒有打“*”為有標準規格，打有“*”為非標規格，用戶可根據需要選用。
