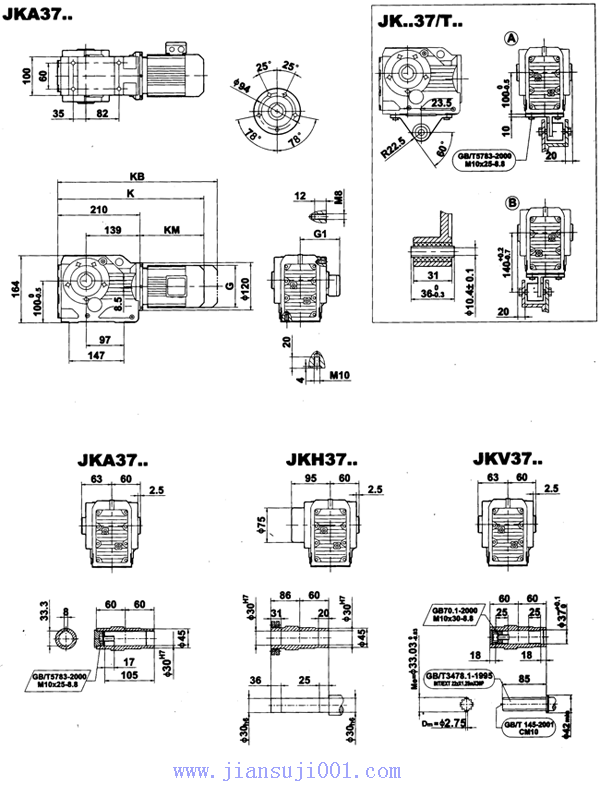

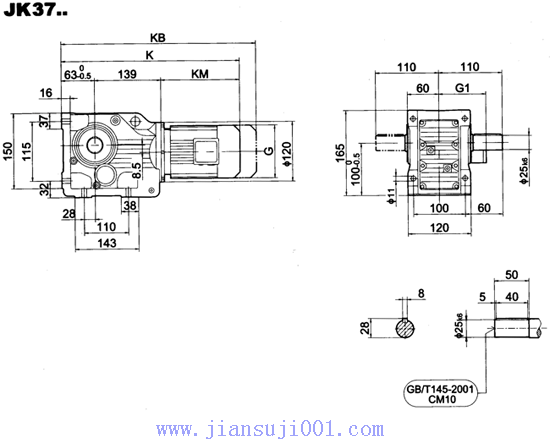

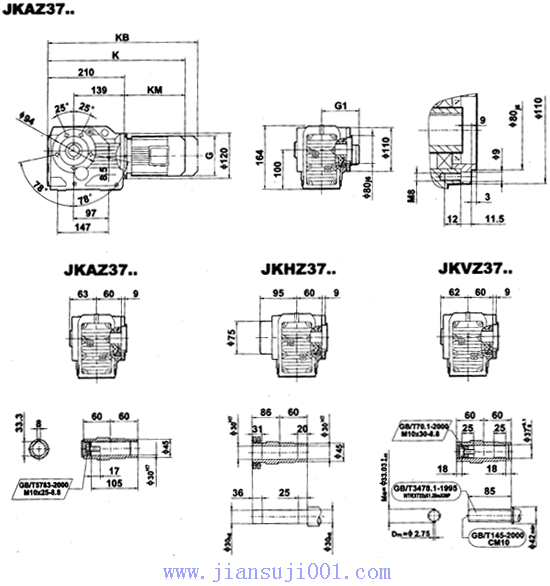

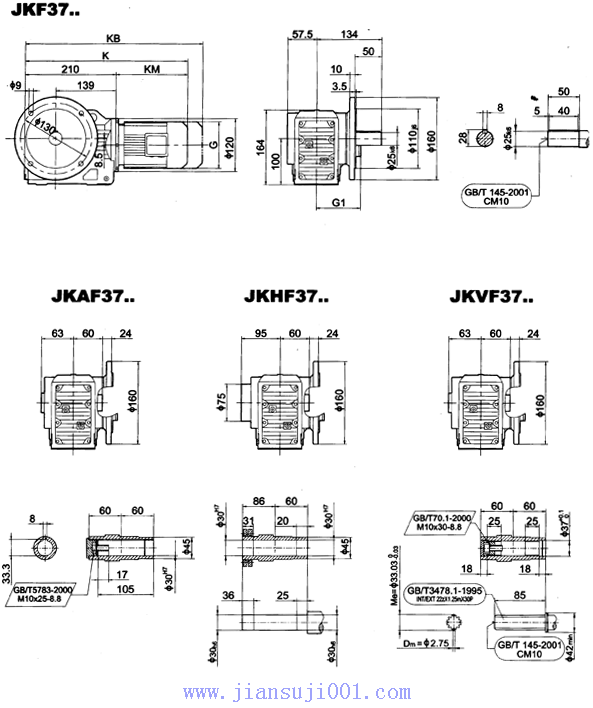

13    外形安裝尺寸

	Y263	Y271	Y280	Y290S	Y290L	Y2100L
G（AC）	130	145	175	195	195	215
G1（AD）	70	80	145	155	155	180
K	409	427	457	472	492	527
KB	479	497	547	562	587	622
KM（LB）	207	225	255	270	295	325

    注：1）KB為帶制動器的長度

          2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y263	Y271	Y280	Y290S	Y290L	Y2100L
G（AC）	130	145	175	195	195	215
G1（AD）	70	80	145	155	155	180
K	417	435	465	480	505	535
KB	487	505	555	570	595	630
KM（LB）	207	225	255	270	295	325

    注：1）KB為帶制動器的長度

          2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y263	Y271	Y280	Y290S	Y290L	Y2100L
G（AC）	130	145	175	195	195	215
G1（AD）	70	80	145	155	155	180
K	417	435	465	480	505	535
KB	487	505	555	570	595	630
KM（LB）	207	225	255	270	295	325

    注：1）KB為帶制動器的長度

          2）括號內字母為Y₂系列電機樣本對應的尺寸字母。

	Y263	Y271	Y280	Y290S	Y290L	Y2100L
G（AC）	130	145	175	195	195	215
G1（AD）	70	80	145	155	155	180
K	417	435	465	480	505	535
KB	487	505	555	570	595	630
KM（LB）	207	225	255	270	295	325

    注：1）KB為帶制動器的長度

          2）括號內字母為Y₂系列電機樣本對應的尺寸字母。
