機械故障模擬平臺VALENIAN-PT800

              機械故障模擬平臺VALENIAN-PT800

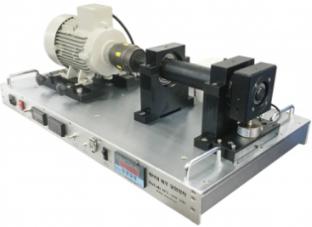

PT800機械故障模擬平臺

模擬平臺及測試硬件

      www.valenian.cn

瓦倫尼安公司生產的PT800綜合機械故障診斷教學模擬系統是全球一款綜合性可拆卸實現不同功能的機械故障診斷教學實驗平臺。機械教學模擬系統由平臺硬件與狀態監測測量教學體系軟件構成，可廣泛應用于各大院校研究預知性維護保養、轉子動力學、旋轉類機械故障診斷、設備狀態監測等方面教學和實時測量培訓；valenian公司不僅生產標準教學測試設備并提供非標類特殊教學定制產品。

●PT 800 機械診斷模擬基礎單元（硬件）



磁粉制動器參數



額定扭矩：50Nm，額定電壓：24V，額定電流：0,94A，額定功率：22.6W

重量：14.5Kg，轉速：1800  RPM

磁粉重量：60gr



平行齒輪箱安裝套件 P3

平行齒輪箱具有如下所示的兩級結構，M2.5尺寸的直齒輪和故障齒輪同時裝配在齒輪箱中，因此可以通過在良好齒輪和缺陷齒輪之間輕松滑動進行測試。

直齒輪箱作為標準配置提供，并且可以訂購具有相同結構的斜齒輪箱。

2級3軸直齒輪箱，傳動比為4.97：1



實驗內容

了解傳動類型對振動信號的影響（直齒/斜齒） 學習潤滑對振動信號的影響

調節齒間隙對齒輪振動信號的影響



理解和分析頻率譜



直齒故障套件 P4



包括：缺齒、斷齒、齒面磨損、正常大小齒輪各一套

實驗內容

識別不同故障齒輪振動信號的特征

學習轉速、扭矩對齒輪振動的影響理解和解釋頻率譜



斜齒故障套件 P5



包括：缺齒、斷齒、齒面磨損大小齒輪各一套

斜齒輪箱的傳動比為5.33:1，由兩級齒輪組成，每級齒輪模數是M 2.0



70:35和80:30齒數。與直齒齒輪箱一樣，在輸入軸和輸出軸上裝配的3種齒輪——好齒輪、斷齒齒輪和磨損齒輪，有2種齒輪——好齒輪和變形齒形齒輪。通過沿中間軸滑動齒輪，中間軸上的正常齒輪可以與輸入軸上的齒輪嚙合，中間軸上的另一個齒輪也可以與輸出軸上的齒輪嚙合。



齒輪箱中可使用齒輪的模數是M2.0和M1.5。傳動比可以通過齒輪模數的組合來改變，模數m1.5的小齒輪可以實現高傳動比，模數m2.0的大齒輪可以實現低傳動比。



實驗內容



識別不同故障齒輪振動信號的特征

學習轉速、扭矩對齒輪振動的影響

理解和解釋頻率譜



行星齒輪箱故障研究套件-P6





包括括：行星齒輪箱、一套正常的齒輪以及安裝套件

行星齒輪箱，其齒輪比為9：1，其設計與風力渦輪發電機中的行星齒輪類似。

當模擬實驗臺的電機速度為1800 rpm時，它在變速箱中減速至4.5：1至400 rpm，在行星齒輪減速至9：1并減速至44 rpm。 這使您可以在高速，中速和低速下試驗振動信號和電流信號的特征。

實驗內容



深入研究由于齒輪故障引起的行星齒輪的振動現象。

分析并理解行星齒輪箱各類故障頻譜





行星齒輪故障套件-P7



包括：缺齒、斷齒、齒面磨損齒輪各一套



實驗內容

識別不同故障齒輪振動信號的特征 / 學習轉速、扭矩對齒輪振動的影響理解和解釋頻率譜



皮帶輪故障研究套件-P8

包括：皮帶輪安裝軸承、完好皮帶輪、皮帶輪松緊調節裝置以及缺齒故障皮帶一條。



實驗內容



皮帶張力對振動行為的影響

速度對振動行為的影響

皮帶輪運行不正確和離軌運行的影響

功率分裂在多個皮帶傳動

滑移對振動運行頻譜的影響

無故障和損壞的皮帶之間的比較

理解和解釋頻譜

動平衡研究套件 P9



包括：兩個軸承座、一根軸、兩個不平衡圓盤以及質量塊

實驗內容

旋轉機械的振動測量方法學習傳感器布局對振動分析的影響

電機與聯軸器對中問題對振動的影響剛性軸的現場動平衡分析

彈性軸研究套件 P10



包括：一根彈性軸、兩個安全軸承座和一個擺球軸承座

實驗內容

熟悉臨界轉速和共振

掌握不平衡激勵對振動的影響學習如何對彈性轉子進行定位理解校準誤差對振動的影響



滾動軸承故障研究套件-P11



包括6種故障類型軸承：良好軸承、內圈故障、外圈故障、保持架故障、綜合故障、滾珠故障綜合故障



測試軸承座以及軸承安裝工具一套。

實驗內容

熟悉不同類型故障滾動軸承的頻譜



掌握包絡分析方法滾動軸承壽命估算

了解潤滑劑對振動頻譜的影響

軸彎曲套件P12

包括：一根中心彎曲軸和一根兩端彎曲軸



實驗內容



研究軸彎曲的振動特性



研究陀螺效應導致的振動特性軸彎曲時轉子平衡問題的研究

研究如何處理轉軸彎曲引起的對中問題



軸裂紋研究套件 P13



包括：一根裂紋軸以及裂紋調節裝置

實驗內容

通過振動頻譜識別裂紋情況



鑒別裂紋位置及狀態



聯軸器故障研究套件  P14



包括：峭聯軸器座、法蘭聯軸器、曲齒聯軸器、聯軸節聯軸器各一套



實驗內容



學習不同聯軸器對振動的影響  對準誤差對不同耦合故障的影響

徑向跳動、軸向跳動和節距故障等對系統的影響



通過振動信號識別耦合故障



風扇葉片故障研究套件 P15



包括：一個保護盤，一個模擬軸向力的質量盤、一根軸、三種類型的風扇葉片、軸承座以及調節裝置

實驗內容



學習風機振動測量

基于振動譜的葉片識別  動態不平衡對風機的影響



機械摩擦故障研究套件 P16



包括：一個機械摩擦裝置和不同材料的摩擦頭

實驗內容

學習不同角度、載荷、潤滑條件下典型的摩擦現象



機械摩擦對軸、軸承的振動影響





徑向加載裝置-P17





包括：兩個不同質量的徑向加載塊



實驗內容



學習不同徑向加載力對滾動軸承、軸振動特性的影響











曲拐機構研究套件P18

 包括：一個曲拐機構

實驗內容



機械系統的實驗?zāi)�態分析



軸承間隙和沖擊對振動的影響活塞桿磨損量的測量





油膜渦動油膜振蕩研究套件 P19



包括：兩個可調油壓的軸承座、一根軸、泵、壓力計、不銹鋼油罐、回路安全開關等組成的油路系統

實驗內容



了解油膜渦動油膜振蕩的信號特性



通過設置負載、調節間隙、設置油壓來模擬油膜渦動和油膜振蕩的瀑布圖





電機故障研究套件 P20



包括：轉子不平衡電機

·轉子偏心電機

·軸彎曲的電機

·軸承故障電機（軸承外圈、內圈故障）

·轉子條故障電機（轉子斷裂）

·定子繞組故障電機（匝間短路）

·電壓不平衡和單相電機



實驗內容

與電流相結合的測量分析



測量電量消耗的每個階段  識別不同類型的電機故障信號間隙對振動信號的影響

負載對振動信號的影響



速度對振動信號的影響

油液循環套件-P21

包括：油液循環組件一套



在正常情況下，加注機油的型號可以是80W-90 SAE齒輪，油位浸到小齒輪處即可。用戶可在齒輪箱訂購油循環系統。油可以以30L/min的速度流動。

學習內容

不帶機油狀況下的機油循環系統，以檢測機油污染和金屬磨損碎屑











技術參數
電機	馬力 : 2HP 級數 : 4 級 電壓 : 220/380V 額定電流 : 6.4/3.7A 電流頻率 : 50/60 RPM : 3000 ENCL: TEFC（全封閉風扇冷卻） 功率因素: 86.5% 定子線圈的線對線電阻=6.0Ω@25°C 定子槽號=：36 轉子條數=：28
磁粉制動器負載	磁粉制動器由電壓控制，0~50Nm連續調節
行星齒輪	減速比：10:1，   齒數：齒圈=108，行星齒輪=48，太陽齒輪=12  故障類型：齒圈缺齒   比值=（z s+z r）/zs（z：齒數，s，c，r=太陽齒，行星架，齒圈）比值=（12+108）/12=10   如果FIN=6Hz（360rpm）   故障脈沖頻率=FIN x 1/10 x 3=1.8Hz
軸	鋼制車削，輸入軸：直徑 25mm，輸出軸：直徑 30mm，鋼
滾動軸承	包括6種故障類型軸承：良好軸承、內圈故障、外圈故障、保持架故障、綜合故障、滾珠故障綜合故障
隔振底座	鋁型材隔振底座，可方便隨意安裝各種套件；含透明防護罩以及安全防護機制；
齒輪箱	2級3軸直齒輪箱，傳動比為4.97：1 所有有缺陷的齒輪和好的齒輪都組裝在同一根軸上
轉盤	150mm直徑鋁盤，140mm處設有M6 的18螺絲孔



我們還為用戶提供定制各種非標類機械狀態監測教學產品（詳情請聯絡18118173241）
