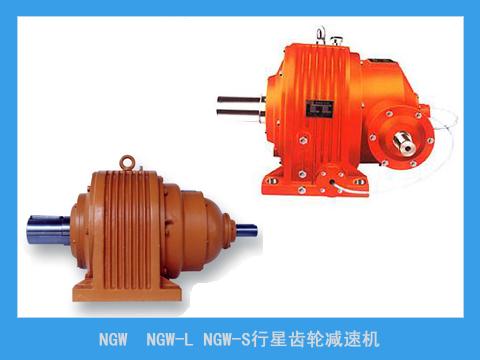

NGW行星齒輪減速機
NGW行星齒輪減速機特點和適用范圍：
NGW行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。
為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：
1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。
2、傳動效率高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。
3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。
4、傳動范圍大：i＝2.8～2000
5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。
6、用途和適用條件
NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級 （NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。
高速軸最高速不超過1500r/min
齒輪圓周速度不超過10m/s；
工作環境溫度為－40℃—45℃；
可正反兩向運轉。
NGW行星齒輪減速機規格種類：
NGW單級行星齒輪減速機：NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121
NGW兩級行星齒輪減速機：NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122
NGW三級行星齒輪減速機：NGW73、NGW83、NGW93、NGW103、NGW113、NGW123
NGW行星齒輪減速機規格種類：
NGW行齒輪星減速器的規格的規定是根據傳動比、功率和扭矩大小劃分成12個機座號，及單級、雙級和三級傳動，共有27個機座號，58種速比，詳細如下：
傳動類別 型號規格 傳動比 組成臺數
機座號 種數 范圍 種數
單級 NGW42—NGW121 12 2.8—12.5 14 12×14＝168
雙級 NGW42—NGW122 9 14—160 22 9×22＝198
三級 NGW73—NGW123 6 180—200 22 6×22＝132 |
