用途
三環減速器是一種先進的傳動機械，可以廣泛地應用于礦山、冶金、石油、化工、起重運輸、紡織印染、制藥、造船、機械、環保及食品輕工等領域。一般可替代行星齒輪減速器、擺線針輪減速器、多級圓柱齒輪減速器和蝸輪蝸桿減速器等使用。
特點
★承載能力強 實現了多齒對稱嚙合傳動，有9—18對齒同時進入嚙合區，輸出扭矩高并且能承受較強的過載力，可應用于重載、沖擊、頻繁啟動等各種惡劣工況。
★傳動比大 單級傳動比11—99，雙級傳動比可達9801。
★運轉平穩 各傳動部件受力均勻、運轉平穩、噪聲低。
★效率高 單級傳動效率可達92%—96%以上。
★結構緊湊 體積小，重量輕，其體積和重量比同等功率的齒輪減速器減小1/3—2/3。
★適用性廣 外形及裝配形式可根據用戶實際使用性況進行配置，制成臥式、立式、法蘭連接及組合傳動等多種結構形式。
★使用壽命長 結構設計合理，具有很高的可靠性，使用壽命長，正常情況下無需特別維護。
軸伸型式：
Y型：圓柱軸伸，單鍵平鍵聯接；
Z型：圓錐軸伸，單鍵平鍵聯接；
H型：漸開線花鍵軸伸；
C型：齒輪軸伸（僅QBJ、QXBJ減速器使用）
K型：圓柱形軸孔，平鍵套裝聯接；
K（Z）型：圓錐形軸孔，平鍵套裝聯接；
K（H）型：花鍵軸孔，套裝聯接；
D型：軸伸與電機直聯。
常用軸伸形式，高速軸與低速軸同為圓柱形軸伸或低速軸為套裝孔的，可省略附加標識。非圓柱型軸伸或高速軸與低速軸的軸伸型式不同時，則按高速軸軸伸在前，低速軸軸伸在后的順序標注軸伸型式標識。

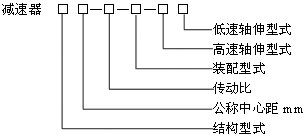

型號表示法：
