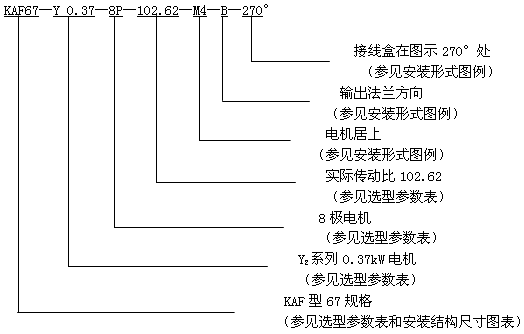

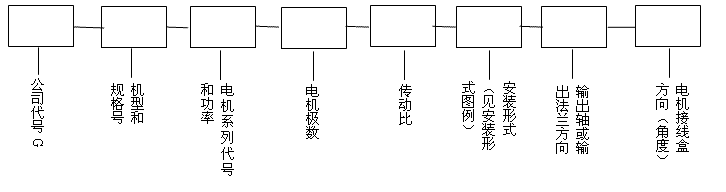

GK系列斜齒輪-弧齒錐齒輪減速電機的產品簡介使用范圍
1、高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。
2、傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3、安裝形式：安裝位置不受限制。
4、強度高、體積�。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。
5、使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。
6、噪聲低：
減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而
減速機噪聲較低。
7、效率高：?jiǎn)螜C(jī)型效率不低于95%。
8、可承受較大的徑向載荷。
9、可承受不大于徑向力15%的軸向載荷。
二、使用范圍
本
減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。
可用于正反轉。
無行業限制。
在其它條件下使用時請與技術部聯系。

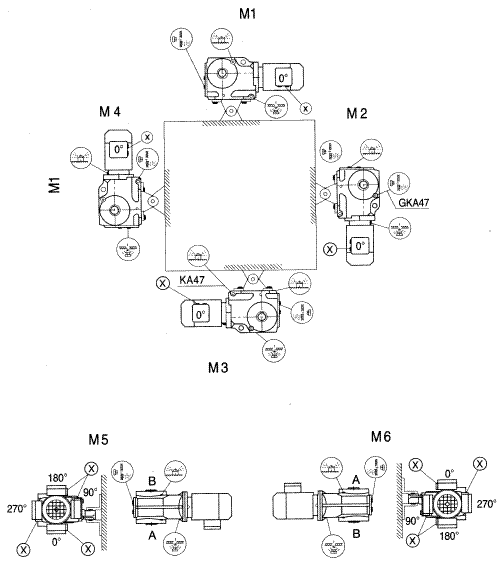

GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例

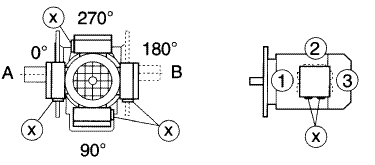

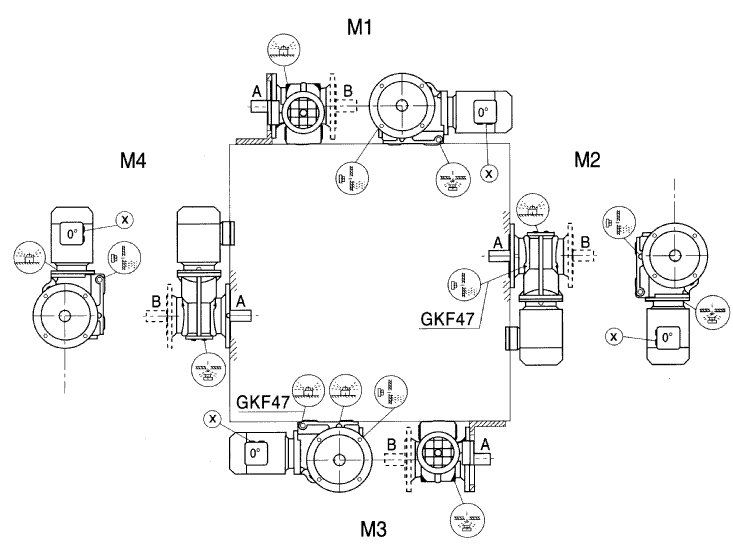

各種安裝形式定義為：
M2—電機居下。
M4—電機居上。
M5—電機水平放置；當
減速機在M1安裝位置時，從電機方向看，
減速機的左面旋轉到下方位置。
M6—電機水平放置；當
減速機在M1安裝位置時，從電機方向看，
減速機的左面旋轉到上方位置。

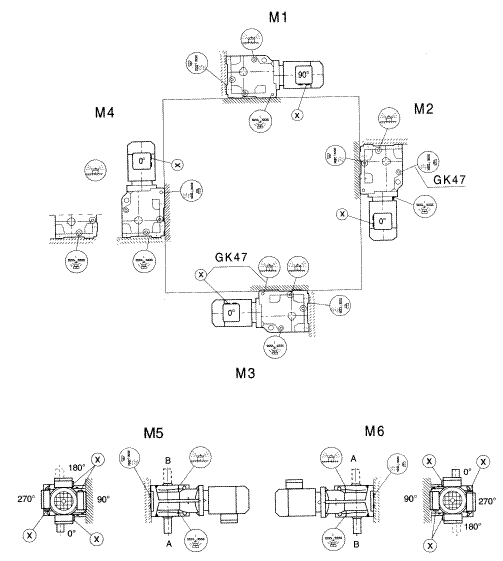

安裝形式圖例 GK37-157/GKAB47-107
GK系列輸出軸垂直于輸入軸。由兩級斜齒輪和一級弧齒錐齒輪構成。輸入功率0.12-200kW，最大輸出轉矩18000N.m。
GK77型：底腳安裝，輸出軸為實心軸。型號規格有GK37…GK157等10種。各型號結構尺寸請見相應結構尺寸表，功率及傳動比見選型參數表。

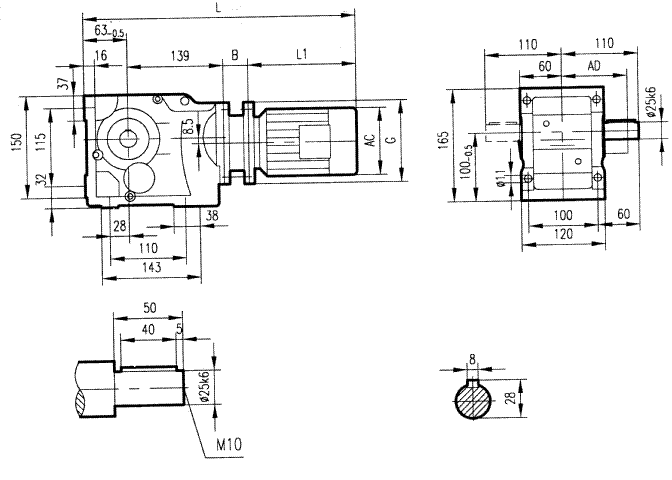

法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
|
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
|
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
|
|
|
|
B |
45 |
50.5 |
60.5 |
60.5 |
60.5 |
85.5 |
|
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
|
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
|
|
|
|
L |
454 |
477.5 |
517.5 |
532.5 |
557.5 |
612.5 |
|
|
|

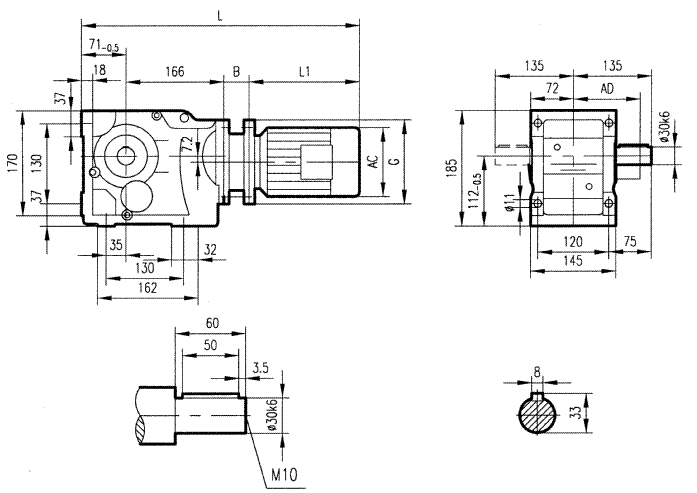

GK47型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
|
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
|
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
|
|
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
|
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
|
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
|
|
|
|
L |
488.5 |
512 |
561 |
576 |
601 |
643 |
|
|
|
注：機座100L超過底座。

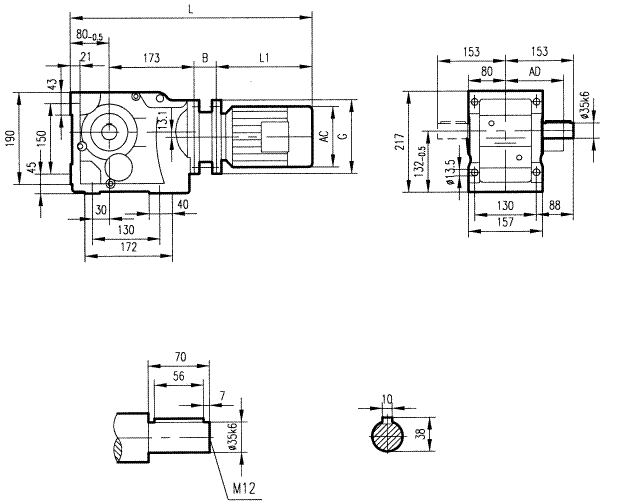

GK57型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
112M |
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
240 |
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
190 |
|
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
81 |
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
340 |
|
|
|
L |
504.5 |
528 |
577 |
592 |
617 |
659 |
674 |
|
|
注：機座100L，112M超過底座。

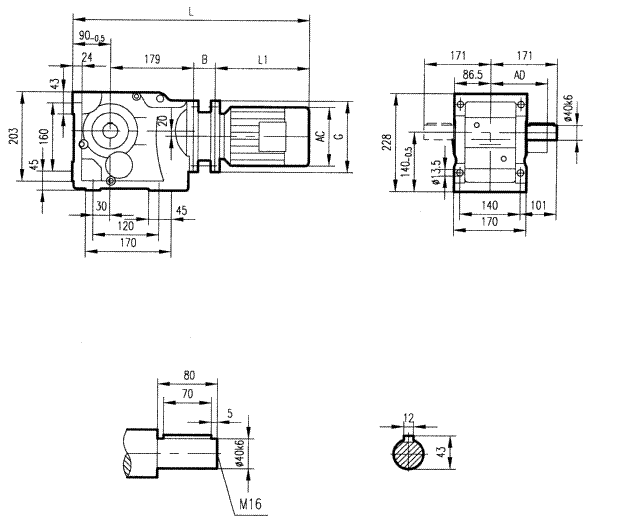

GK67型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
112M |
132S |
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
240 |
275 |
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
190 |
210 |
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
81 |
93 |
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
300 |
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
340 |
390 |
|
|
L |
520.5 |
544 |
593 |
608 |
633 |
675 |
690 |
752 |
|
注：機座100L，112M，132S超過底座。
