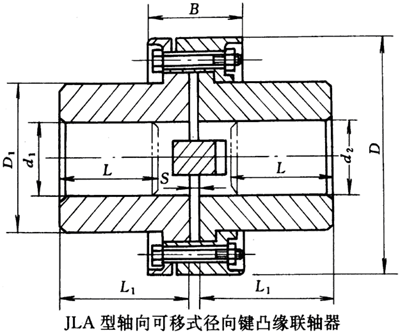

JLA型徑向鍵凸緣聯軸器基本參數和主要尺寸JB/ZQ4377-97
JLA型徑向鍵凸緣聯軸器基本參數和主要尺寸（JB/ZQ4377-97）/mm
|
型號 |
公稱轉矩
Tn/N·m |
軸孔直徑
d1、d2 |
軸孔長度 |
L1 |
B |
D |
D1 |
S |
質量
m/kg |
轉動慣量
I/kg·m2 |
|
J1型 |
|
D |
E |
L |
|
JLA1 |
- |
1000 |
40、42、45、48、50 |
84 |
108 |
87 |
170 |
90 |
10 |
15.5 |
0.182 |
|
JLA2 |
- |
2500 |
55、56 |
84 |
108 |
100 |
215 |
125 |
12 |
35 |
0.61 |
|
60、63、65、70、71 |
107 |
140 |
|
JLA3 |
- |
5000 |
75 |
107 |
140 |
123 |
282 |
180 |
15 |
84 |
2.75 |
|
80、85、90、95 |
132 |
170 |
|
100 |
167 |
220 |
|
JLA4 |
12500 |
10000 |
110、120、125 |
167 |
220 |
146 |
330 |
225 |
20 |
150 |
6.517 |
|
JLA5 |
25000 |
20000 |
130、140、150 |
202 |
262 |
174 |
415 |
290 |
20 |
380 |
21.8 |
|
160 |
242 |
308 |
|
JLA6 |
50000 |
40000 |
170、180 |
242 |
308 |
210 |
500 |
360 |
25 |
540 |
57.762 |
|
190、200 |
282 |
356 |
|
JLA7 |
80000 |
63000 |
220 |
282 |
356 |
255 |
610 |
450 |
25 |
992 |
162.05 |
|
240、250 |
330 |
426 |
注：1.聯軸器最大外圓線速不得大于50m/s。
2.D—切向鍵聯接；E—鉤頭楔形鍵聯接。
3.質量與轉動慣量，是按軸孔最小直徑與最大長度計算的近似值。

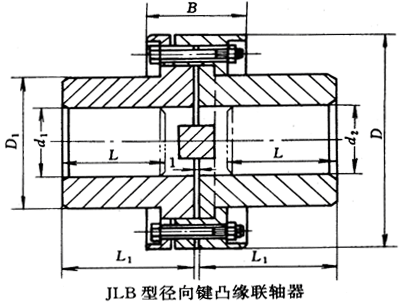

JLB型徑向鍵凸緣聯軸器基本參數和主要尺寸JB/ZQ4377-97
JLB型徑向鍵凸緣聯軸器基本參數和主要尺寸（JB/ZQ4377-97）/mm
|
型號 |
公稱轉矩
Tn/N·m |
軸孔直徑
d1、d2 |
軸孔長度 |
L1 |
B |
D |
D1 |
質量
m/kg |
轉動慣量
I/kg·m2 |
|
J1型 |
|
D |
E |
L |
|
JLB1 |
- |
1000 |
40、42、45、48、50 |
84 |
108 |
78 |
170 |
90 |
12 |
0.179 |
|
JLB2 |
- |
2500 |
55、56 |
84 |
108 |
80 |
215 |
125 |
27.8 |
0.47 |
|
60、63、65、70、71 |
107 |
140 |
|
JLB3 |
- |
5000 |
75 |
107 |
140 |
109 |
282 |
180 |
65.5 |
2.35 |
|
80、85、90、95 |
132 |
170 |
|
100 |
167 |
220 |
|
JLB4 |
12500 |
10000 |
110、120、125 |
167 |
220 |
127 |
330 |
225 |
133 |
5.7 |
|
JLB5 |
25000 |
20000 |
130、140、150 |
202 |
262 |
155 |
415 |
290 |
247 |
15.8 |
|
160 |
242 |
308 |
|
JLB6 |
50000 |
40000 |
170、180 |
242 |
308 |
185 |
500 |
360 |
457 |
50.7 |
|
190、200 |
282 |
356 |
|
JLB7 |
80000 |
63000 |
220 |
282 |
356 |
231 |
610 |
450 |
878 |
142 |
|
240、250 |
330 |
426 |
注：1.聯軸器最大外圓線速不得大于50m/s。
2.D—切向鍵聯接；E—鉤頭楔形鍵聯接。
3.質量與轉動慣量，是按軸孔最小直徑與最大長度計算的近似值。
