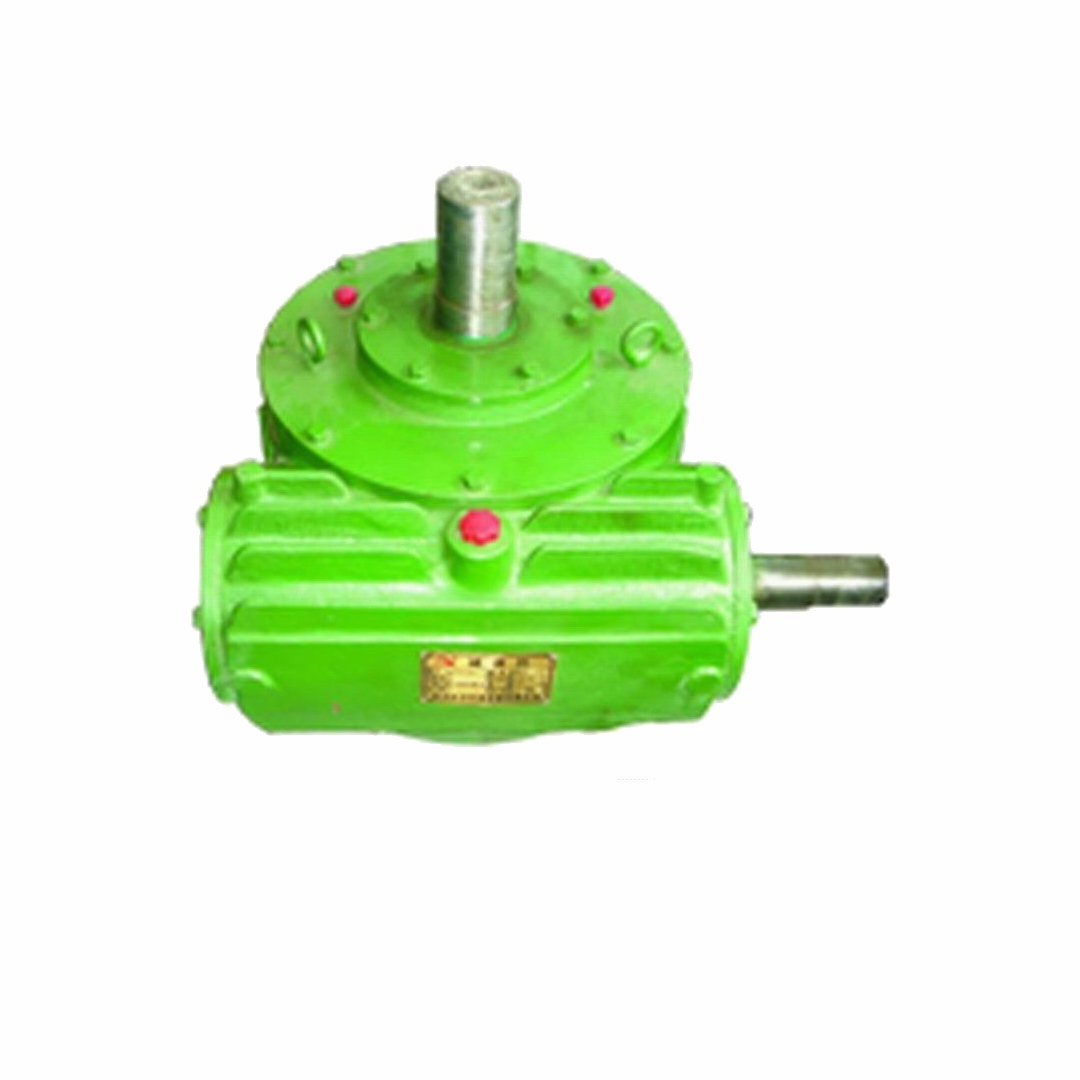

1、概述
本系列減速機為單級傳動的阿基米德圓柱蝸桿減速器，結構緊湊、體積小、重量輕、傳動平穩、靈活、無沖擊、無噪音，具有自鎖作用，使用方便。適用于化工、冶金、礦山、紡織、食品、醫藥等行業的各種機械設備上。
2、適用范圍
（1）蝸桿嚙合處滑動速比大于7.5m/S；
（2）蝸桿轉速不超過1500r/min；
（3）工作環境溫度為-40～+45℃；
（4）可用于正反兩向運轉。
3、型號及規格
|
WXJ |
WSJ |
WCJ |
各種蝸輪減速機型號規格 |
|
臥式 |
上桿式 |
立式 |
|
規格中心距A |
速比 |
蝸桿頭數 |
齒數 |
模數 |
計算轉速 |
輸入功率 |
許用扭距 |
規格中心距A |
速比 |
蝸桿頭數 |
齒數 |
模數 |
計算轉速 |
輸入功率 |
許用扭距 |
|
35型 |
22 |
1 |
22 |
2 |
1500 |
0.1 |
105 |
65型 |
15.5 |
2 |
31 |
3 |
1500 |
0.3 |
500 |
|
30 |
1 |
30 |
1.5 |
0.1 |
105 |
12.5 |
2 |
25 |
4 |
0.3 |
465 |
|
43型 |
19 |
1 |
19 |
3 |
1500 |
0.15 |
155 |
25 |
1 |
25 |
4 |
0.2 |
500 |
|
30 |
1 |
30 |
2 |
0.15 |
175 |
31 |
1 |
31 |
3 |
0.2 |
465 |
|
45型 |
20 |
1 |
20 |
3 |
1500 |
0.22 |
175 |
70型 |
12.5 |
2 |
25 |
4 |
1500 |
1 |
700 |
|
32 |
1 |
32 |
2 |
0.15 |
175 |
25 |
1 |
25 |
4 |
0.6 |
700 |
|
44 |
1 |
44 |
1.5 |
0.15 |
175 |
35 |
1 |
35 |
3 |
0.4 |
640 |
|
47型 |
21 |
1 |
21 |
3 |
1500 |
0.22 |
205 |
50 |
1 |
50 |
2F28 |
0.3 |
600 |
|
35 |
1 |
35 |
2 |
0.15 |
210 |
80型 |
15 |
2 |
30 |
4 |
1500 |
0.6 |
900 |
|
50型 |
23 |
1 |
23 |
3 |
1500 |
0.2 |
245 |
20.5 |
2 |
41 |
3 |
0.6 |
900 |
|
30 |
1 |
30 |
2.5 |
0.15 |
245 |
24 |
1 |
24 |
5 |
0.6 |
900 |
|
37 |
1 |
37 |
2 |
0.15 |
245 |
30 |
1 |
30 |
4 |
0.5 |
900 |
|
55型 |
25 |
1 |
25 |
3 |
1500 |
0.3 |
320 |
41 |
1 |
41 |
3 |
0.5 |
900 |
|
30 |
1 |
30 |
2.5 |
0.2 |
320 |
86型 |
32 |
1 |
32 |
4 |
1500 |
0.8 |
1200 |
|
42 |
1 |
42 |
2 |
0.2 |
320 |
44 |
1 |
44 |
3 |
0.6 |
1150 |
|
65型 |
10 |
2 |
20 |
4 |
1500 |
0.3 |
420 |
90型 |
14 |
2 |
28 |
5 |
1500 |
1.5 |
1300 |
|
20 |
1 |
20 |
4 |
0.2 |
420 |
17 |
2 |
34 |
4 |
1.2 |
1200 |
|
28 |
1 |
28 |
3 |
0.3 |
420 |
28 |
1 |
28 |
5 |
0.8 |
1100 |
|
34 |
1 |
34 |
2.5 |
0.2 |
360 |
34 |
1 |
34 |
4 |
0.8 |
1200 |
|
47 |
1 |
47 |
2 |
0.2 |
360 |
40 |
1 |
40 |
3.5 |
0.8 |
1100 |
|
規格中心距A |
速比 |
蝸桿頭數 |
齒數 |
模數 |
計算轉速 |
輸入功率 |
許用扭距 |
規格中心距A |
速比 |
蝸桿頭數 |
齒數 |
模數 |
計算轉速 |
輸入功率 |
許用扭距 |
|
100型 |
16 |
2 |
32 |
5 |
1500 |
1.5 |
1700 |
180型 |
18.5 |
2 |
37 |
8 |
1000 |
6 |
8600 |
|
20 |
2 |
40 |
4 |
1 |
1600 |
28 |
1 |
28 |
10 |
4.5 |
9500 |
|
32 |
1 |
32 |
5 |
1 |
1700 |
35 |
1 |
35 |
8 |
3 |
9500 |
|
40 |
1 |
40 |
4 |
0.8 |
1600 |
37 |
1 |
37 |
8 |
3 |
8600 |
|
47 |
1 |
47 |
3.5 |
0.6 |
1500 |
50 |
1 |
50 |
6 |
2.8 |
8000 |
|
120型 |
15.5 |
2 |
31 |
6 |
1500 |
2.8 |
2800 |
59 |
1 |
59 |
5 |
1.1 |
7400 |
|
20 |
2 |
40 |
5 |
2.2 |
2700 |
210型 |
21.5 |
2 |
43 |
8 |
1000 |
8 |
15500 |
|
23 |
1 |
23 |
8 |
2.2 |
2900 |
27 |
1 |
27 |
12 |
7 |
15200 |
|
31 |
1 |
31 |
6 |
1.8 |
2800 |
34 |
1 |
34 |
10 |
7 |
14500 |
|
40 |
1 |
40 |
5 |
1.5 |
2500 |
43 |
1 |
43 |
8 |
3.5 |
13000 |
|
50 |
1 |
50 |
4 |
1.1 |
2500 |
60 |
1 |
60 |
6 |
2.2 |
11100 |
|
68 |
1 |
68 |
3 |
0.6 |
2300 |
250型 |
34 |
1 |
34 |
12 |
1000 |
7.5 |
24000 |
|
147型 |
19 |
2 |
38 |
6 |
1000 |
3.5 |
5600 |
42 |
1 |
42 |
10 |
6 |
21500 |
|
38 |
1 |
38 |
6 |
2 |
5600 |
52 |
1 |
52 |
8 |
4 |
18000 |
|
150型 |
15 |
2 |
30 |
8 |
1000 |
6 |
6400 |
70 |
1 |
70 |
6 |
3 |
16400 |
|
20 |
2 |
40 |
6 |
4.5 |
5400 |
300型 |
29 |
1 |
29 |
16 |
1000 |
15 |
45000 |
|
25 |
2 |
50 |
5 |
3.6 |
5160 |
34 |
1 |
34 |
14 |
14 |
42000 |
|
30 |
1 |
30 |
8 |
3 |
5890 |
42 |
1 |
42 |
12 |
11 |
33600 |
|
40 |
1 |
40 |
6 |
2.6 |
5400 |
51 |
1 |
51 |
10 |
7 |
31000 |
|
50 |
1 |
50 |
5 |
1.8 |
5160 |
65 |
1 |
65 |
8 |
5.5 |
30000 |
4、WCJ系列外形尺寸
|
