一、概述

YZJ、YZRJ、YZRWJ系列電動機分別是YZ、YZR、YZRW系列電動機的派生產品。該系列電動機是根據起重及冶金機械的使用特點和需要而專門研制的新型電動機。

該電動機用于驅動各種型式的起重及冶金機械及其他類似的設備，具有較大的過載能力和較高的機械強度。它特別適用于短時或斷續運轉、頻繁起動、制動、正反轉和有過負載及有顯著振動與沖擊的設備。

系列電動機安裝尺寸、功率等級與IZ2、JZR2、JIR2T系列電動機相同，電器性能指標和可靠性達到Y(jié)Z、YZR、YZRW系列電動機水平，是分別替代JZ2、JZR2、JZR2T系列電動機最理想的可靠性節能型產品。

其中YZRJ、YZRWJ系列為繞線轉子電動機，其轉子繞組可以串接電阻器（或頻敏電阻器）器動，具有大的器動力矩和較小的起動電流。YZRWJ系列電動機還可通過渦流制動器平滑調速，能夠在任意的低速下穩定運行。該電動機特別適用于對調速有要求的起重機械

電動機的額定頻率為50H_Z，額定電壓為80V+15V。

電動機的基準工作制為S3—25%，渦流制動器的基準負載持續率為15%。

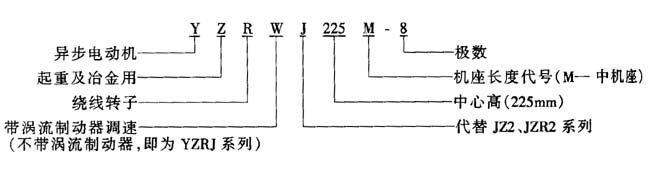

型號說明：

二、結構簡介

YZJ系列為籠型轉子電動機。YZRJ、YZRWJ 系列為繞線轉子電動機。YZRWJ系列為帶渦流制動器繞線轉子電動機（該電動機是在YZRJ系列基礎上加渦流制動器組成）。

該系列電動機絕緣等級為F級。外殼防護等級為IP449（一般環境）、IP54（冶金環境）。

冷卻方式為IC0141（外扇風冷）。

該系列電動機定子出線和在機座上部，定子繞線接法為Y聯結。YZRJ、YZRWJ系列電動機的轉子繞組接法也為Y連接。

該系列電動機的結構及安裝型式為IMB3、IMB5、IMB35、IMV1。

YZJ、YZRJ、YZRWJ系列起重及冶金用三相異步電動機技術參數

表1 YZJ系列電動機主要技術數據表（125～225L）

型號	功率/KW	電流/A	起動電流/A	堵轉電流	最大轉矩	額定轉速 /（r/min）	可替代電機	外形尺寸/mm
				額定電流	額定轉矩
								長	寬	高
YZJ125M-6 YZJ125L-6 YZJ140M-6 YZJ140L-6 YZJ160L-6 YZJ160L-8 YZJ180M-8 YZJ180L-8 YZJ225M-8 YZJ225L-8	2.2 3.5 5.0 7.5 11 7.5 11 16 22 30	6.0 9.7 13.0 18.0 27.3 21.0 26.2 38.3 50.0 66.5	22.7 38.5 59.0 82.0 131.0 87.0 126.0 193.0 285.0 329.0	2.5 2.5 2.5 2.5 2.8 2.5 2.8 2.8 2.8 2.8	2.5 2.5 2.5 2.5 2.8 2.5 2.8 2.8 2.8 2.8	893 888 925 918 933 696 691 691 696 684	JZ₂11-6 JZ₂12-6 JZ₂21-6 JZ₂22-6 JZ₂31-6 JZ₂31-8 JZ₂41-8 JZ₂42-8 JZ₂51-8 JZ₂52-8	608 608 689 689 762 762 860 860 929 993	260 260 301.5 337.5 337.5 380 380 380 442.5 445	348 348 373 373 420 420 465 465 510 545

表2 YZRJ系列電動機主要技術數據表（125～355L）

型號	功率 /KW	定子電流 /A	轉子電流 /A	轉子開路電壓/V	轉速 /（r/min）	最大轉矩倍數	可替代電機
YZRJ125M-6	2.2	6.9	11.2	137	910	2.5	JZR₂11-6
YZRJ125L-6	3.5	10.2	12	202	918	2.5	JZR₂12-6
YZRJ140M-6	5	12.8	17.7	192	930	2.5	JZR₂21-6
YZRJ140M-6	7.5	18	19.4	264	930	2.5	JZR₂22-6
YZRJ160L-4	15	31	39	255	1426	2.8
YZRJ160L-6	11	26.3	32	227	953	2.8	JZR₂31-6
YZRJ160L-8	7.5	21.5	26.3	190	731	2.5	JZR₂31-8
YZRJ180M-4	22	44.6	52.5	273	1436	2.8
YZRJ180L-4	30	60	72	270	1443	2.8
YZRJ180M-6	16	35.5	49	215	960	2.8
YZRJ180L-6	22	48.4	70	206	960	2.8
YZRJ180M-8	11	26.4	49.5	148	711	2.8	JZR₂41-8
YZRJ180L-8	16	39	49.4	213	713	2.8	JZR₂42-8
YZRJ225M-6	30	63	80	240	970	2.8
YZRJ225L-6	37	77	89	266	968	2.8
YZRJ225M-8	22	50.8	64	222	960	2.8	JZR₂51-8
YZRJ225L-8	30	68.6	68	287	957	2.8	JZR₂52-8
YZRJ280S-10	30	70.2	139	138	580	2.8	JZR₂61-8
YZRJ280M-10	45	101	145	198	580	2.8	JZR₂62-10
YZRJ280L-10	60	133	151.5	252	580	2.8	JZR₂63-10
YZRJ355S-10	80	173.4	185	270	580	2.8	JZR₂71-10
YZRJ355M-10	100	230.5	171	360	586	2.8	JZR₂72--10
YZRJ355L-10	125	267	178	425	589	2.8	JZR₂73-10

表3 YZRWJ系列電動機技術數據表（125～280L）

型號	額定功率/KW	定子電流/A	轉子電流 /A	轉子開路電壓/V	轉速（r/min）	最大轉 矩倍數	渦流制動器部分技術數據						可代替電機型號
型號	額定功率/KW	定子電流/A	轉子電流 /A	轉子開路電壓/V	轉速（r/min）	最大轉 矩倍數	額定制動力矩（N·m）	額定轉矩（r/min）	額定勵磁電流 A	額定勵磁電壓	限定制動力矩（N·m）	轉動慣量（kg·m²）	可代替電機型號
YZRWJ125M-6 YZRWJ125L-6	2.2 3.5	6.9 10.2	11.2 12	137 202	910 918	2.5 2.5	18	100	3	80	64	0.3	JZR₂T₁＃
YZRWJ140M-6 YZRWJ140L-6	5 7.5	12.8 18	17.7 19.4	192 264	930 930	2.5 2.5	18	100	3	80	64	0.3	JZR₂T₂＃
YZRWJ160L-4 YZRWJ160L-6 YZRWJ160L-8	15 11 7.5	31 26.3 21.5	39 32 26.3	255 227 190	1426 953 731	2.8 2.8 2.5	64	100	4	80	196	0.6	JZR₂T₃＃
YZRWJ180M-4 YZRWJ180L-4 YZRWJ180M-6 YZRWJ180L-6 YZRWJ180L-8 YZRWJ180L-8	22 30 16 22 11 16	44.6 60 35.5 48.4 26.4 39	52.5 72 49 70 49.5 49.4	273 270 215 206 148 213	1436 1443 960 960 711 713	2.8 2.8 2.8 2.8 2.8 2.8	118 170	100 100	4	80	245	1.3	JZR₂T₄＃
YZRWJ225M-6	30	63	80	240	970	2.8	235	100	4	80	390	1.9	JZR₂T₅＃
YZRWJ225L-6	37	77	89	266	968	2.8	170	100	5	80	540	2.9	JZR₂T₅＃
YZRWJ225M-8	22	50.8	64	222	960	2.8	235	100	4	80	390	1.9	JZR₂T₅＃
YZRWJ225L-8	30	68.6	68	287	957	2.8	170	100	5	80	540	2.9	JZR₂T₅＃
YZRWJ280S-10	30	70.2	139	138	580	2.8	390	100	5	80	785	5.3	JZR₂T₆＃
YZRWJ180M-10 YZRWJ280L-10	45 60	101 133	145 151.5	198 252	580 580	2.8 2.8	590	100	6.5	80	1180	8.8	JZR₂T₆＃

YZJ、YZRJ、YZRWJ系列起重及冶金用三相異步電動機外形尺寸

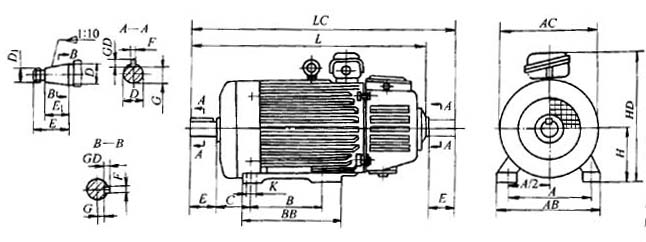

表4 YZRJ系列電動機（臥式安裝，有底腳，無凸緣）（單位：mm）

機座號	A	A/2	B	C	D	D1	E	E1	F	G	GD	H	K	AB	AC	BB	HD	L	LC
125M	220	110	150	133	35	—	80	—	10	30.5	8	125	17	275	245	245	348	643	725
125L			205
140M	245	12215	190	143.5	40	—	110	—	12	35.5	8	140	22	318	285	315	373	727	839
140L			243
160L	280	140	260	155.5	50	—	110	—	16	45	10	160	22	350	325	330	420	800	912
180M	330	165	220	183	65	M42×2	140	1105	18	24	11	180	26	400	360	370	465	902	1045
180L			300																1124
225M	380	190	275	223.5	70	M48×2	140	105	20	26	12	225	33	480	405	370	510	981	1193
225L			355											460	430	450	545	1050	1124
280S	520	260	345	256	90	M60×3	170	130	24	35	14	280	39	620	535	520	665	1265	1193
280M			445													545		1315	1438
280L			540													645		1315	1489
355S	640	320	440	323	110	M80×3	210	165	32	42	18	355	46	770	710	725	840	1650	1864
355M			510													795		1720	1934
355L			590													795		1720	1934

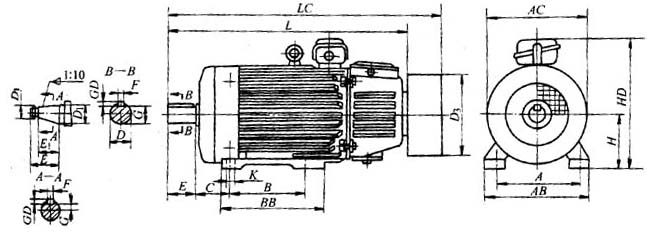

YZRWJ系列電動機（臥式安裝，有底腳，無凸緣）

機座號	A	A	C	D	D1	E	E1	F	G	GD	H	K	AB	AC	BB	D3	HD	L	LC
125M	220	150	133	35	—	80	—	10	30.5	8	125	17	275	245	245	φ260	348	643	788
125L		205
140M	245	190	143.5	40	—	110	—	12	35.5	8	140	22	318	285	315	φ260	375	727	872
140L		243
160L	280	260	155.5	50	—	110	——	16	45	10	160	22	350	325	330	φ315	420	800	971
180M	330	220	183	65	M42×2	140	105	18	24	11	180	26	400	360	370	φ355	465	902	1045
180L		300
225M	380	275	223.5	70	M48×2	140	105	20	26	12	225	33	480	405	370	φ395	510	981	1203
225L		355											460	430	450	445φ	545	1050	1295
280S	520	345	256	90	M60×2	170	130	24	35	14	280	39	610	535	445	555	665	1265	1575
280M		445													545			1315	1610
280L		540													645			1315	1656
