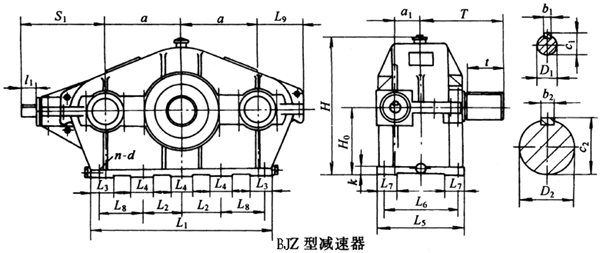

BJZ型減速器外形及安裝尺寸                 /mm

規(guī)格	高速軸伸i≤137.5					高速軸伸i≥144.9					低速軸伸					質量m/kg
	D1	l1	c1	b1	S1	D1	l1	c1	b1	S1	D2	t	T	c2	b2
125	14j6	25	16	5	190	10j6	20	11.2	3	185	38k6	58	150	41	10	51
145	18j6	28	20.5	6	230	12j6	25	13.5	4	230	48k6	82	185	51.5	14	87
175	22j6	36	24.5	6	255	14j6	25	16	5	245	60m6	105	223	64	18	130
215	28j6	42	31	8	300	18j6	28	20.5	6	285	75m6	105	235	79.5	20	195
255	35k6	58	38	10	340	22j6	36	24.5	6	320	90m6	130	275	95	25	288
300	42k6	82	45	12	405	28j6	42	31	8	365	110m6	165	340	116	28	510
350	48k6	82	51.5	14	450	35k6	58	38	10	425	130m6	200	395	139	32	680
400	55m6	82	59	16	450	42k6	82	45	12	450	150m6	200	438	158	36	980
450	60m6	105	64	18	489	48k6	82	51.5	14	466	170m6	240	500	179	40	1350
500	70m6	105	74.9	20	540	55m6	82	59	16	517	180m6	240	510	190	45	1850
550	75m6	105	79.5	20	575	60m6	105	64	18	575	200m6	280	580	210	50	2490
600	80m6	130	85	22	680	65m6	105	69.5	18	655	220m6	280	600	231	50	3240
670	90m6	130	95	25	740	70m6	105	74.5	20	715	250m6	330	690	262	56	4550
750	100m6	165	106	28	840	80m6	130	85	22	805	280m6	380	765	292	63	6490
840	110m6	165	116	28	896	90m6	130	95	25	861	300m6	380	790	314	70	9200
950	130m6	200	137	32	1021	100m6	165	116	28	986	340m6	450	920	355	80	13360
1070	150m6	200	158	36	1086	110m6	165	116	28	1051	380m6	450	940	395	80	19100
1200	170m6	240	179	40	1238	130m6	200	137	32	1200	420m6	540	1115	437	90	27868
1350	180m6	240	190	45	1316	150m6	200	158	36	1280	460m6	540	1180	479	100	39294
