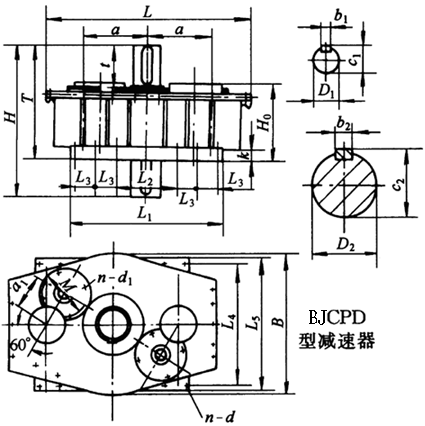

規格	中心尺寸			輪廓尺寸			地腳螺栓							輸入尺寸					輸出軸伸					所配電動機 （機座號）	質量 m/kg
	a	a1	H0	L	B	H	n-d	k	L1	L2	L3	L4	L5	D1	b1	c1	M	n-d1	D2	t	T	c2	b2
125	125	65	290	410	250	385	8-M12	35	330	170	60	210	250	19	6	21.5	165	4-M10	38k6	58	333	41	10	80	85
145	145	80	315	475	290	448	8-M16	40	390	200	70	235	280	19	6	21.5	165	4-M10	48k6	82	372	51.5	14	80	135
														24	8	27								90
														19	6	21.5	165	4-M10						80
175	175	100	340	585	365	523	8-M16	45	470	240	90	305	350	24	8	27	165	4-M10	60m6	105	425	64	18	90	195
														28	8	31	215	4-M12						100
														24	8	27	165	4-M10						90
215	215	130	370	690	430	553	8-M20	50	560	280	110	350	400	28	8	31	215	4-M12	75m6	105	455	79.5	20	100	285
														28	8	31	215	4-M12						112
														28	8	27	215							100
255	255	145	425	810	500	657	8-M20	55	660	330	130	410	460	28	8	27	215	4-M12	90m6	130	535	95	25	112	425
														38	10	41	265							132
														28	8	27	215	4-M12						112
300	300	160	475	960	580	772	8-M24	60	770	380	150	470	530	38	10	41	265	4-M12	110m6	165	615	116	28	132	630
														42	12	45	300	4-M16						160
														38	10	41	265	4-M12						132
350	350	180	505	1100	680	870	8-M24	70	870	420	180	570	630	42	12	45	300	4-M16	130m6	200	680	139	32	160	950
														48	14	51.5	300	4-M16						180
														42	12	45	300							160
400	400	210	575	1280	790	935	8-M24	80	990	500	200	670	740	48	14	51.5	300	4-M16	150m6	200	745	158	36	180	1530
														55	16	59	350							200
														48	14	51.5	300	4-M16						180
450	450	230	623	1440	900	1065	12-M30	90	1150	440	150	740	840	55	16	59	350	4-M16	170m6	240	835	179	40	200	2450
														60	18	64	400	8-M16						225

    注：定貨時應注明電動機型號，本系列減速器按Y系列、YEJ系列電動機設計聯接尺寸。
