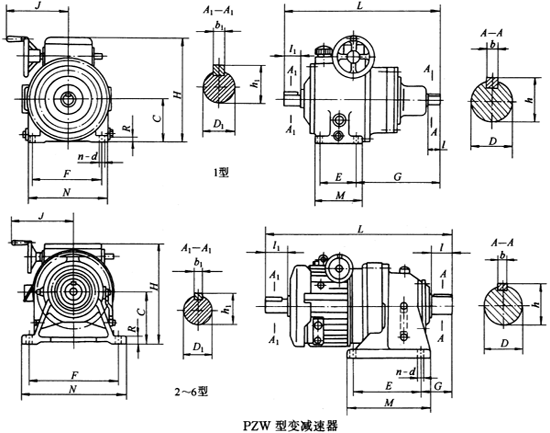

PZW型（臥式雙軸型）變減速器主要尺寸     /mm

規(guī)格代號	減速器型號		F	E	G	n	d	D	b	h	l	D1	b1	h1	l1	J	H	M	N	R	C	L
1	A型	1	165	85	86	4	11	25	8	31.0	35	16	5	18.0	30	150	240	113	190	18	100	368
		2						25	8	28.0	34											368
	B型	2						30	8	33.0	35											373
2	A型	3	250	100	151	4	16	35	10	38.0	55	20	6	22.5	40	168	285	150	290	20	140	435
		4	290	145	169	4	16	45	14	48.5	74						295	195	330	22	150	483
	B型	3	240	110	125	4	13	35	10	38.5	56						265	160	280	15	120	436
		4	280	150	144	4	13	45	14	49.0	71						285	200	320	20	140	489
3	A型	5	370	150	206	4	16	55	16	59.0	91	25	8	28.0	50	235	352	260	420	25	160	664
		6	380	275	125	4	22	65	18	69.0	89						392	335	430	30	200	706
	B型	5	340	200	158	4	17	55	16	60.0	80						352	250	390	25	160	649
		6	340	320	155	4	22	70	20	76.0	102						392	380	400	25	200	713
4	A型	6	380	275	125	4	22	65	18	69.0	89	28	8	31.0	50	295	426	335	430	30	200	758
		7	420	320	145	4	22	80	22	85.0	109						446	380	470	30	220	796
	B型	6	340	320	155	4	22	70	20	76.0	102						426	380	400	25	200	765
5	A型	7	420	320	145	4	22	80	22	85.0	109	35	10	38.0	55	208	492	380	470	30	220	954
		8	480	380	155	4	22	90	25	95.0	120						522	440	530	35	250	1012
	B型	8	420	380	159	4	22	90	24	97.0	120						512	440	470	32	240	994
6	A型	9	560	480	186	4	26	100	28	106.0	141	48	14	51.5	90	285	628	560	620	40	290	1124
		10	630	500	230	4	30	110	28	116.0	150						663	600	690	45	325	1159
	B型	9	500	440	200	4	26	100	28	108.0	140						618	520	560	35	280	1100

    注：機型號大于10的減速器與變速器一般不采用直聯(lián)型式，二者間推薦采用聯(lián)軸器聯(lián)接。
