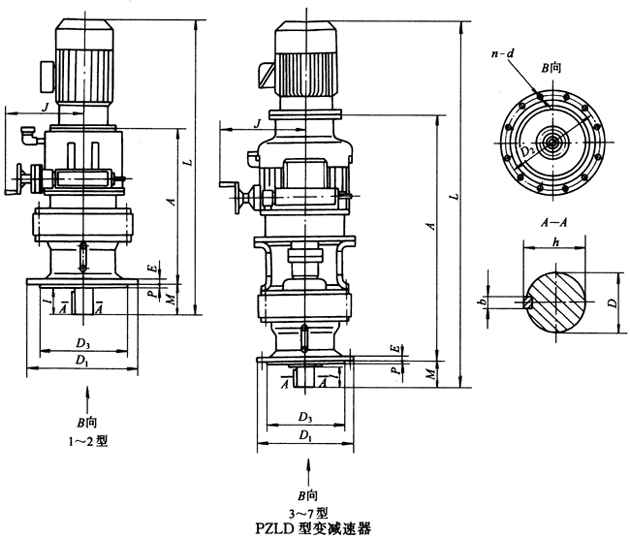

PZLD型（立式）變減速器的主要尺寸        /mm

規格代號	輸入功率/kW	減速器 型號		D1	D2	D3	l	M	P	E	D	b	h	n	d	J	A	L
1	0.2	A型	1	160	134	110	35	48	3	9	25	8	31.0	4	12	150	266	541
	0.4		2	180	160	130	34	42	3	12	25	8	28.0	6	12		270	557
	0.4	B型	2	190	160	140	35	39	3	10	30	8	33.0	4	11		281	565
2	0.4	A型	3	230	200	170	45	50	4	15	35	10	38.0	6	12	150	383	688
	0.75																393	688
	1.5																403	738
	0.75		4	260	230	200	63	79	4	15	45	14	48.5	6	12		411	735
	1.5																421	785
	0.4	B型	3	230	200	178	45	60	4	10	35	10	38.5	6	11		374	679
	0.75																384	689
	1.5																394	739
	0.75		4	260	230	200	61	70	4	16	45	14	49.0	6	11		426	741
	1.5																436	791
3	1.5	A型	5	340	310	270	79	93	4	20	55	16	59.0	6	12	250	806	1184
	2.2																816	1229
	3.7																816	1249
	1.5		6	400	360	316	80	92	5	22	65	18	69.0	8	16		868	1245
	2.2																878	1290
	3.7																878	1310
	1.5	B型	5	340	310	270	75	80	5	20	55	16	60.0	6	13		793	1158
	2.2																803	1203
	4																803	1223
	1.5		6	400	360	320	92	100	5	22	70	20	76.0	8	15		844	1229
	2.2																854	1274
	4																854	1294
4	4	A型	6	400	360	310	80	92	5	22	65	18	69.0	8	16	300	915	1347
	5.5																915	1402
	4		7	430	390	345	98	114	5	22	80	22	85.0	8	18		947	1401
	4	B型	6	400	360	320	92	100	5	22	70	20	76.0	8	15		891	1331
	5.5																891	1386
5	5.5	A型	7	430	390	340	98	114	5	22	80	22	85.0	8	18	300	1125	1634
	7.5																1125	1674
	5.5		8	490	450	400	110	112	6	30	90	25	95.0	12	18		1197	1704
	7.5																1197	1744
	11																1227	1829
	5.5	B型	8	490	450	400	108	115	5	30	90	24	97.0	12	18		1170	1680
	7.5																1170	1720
	11																1200	1805
6	11	A型	9	580	520	455	129	170	8	35	100	28	106.0	12	32	300	1313	2018
	15																1313	2143
	11		10	650	590	520	140	174	10	40	110	28	116.0	12	32		1400	2109
	11	B型	9	580	520	460	130	139	8	35	100	28	108.0	12	22		1321	1995
	15																1321	2060
7	15	A型	10	650	590	520	140	174	10	40	110	28	116.0	12	22	340	1551	2325
	22																1551	2390
	15		11	880	800	680	184	210	10	45	130	32	137.0	12	38		1751	2561
	22																1751	2626
	30																1781	2696

    注：采用V1結構形式電動機時，其L值應在表中所列數值中加上電動機罩子高度。
