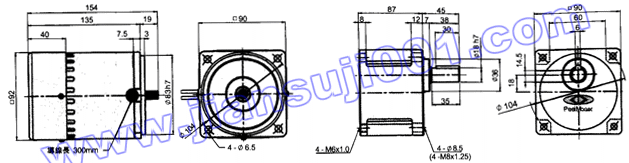

框號5 出力120W
三相感應馬達 齒輪箱
M-5IK120U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
框號5 出力150W
三相感應馬達 齒輪箱
M-5IK150U-□□ G-5U□-KH（開發中）（可兼配G-5U□-K）
|

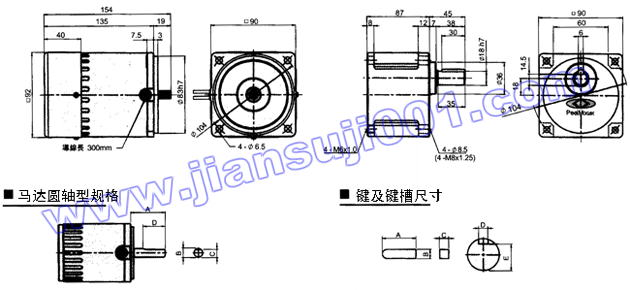

型式 |
A |
B |
C |
D |
|
M-5IK120A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
M-5IK150A-□□ |
37 |
Ø12h7 |
110-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-5U□-K |
25 |
50-0.03 |
50-0.03 |
50.06+0 |
120-0.15 |
|
G-5U□-KH |
30 |
60-0.03 |
60-0.03 |
60.06+0 |
14.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻率
(Hz) |
額定
時間 |
額定輸出 |
啟動
電流
（A） |
啟動
轉矩
(kgfcm) |
配合齒輪箱 |
|
電流
(A) |
轉速
（rpm） |
轉矩
(kgfcm) |
含油軸承 |
滾珠軸承 |
中間速比 |
|

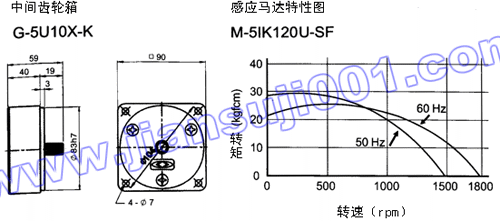

M-5IK120NU-SF |
4 |
120 |
220 |
50 |
CONT. |
1.39 |
1250 |
10.6 |
5.5 |
29.4 |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
0.97 |
1550 |
8.24 |
3.5 |
23.6 |
|

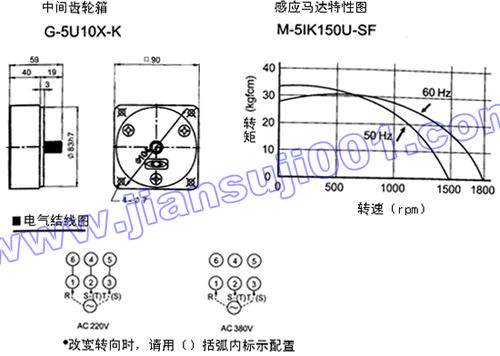

M-5IK150NU-SF |
4 |
150 |
220 |
50 |
CONT. |
1.86 |
1250 |
13.3 |
7.4 |
34.2 |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
1.22 |
1550 |
9.94 |
5.1 |
28.5 |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 |
|
G-5U□-K |
最大容許轉矩
（kgfcm） |
14 |
23 |
35 |
38 |
46 |
58 |
69 |
77 |
92 |
111 |
133 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
G-5U□-KH |
最大容許轉矩
（kgfcm） |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
216 |
300 |
300 |
300 |
300 |
300 |
- |
- |
300 |
300 |
300 |
300 |
