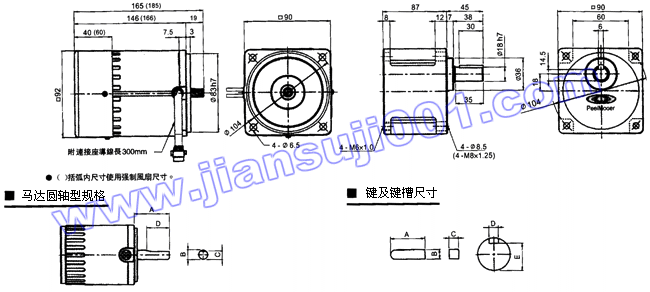

框號5 出力60W

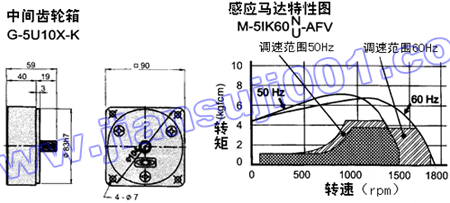

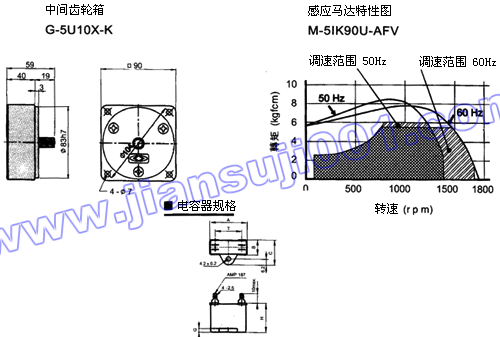

速度控制馬達 齒輪箱
M-5IK60NU-□V G-5U□-K（G-5N□-K）

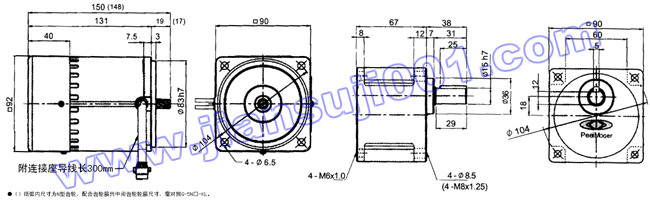

框號5 出力90W
M-5IK90U-□V G-5U□-KH（開發中）（可兼配G-5U□-K）
|
型式 |
A |
B |
C |
D |
|
M-5IK60A-□V |
37 |
Ø12h7 |
110-0.15 |
30 |
|
M-5IK90A-□V |
37 |
Ø12h7 |
110-0.15 |
30 |
|
型式 |
A |
B |
C |
D |
E |
|
G-5U□-K |
25 |
50-0.03 |
50-0.03 |
5+0.06+0.01 |
1.20-0.15 |
|
G-5I□-KH |
30 |
60-0.03 |
60-0.03 |
6+0.06+0.01 |
14.50-0.15 |
■馬達規格表
|
型式 |
極數 |
出力
(W) |
電壓
(V) |
頻率
(Hz) |
額定
時間 |
變速
范圍
(rpm) |
額定輸
出轉矩 |
啟動
電流
(A) |
啟動
轉矩
(kgfcm) |
電容
uF(V) |
速度
控制制器 |
配合齒輪箱 |
|
1200 |
90 |
含油
軸承 |
滾珠軸承 |
中間速比 |
|
(kgfcm) |
|
M-5IK60NU-AFV |
4 |
60 |
110 |
50 |
CONT. |
90～1400 |
4.4 |
1.2 |
2.5 |
4.2 |
20(250V) |
US-5I60A-A |
G-5N□-L
-
|
G-5N□-K
G-5U□-K
G-5U□-KH |
G-5N10X-K
G-5U10X-K
G-5U10X-K |
|
60 |
90～1700 |
3.7 |
1.2 |
2.4 |
4.2 |
|
M-5IK60NU-CFV |
4 |
60 |
220 |
50 |
CONT. |
90～1400 |
4.4 |
1.2 |
1.3 |
4.2 |
5(450V) |
US-5I60A-C |
|
60 |
90～1700 |
3.7 |
1.2 |
1.2 |
4.2 |
|
M-5IK90NU-AFV |
4 |
90 |
110 |
50 |
CONT. |
90～1400 |
6.0 |
2.5 |
2.9 |
5.5 |
25(250V) |
US-5I90A-A |
- |
G-5U□-K
G-5U□-KH |
G-5U10X-K
G-5U10X-K |
|
60 |
90～1700 |
5.5 |
2.5 |
2.9 |
5.5 |
|
M-5IK90NU-CFV |
4 |
90 |
220 |
50 |
CONT. |
90～1400 |
6.0 |
2.5 |
1.5 |
5.5 |
6(450V) |
US-5I90A-C |
|
60 |
90～1700 |
5.5 |
2.5 |
1.5 |
5.5 |
|
規格uF(V) |
A |
B |
C |
H |
G |
T |
最高溫度 |
|
20(250V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
5(450V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
|
25(250V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
60℃ |
|
6(450V) |
50 |
22 |
32 |
35 |
4.5 |
32 |
70℃ |
■齒輪箱最大容許轉矩
下表中藍色欄代表齒輪箱之出力軸興馬達軸同方向，黑色欄代表齒輪箱之出力軸興馬達軸反方向
配合中間齒輪箱
|
型式 |
轉速 |
500 |
300 |
200 |
180 |
150 |
120 |
100 |
90 |
75 |
60 |
50 |
30 |
20 |
15 |
10 |
9 |
7.5 |
6 |
5 |
3 |
2 |
1.5 |
1 |
|
減速比50Hz60Hz |
3
3.6 |
5
6 |
7.5
9 |
-
10 |
10
- |
12.5
15 |
15
18 |
-
20 |
20
- |
25
30 |
30
36 |
50
60 |
75
90 |
100
120 |
150
180 |
-
200 |
200
- |
250
300 |
300
360 |
500
600 |
750
900 |
1000
1200 |
1500
1800 |
|
G-5N□-KL
G-5U□-K
G-5U□-KH |
最大容許轉矩
（kgfcm） |
6.7
10
- |
11
16
- |
16
24
- |
18
27
- |
23
32
- |
28
40
- |
33
48
- |
36
54
- |
45
64
- |
54
77
- |
65
93
- |
100
155
155 |
100
200
226 |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
- |
100
200
- |
100
200
300 |
100
200
300 |
100
200
300 |
100
200
300 |
|
G-5U□-K
G-5U□-KH |
最大容許轉矩
（kgfcm） |
14
- |
23
- |
35
- |
38
- |
46
- |
58
- |
69
- |
77
- |
92
- |
111
- |
133
- |
200
216 |
200
300 |
200
300 |
200
300 |
200
300 |
200
300 |
200
- |
200
- |
200
300 |
200
300 |
200
300 |
200
300 |
