XBF系列相位調節器用諧波傳動減速器

    1) XBF系列相位調節器用諧波傳動減速器規格和額定數值可參考XB3系統扁平式諧波傳動減速器的規格和額定數值表。

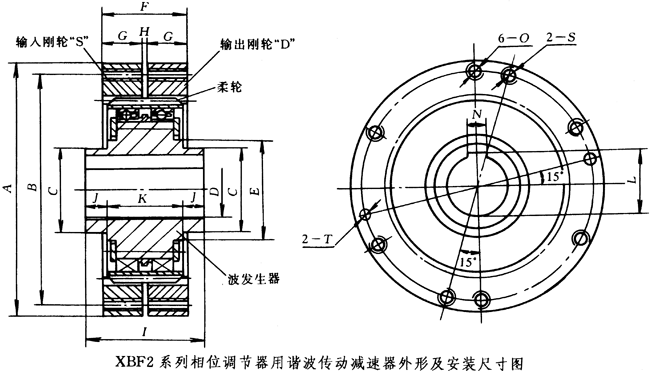

    2) XBF2系列相位調節器用諧波傳動器外形及安裝尺寸見圖8和表8。

圖8

表8  XBF2相位調節器用應諧波傳動減速器外形及安裝尺寸     (mm)

機型	傳動比	A	B	C	D	E	F	G	H	I	J	K	N	L	O	S	T
50	80 120 84 100 126	φ70-0.010-0.029	φ62	φ20±0.0065	φ12+0.0180	φ24	25	12	1	38	8.25	21.5	4±0.015	13.8	M4	M4	φ4+0.120
60	10 120 150	φ85-0.012-0.034	φ75	φ30±0.0065	φ20+0.0210	φ33	29	14	1	40	7.5	25	6±0.015	22.8	M5	M5	φ5+0.0120
60	80 160	φ87-0.012-0.034	φ77	φ30±0.0065	φ20+0.0210	φ36	29	14	1	40	7	26	6±0.015	22.8	M5	M5	φ5+0.0120
80	80 100 135 160 200	φ115-0.012-0.034	φ100	φ40±0.008	φ30+0.0210	φ46	37	18	1	50	10	30	8±0.018	33.3	M6	M6	φ5+0.0120
100	84 100 125 168 80 160	φ135-0.014-0.039	φ120	φ50±0.008	φ35+0.0250	φ56	43	21	1	68	12	44	10±0.018	38.3	M8	M8	φ8+0.0150
120	80 160 100 120 150 200	φ170-0.014-0.039	φ150	φ60±0.0095	φ40+0.0250	φ68	53	26	1	78	12	54	12±0.021	43.3	M10	M10	φ10+0.0180
160	80 135 200 100 160	φ220-0.015-0.044	φ195	φ70±0.0095	φ50+0.0250		71	35	1	87	14	59	14±0.021	53.8	M12	M12	φ12+0.0180
200	100 120 160 200 250 315	φ270-0.017-0.049	φ240	φ90±0.011	φ65+0.0300		83	41	1	106	16	74	18±0.021	69.4	M16	M16	φ16+0.0180
250	100 120 150 160 200 250 315	φ330-0.017-0.049	φ295	φ110±0.011	φ80+0.0300		101	50	1	130	19	92	22±0.026	85.4	M20	M20	φ20+0.0200
