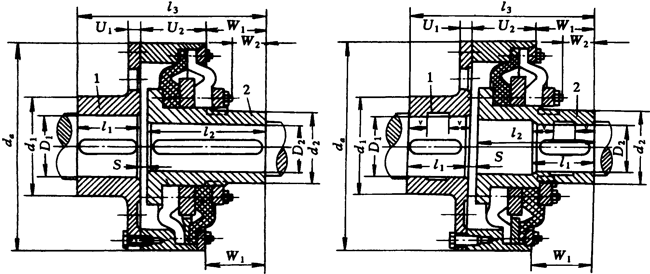

ENG、ENGS皮碗型橡膠高彈性聯軸器主要尺寸
表1 ENG、ENGS主要尺寸
|
聯軸器型號 |
D1
(mm) |
D2
(mm) |
da
(mm) |
d1
(mm) |
d2
(mm) |
l1
(mm) |
l2
(mm) |
l3
(mm) |
U1
(mm) |
U2
(mm) |
|
270—1 —2 |
45～80 |
45～70 |
270 |
128 |
94 |
80 |
155 |
245 |
14 |
86 |
|
320—1 —2 |
55～100 |
55～85 |
320 |
160 |
115 |
100 |
180 |
286 |
16 |
97.5 |
|
375—1 —2 |
65～115 |
65～105 |
375 |
184 |
143 |
120 |
205 |
335 |
18 |
111.8 |
|
430—1 —2 |
75～130 |
75～120 |
430 |
208 |
165 |
140 |
235 |
383 |
22 |
126 |
|
500—1 —2 |
90～150 |
90～150 |
500 |
240 |
202 |
160 |
260 |
432 |
25 |
139.7 |
|
590—1 —2 |
100～140
140～180 |
100～170 |
590 |
224
288 |
230 |
190 |
310 |
510 |
28 |
162.7 |
|
690—1 —2 |
110～140
140～180
180～210 |
110～200 |
690 |
224
288
336 |
278 |
220 |
350 |
580 |
32 |
175.6 |
|
—1
840—2
—3 |
140～180
180～220
220～260 |
140～240 |
840 |
288
352
416 |
342 |
280 |
395 |
685 |
42 |
231 |
|
970—1 —2 |
160～200
200～240
240～280
280～320 |
160～280 |
970 |
320
384
448
512 |
390 |
350 |
505 |
867 |
70 |
277 |
|
1110—1 —2 |
180～220
220～260
260～300
300～350 |
180～310 |
1110 |
352
416
480
560 |
438 |
380 |
575 |
970 |
77 |
312 |
|
聯軸器型號 |
S(mm) |
W1
(mm) |
W2
(mm) |
V
(mm) |
轉動慣量 |
重量 |
|
J外 |
J內 |
ENG
(kg) |
ENG
(kg) |
|
ENG
(kg·m2) |
ENGS
(kg·m2) |
ENG
(kg·m2) |
ENGS
(kg·m2) |
|
270—1 —2 |
10 |
79 |
42 |
— |
0.21 |
0.23 |
0.038 |
0.038 |
32 |
33 |
|
320—1 —2 |
6 |
88.5 |
48 |
— |
0.49 |
0.53 |
0.086 |
0.086 |
55 |
57 |
|
375—1 —2 |
10 |
103.2 |
62 |
— |
1 |
1.1 |
0.22 |
0.22 |
87 |
90 |
|
430—1 —2 |
8 |
117 |
68 |
— |
2 |
2.2 |
0.39 |
0.39 |
125 |
130 |
|
500—1 —2 |
12 |
132.3 |
80 |
— |
3.9 |
4.2 |
0.88 |
0.88 |
195 |
200 |
|
590—1 —2 |
10 |
157.3 |
95 |
— |
8.2
8.4 |
8.9
9.1 |
1.8 |
1.8 |
280
310 |
290
320 |
|
690—1 —2 |
10 |
184.4 |
102 |
70 |
16.3
16.8
16.9 |
17.8
18.3
18.4 |
3.9 |
3.9 |
390
410
425 |
410
430
865 |
|
—1
840—2
—3 |
10 |
174 |
105 |
90 |
49
50
52 |
54
55
57 |
11.5 |
11.5 |
760
790
825 |
800
830
865 |
|
970—1 —2 |
12 |
230 |
137 |
110 |
104
106
110
115 |
|
27 |
|
1365
1410
1460
1520 |
|
|
1110—1 —2 |
15 |
266 |
158 |
120 |
202
204
208
217 |
49 |
1830
1880
1940
2030 |
注：1.轉動慣量J和重量是以中等尺寸的軸D1、D2為依據的。
2.J外是指包括與彈性圈外部聯接的所有零件的轉動慣量；J內是指包括與彈性圈內部聯接的所有零件的轉動慣量。
3.法蘭內圈退刀槽尺寸，對于尺寸為690～1110mm的僅為D1+1mm和D2+1mm。
