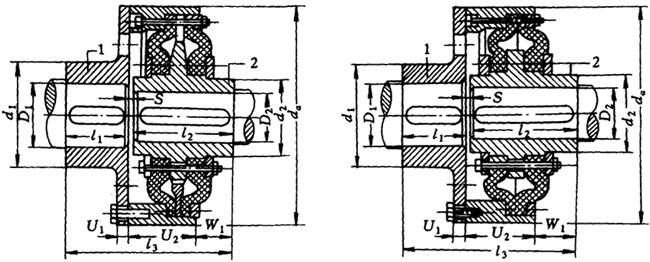

EN、ENS皮碗型橡膠高彈性聯軸器主要尺寸
表3 EN、ENS主要尺寸
|
聯軸器
型號 |
D1
(mm) |
D2
(mm) |
da
(mm) |
d1
(mm) |
d2
(mm) |
l1
(mm) |
l2
(mm) |
l3
(mm) |
U1
(mm) |
U2
(mm) |
W1
(mm) |
S |
慣性矩 |
質量 |
|
J外 |
J內 |
|
EN
(kg·m2) |
ENS
(kg·m2) |
EN
(kg·m2) |
ENS
(kg·m2) |
EN
(kg) |
ENS
(kg) |
|
140-1-2 |
20～45 |
20～32 |
140 |
72 |
48 |
50 |
60 |
114 |
8 |
43 |
21 |
4 |
0.0098 |
0.01 |
0.001 |
0.0013 |
4.9 |
5.1 |
|
180-1-2 |
25～55 |
25～42 |
180 |
88 |
64 |
60 |
80 |
144 |
9 |
53.5 |
30.5 |
4 |
0.03 |
0.033 |
0.0035 |
0.0038 |
9.3 |
9.6 |
|
220-1-2 |
35～65 |
35～55 |
220 |
104 |
83 |
70 |
100 |
176 |
11 |
68 |
38 |
6 |
0.083 |
0.085 |
0.013 |
0.013 |
17 |
17.5 |
|
270-1-2 |
45～80 |
45～65 |
270 |
128 |
98 |
80 |
125 |
211 |
14 |
86 |
45 |
6 |
0.23 |
0.24 |
0.033 |
0.035 |
31 |
33 |
|
320-1-2 |
55～100 |
55～80 |
320 |
160 |
120 |
100 |
140 |
246 |
16 |
97.5 |
48.5 |
6 |
0.5 |
0.53 |
0.07 |
0.075 |
51 |
53 |
|
375-1-2 |
65～115 |
65～100 |
375 |
184 |
150 |
120 |
160 |
288 |
18 |
111.8 |
56.2 |
8 |
1.1 |
1.2 |
0.18 |
0.19 |
81 |
84 |
|
430-1-2 |
75～130 |
75～115 |
430 |
208 |
172 |
140 |
180 |
328 |
22 |
126 |
62 |
8 |
2.1 |
2.2 |
0.33 |
0.35 |
120 |
125 |
|
500-1-2 |
90～150 |
90～140 |
500 |
240 |
210 |
160 |
200 |
368 |
25 |
139.7 |
68.3 |
8 |
4.1 |
4.4 |
0.75 |
0.8 |
180 |
190 |
注：1.轉動慣量J和重量是以中等尺寸的軸D1、D2為依據的。
2.J外是指包括與彈性圈外部聯接的所有零件的轉動慣量；J內是指包括與彈性圈內部聯接的所有零件的轉動慣量。
3.法蘭內圈退刀槽尺寸，對于尺寸為690～1110mm的僅為D1+1mm和D2+1mm。
