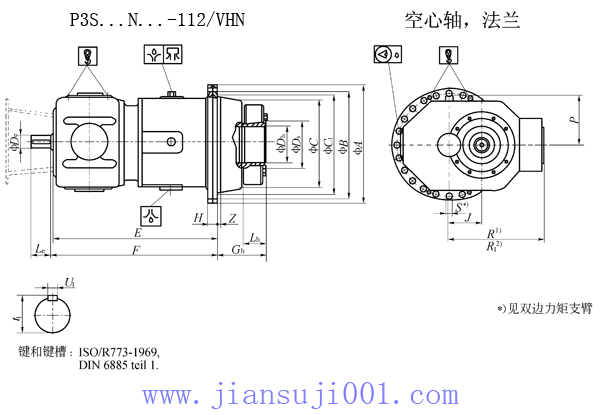

規格	尺寸																						重量	油量
	A	B	C	C1	E	F	Gh	H	J	P	R	R1	S	V	Z	De	Le	Dh	Lh	Ds	u1	t1	kg	l
011	450	410	370f8	340	689	700	170	38	110	205	325	360	22	300	8	40k6	82	140H7	83	185	12h9	43	390	14
021	500	460	410f8	373	725	736	180	44	110	230	325	360	22	300	8	40k6	82	150H7	83	200	12h9	43	520	19
031	560	510	460f8	408	806	817	210	46	140	260	405	445	26	350	8	50k6	82	165H7	108	220	14h9	53.5	710	26
041	620	560	480f8	453	892	903	255	60	180	280	515	555	33	400	8	60m6	105	190H7	110	240	18h9	64	1025	35
051	650	590	530f8	490	910	921	275	60	180	300	515	555	33	400	8	60m6	130	210H7	123	260	22h9	64	1175	42
061	760	690	610f8	574	1010	1121	295	70	225	340	650	700	39	550	8	80m6	130	240H7	143	300	28h9	85	1870	73
071	840	770	690f8	633	1157	1168	320	80	225	385	650	700	39	550	12	80m6	165	260H7	156	340	28h9	85	2380	83
081	920	740	750f8	685	1268	1282	340	80	280	420	810	870	45	660	12	110m6	165	290H7	162	360	28h9	116	3330	160
091	950	870	800f8	710	1320	1334	380	80	280	440	810	870	45	660	12	110m6	165	310H7	168	390	32h9	116	3770	175
101	1050	960	850f8	781	1343	1357	420	90	280	480	810	870	45	660	12	110m6	200	340H7	200	440	32h9	116	4700	205
111	1100	1010	900f8	827	1561	1575	435	90	355	510	1010	1080	45	800	12	130m6	200	360H7	200	460	32h9	137	6180	305
121	1150	1070	970f8	903	1614	1628	465	90	355	540	1010	1080	45	800	16	130m6	200	380H7	218	480	32h9	137	7170	350
131	1210	1120	1010f8	937	1644	1658	460	100	355	560	1010	1080	45	800	16	130m6	200	420H7	216	500	32h9	137	7840	380
141	1340	1250	1150f8	965	1683	1697	500	100	355	580	1010	1080	45	800	16	130m6	200	430H7	245	530	32h9	137	8790	400
151	1410	1320	1200f8	1019	1708	1722	510	100	355	600	1010	1080	45	800	16	130m6	200	450H7	247	560	32h9	137	10030	490

1.F=無冷卻風扇，

2.F1=帶冷卻風扇。

熱功率P_IN（kW）

規格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
無冷卻	1800	37	41	56	73	79	118	129	157	169	177	238	254	263	282	294
	1500	38	43	59	77	83	124	135	164	177	186	250	267	276	296	308
	1200	41	46	63	82	88	133	145	176	190	199	268	286	296	317	330
	1000	46	51	70	92	98	147	161	196	211	222	298	318	329	353	367
帶風扇冷卻	1800	73	82	112	146	157	236	258	313	337	355	477	508	526	564	587
	1500	77	86	118	154	165	247	271	329	354	372	500	533	552	592	616
	1200	82	92	126	165	177	265	290	352	380	399	536	572	592	635	660
	1000	92	102	140	183	197	295	322	391	422	443	596	635	657	705	734

注意：P_IN=環境溫度+20℃時額定熱功率。
