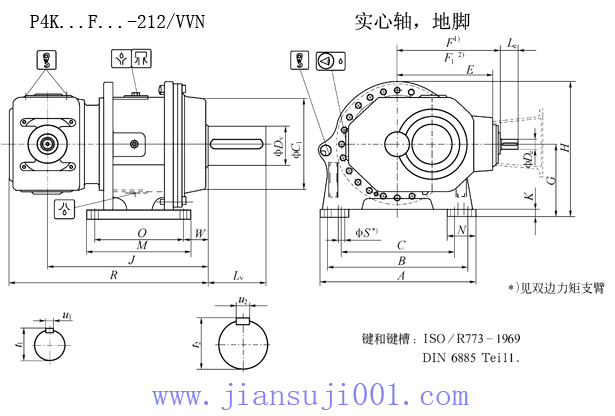

規格	尺寸
	A	B	C	C1	E	F	F1	G	H	J	K	M
011	560	510	410	340	311	322	370	282.5	525	650	30	380
021	630	580	480	373	311	322	370	315.5	580	693	35	430
031	700	640	540	408	394	405	460	342.5	640	749	35	460
041	780	700	570	453	504	515	570	377.5	705	837	40	520
051	820	730	580	490	504	515	570	392.5	735	865	40	550
061	950	860	710	574	639	650	725	480	885	1017	60	600
071	1050	950	770	633	639	650	725	520	965	1069	60	650
081	1150	1050	870	685	796	810	905	570	1055	1142	70	720
091	1200	1080	880	710	796	810	905	585	1085	1224	70	800
101	1300	1180	980	781	796	810	905	645	1195	1252	80	830
111	1380	1240	1000	827	1006	1020	1140	680	1255	1415	80	890
121	1430	1290	150	903	1006	1020	1140	715	1315	1478	90	950
131	1500	1340	1070	937	1006	1020	1140	755	1395	1508	90	1020
141	1620	1460	1190	965	1006	1020	1140	830	1535	1557	100	1050
151	1690	1500	1200	1019	1006	1020	1140	865	1605	1587	100	1150



規格	尺寸									重量	油量
	N	O	R	S	W	Dv	Lv	u2	t2	kg	l
011	100	330	778	22	85	140m6	220	36h9	148	450	14
021	100	380	821	22	88	150m6	220	36h9	158	600	19
031	110	400	907	26	99	165m6	250	40h9	174	820	26
041	140	440	1033	33	134	190m6	300	45h9	200	1215	35
051	160	460	1061	39	143	210m6	350	50h9	221	1375	42
061	160	510	1261	39	147	240m6	400	56h9	252	2170	73
071	190	550	1313	45	160	260m6	400	56h9	272	2770	83
081	190	620	1442	45	168	290m6	450	63h9	302	3830	160
091	220	680	1524	52	194	310m6	450	70h9	321	4310	175
101	220	710	1552	52	200	340m6	550	80h9	355	4330	205
111	260	750	1785	60	220	360m6	600	80h9	375	6900	305
121	260	810	1848	60	226	380m6	650	80h9	395	7900	350
131	290	860	1878	70	221	420m6	650	90h9	4378	8750	380
141	290	890	1927	70	235	430m6	700	90h9	447	9630	400
151	340	960	1957	80	218	450m6	750	100h9	469	11050	490

1.F=無冷卻風扇，

2.F1=帶冷卻風扇。

規格	尺寸
	75<i<430				430<i<600				i>600
	De	Le	u1	t1	De	Le	u1	t1	De	Le	u1	t1
011	35k6	58	10h9	38	25k6	42	8h9	28	18k6	28	6h9	20.5
021	35k6	58	10h9	38	25k6	42	8h9	28	18k6	28	6h9	20.5
031	45k6	82	14h9	48.5	35k6	58	10h9	38	22k6	36	6h9	24.5
041	55m6	82	16h9	59	45k6	82	14h9	48.5	30k6	58	8h9	33
051	55m6	82	16h9	59	45k6	82	14h9	48.5	30k6	58	8h9	33
061	65m6	105	18h9	69	55m6	82	16h9	59	40k6	82	12h9	43
071	65m6	105	18h9	69	55m6	82	16h9	59	40k6	82	12h9	43
081	80m6	130	22h9	85	65m6	105	18h9	69	50k6	82	14h9	53.5
091	80m6	130	22h9	85	65m6	105	18h9	69	50k6	82	14h9	53.5
101	80m6	130	22h9	85	65m6	105	18h9	69	50k6	82	14h9	53.5
111	110m6	165	28h9	116	90m6	130	25h9	95	70m6	105	20h9	74.5
121	110m6	165	28h9	116	90m6	130	25h9	95	70m6	105	20h9	74.5
131	110m6	165	28h9	116	90m6	130	25h9	95	70m6	105	20h9	74.5
141	110m6	165	28h9	116	90m6	130	25h9	95	70m6	105	20h9	74.5
151	110m6	165	28h9	116	90m6	130	25h9	95	70m6	105	20h9	74.5

熱功率P_IN（kW）

n1	熱功率PIN（kW）
	規格
	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
	無冷卻
1800	27	31	42	55	59	88	97	117	127	133	179	191	197	212	220
1500	29	32	44	58	62	93	101	123	133	140	188	200	207	222	231
1200	31	34	47	62	66	99	106	132	142	150	201	214	222	238	248
1000	34	38	52	69	74	110	121	147	158	166	223	238	246	264	275
	帶風扇冷卻
1800	55	61	84	110	118	177	193	235	253	266	357	381	394	423	440
1500	58	64	88	115	124	186	203	247	266	279	375	400	414	444	462
1200	62	69	94	124	133	199	217	264	285	299	402	429	444	476	495
1000	69	76	105	137	147	221	242	294	316	332	447	476	493	529	550

注：P_IN=環境溫度+20℃時額定熱功率。
