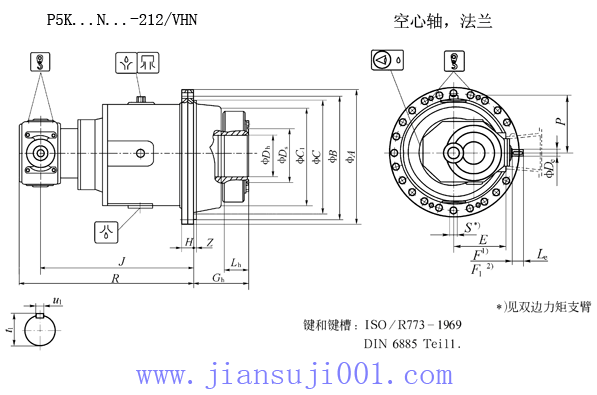

規格	尺寸																	重量	油量
	A	B	C	C1	E	F	F1	Gh	H	J	P	R	S	Z	Dh	Lh	Ds	kg	l
011	450	410	370f8	340	249	260	310	170	38	656	205	764	22	8	140H7	83	185	395	16
021	500	460	410f8	373	249	260	310	180	44	691	230	799	22	8	150H7	83	200	525	21
031	560	510	460f8	408	249	260	310	210	46	721	260	829	26	8	165H7	108	220	675	27
041	620	560	480f8	453	311	322	370	255	60	819	280	947	33	8	190H7	110	240	940	40
051	650	590	530f8	490	311	322	370	275	60	839	300	967	33	8	210H7	123	260	1090	45
061	760	690	610f8	574	311	322	370	295	70	889	340	1017	39	8	240H7	143	300	1620	70
071	840	770	690f8	633	394	405	460	320	80	973	385	1131	39	12	260H7	156	340	2230	85
081	920	740	750f8	685	394	405	460	340	80	1028	420	1186	45	12	290H7	162	360	2850	120
091	950	870	800f8	710	394	405	460	380	80	1078	440	1236	45	12	310H7	168	390	3290	135
101	1050	960	850f8	781	504	515	570	420	90	1182	480	1378	45	12	340H7	200	440	4505	190
111	1100	1010	900f8	827	504	515	570	435	90	1232	510	1428	45	12	360H7	200	460	5265	220
121	1150	1070	970f8	903	504	515	570	465	90	1282	540	1478	45	16	380H7	218	480	6255	265
131	1210	1120	1010f8	937	504	515	570	460	100	1327	560	1523	45	16	420H7	216	500	6985	310
141	1340	1250	1150f8	965	504	515	570	500	100	1377	580	1273	45	16	430H7	245	530	7935	330
151	1410	1320	1200f8	1019	504	515	570	510	100	1391	600	1598	45	16	450H7	247	560	9175	390

1.F=無冷卻風扇，

2.F1=帶冷卻風扇。

規格	尺寸
	850<i<2400				i>600
	De	Le	u1	t1	De	Le	u1	t1
011	28k6	42	8h9	31	20k6	36	6h9	22.5
021	28k6	42	8h9	31	20k6	36	6h9	22.5
031	28k6	42	8h9	31	20k6	36	6h9	22.5
041	35k6	58	10h9	38	25k6	42	8h9	28
051	35k6	58	10h9	38	25k6	42	8h9	28
061	35k6	58	10h9	38	25k6	42	8h9	28
071	45k6	82	14h9	48.5	35k6	58	10h9	38
081	45k6	82	14h9	48.5	35k6	58	10h9	38
091	45k6	82	14h9	48.5	35k6	58	10h9	38
101	55m6	82	16h9	59	45k6	82	14h9	48.5
111	55m6	82	16h9	59	45k6	82	14h9	48.5
121	55m6	82	16h9	59	45k6	82	14h9	48.5
131	55m6	82	16h9	59	45k6	82	14h9	48.5
141	55m6	82	16h9	59	45k6	82	14h9	48.5
151	55m6	82	16h9	59	45k6	82	14h9	48.5



n1	熱功率PIN（kW）
	規格
	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
	無冷卻
1800	22	24	27	34	37	43	58	65	72	89	96	106	114	125	132
1500	23	25	28	36	39	45	61	68	76	94	101	111	119	131	139
1200	24	27	30	38	42	49	65	73	81	100	108	119	128	141	148
1000	27	30	34	43	47	54	72	81	90	111	120	132	142	156	275
	帶風扇冷卻
1800	43	48	54	68	75	86	116	130	144	178	193	212	227	250	264
1500	45	51	57	72	78	91	122	136	151	187	202	222	239	263	277
1200	49	54	61	77	84	97	130	146	162	200	217	238	256	281	297
1000	54	60	68	85	93	108	145	162	180	223	241	264	284	313	330

注：P_IN=環境溫度+20℃時額定熱功率。
