T40系列鋼片式撓性聯軸機技術參數及外形安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2008/7/31 16:25:51 |
|
| |
T40 單一型
此型式只能允許角度偏差，可使用一對來組合成long floating shaft，可當作中間傳動軸使用。

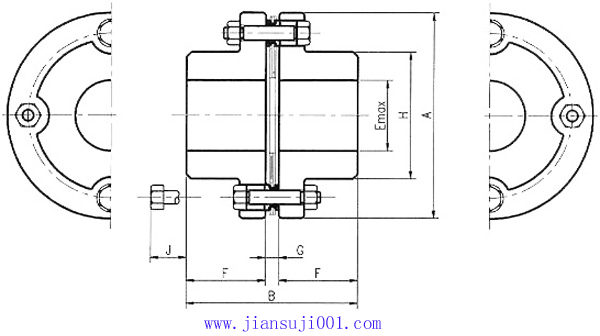

（尺寸數據） 單位：mm
|
項目
型號 |
A |
B |
Emax |
F |
G |
H |
J |
孔徑 |
|
T40-23PF04 |
67 |
56.9 |
23 |
25.4 |
6.1 |
33 |
13 |
8 |
|
T40-32PF04 |
81 |
57.4 |
32 |
25.4 |
6.6 |
46 |
16 |
10 |
|
T40-35PF04 |
93 |
65.8 |
35 |
28.7 |
8.4 |
51 |
22 |
10 |
|
T40-42PF04 |
104 |
78.2 |
42 |
33.5 |
11.2 |
61 |
20 |
10 |
|
T40-50PF04 |
126 |
93.9 |
50 |
41.1 |
11.7 |
71 |
25 |
16 |
|
T40-58PF04 |
143 |
107.3 |
58 |
47.8 |
11.7 |
84 |
28 |
16 |
|
T40-74PF04 |
168 |
131.2 |
74 |
57.2 |
16.8 |
106 |
23 |
25 |
|
T40-83PF04 |
194 |
144.0 |
83 |
63.5 |
17.0 |
119 |
30 |
25 |
|
T40-95PF04 |
214 |
174.0 |
95 |
76.2 |
21.6 |
137 |
22 |
45 |
|
T40-109PF04 |
246 |
201.7 |
109 |
88.9 |
23.9 |
157 |
23 |
50 |
|
T40-118PF04 |
276 |
230.4 |
118 |
101.6 |
27.2 |
170 |
40 |
50 |
（設計數據）
|
項目
型號 |
扭矩
kgf-m |
最大徑向
負荷kgf |
最大轉數
RPM |
慣性效果CD
kg-cm |
扭轉剛性
kgf-m/rad |
軸向彈簧
常數kgf/mm |
重量
kg |
|
T40-23PF04 |
3.4 |
15 |
47000 |
8 |
0.22×10 |
4.1 |
0.6 |
|
T40-32PF04 |
9.2 |
25 |
39000 |
24 |
0.63×10 |
6.0 |
1.1 |
|
T40-35PF04 |
18 |
56 |
34000 |
48 |
1.5×10 |
14.4 |
1.7 |
|
T40-42PF04 |
25 |
83 |
30000 |
80 |
2.4×10 |
17.1 |
2.5 |
|
T40-50PF04 |
43 |
120 |
25000 |
224 |
4.3×10 |
22.3 |
4.3 |
|
T40-58PF04 |
79 |
180 |
22000 |
440 |
7.2×10 |
31.3 |
6.9 |
|
T40-74PF04 |
130 |
270 |
19000 |
1080 |
13×10 |
36.2 |
11.3 |
|
T40-83PF04 |
210 |
380 |
16000 |
2080 |
21×10 |
44.9 |
16.7 |
|
T40-95PF04 |
340 |
450 |
15000 |
3520 |
30×10 |
47.9 |
22.7 |
|
T40-109PF04 |
500 |
610 |
13000 |
7200 |
44×10 |
54.8 |
35.4 |
|
T40-118PF04 |
650 |
770 |
11000 |
12800 |
59×10 |
57.2 |
52.0 | |
|
|
|
