                    T系列鋼片式撓性聯軸機裝配注意事項












                    詳細介紹：

            發布時間：2008/7/31 17:12:52















               裝配注意事項




               在裝配時較正偏位，可使聯軸器有較長的壽命。

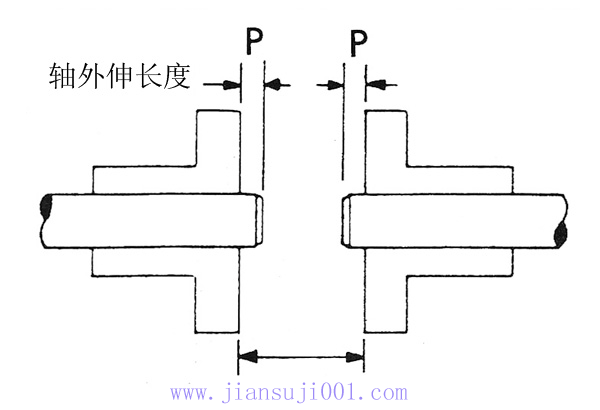

               1．軸外伸尺寸
               每種型式的外伸尺寸如下表。如果襯套采用干涉自己合，應該放入油中加熱才會均勻，再套到軸上。





            T系列鋼片式撓性聯軸器










            P



            型 號



            23



            32



            35



            42



            50



            58



            74



            83



            95



            109



            118



            —



            —





            T40、T41



            1.5



            1.5



            2



            2



            3



            3



            3.5



            4



            4



            5



            6



            —



            —





            型 號



            51



            55



            67



            72



            85



            110



            111



            133



            152



            165



            178



            187



            205





            T61



            1.5



            1.5



            2



            2



            2



            2



            3



            3



            3



            4



            4



            5



            5





            型 號



            —



            —



            —



            95



            108



            110



            111



            133



            152



            165



            178



            187



            205





            T81



            —



            —



            —



            2



            2



            2.5



            3



            3



            4



            4



            5



            5



            6

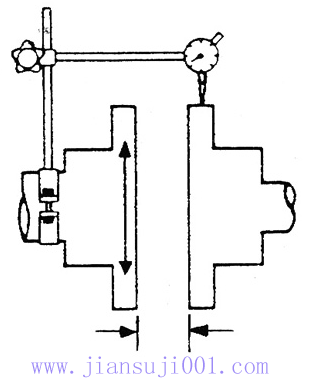

                2．角偏位


                 將千分表固定好，轉動另一側襯套，讀取其數值，其范圍如下表。


            T系列鋼片式撓性聯軸器










            偏


            位


            值



            型 號



            23



            32



            35



            42



            50



            58



            74



            83



            95



            109



            118



            —



            —





            T40、T41



            0.1



            0.15



            0.15



            0.2



            0.2



            0.25



            0.3



            0.3



            0.35



            0.4



            0.45



            —



            —





            型 號



            51



            55



            67



            72



            85



            110



            111



            133



            152



            165



            178



            187



            205





            T61



            0.2



            0.2



            0.25



            0.3



            0.35



            0.45



            0.45



            0.5



            0.6



            0.65



            0.7



            0.7



            0.8





            型 號



            —



            —



            —



            95



            108



            110



            111



            133



            152



            165



            178



            187



            205





            T81



            —



            —



            —



            0.3



            0.35



            0.45



            0.45



            0.5



            0.6



            0.65



            0.7



            0.7



            0.8

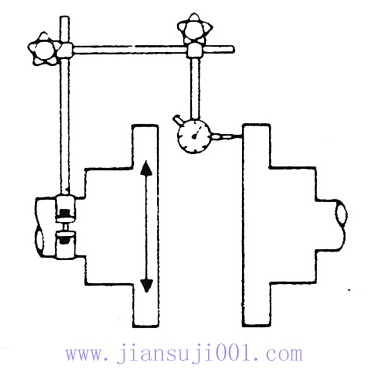

                 3．平行偏位


                 將千分表固定好（如左圖），轉動另一側襯套，讀取其數值，每1000mm為2mm。
