一、用途：

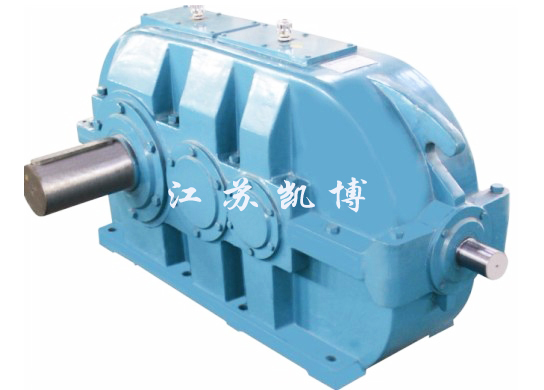

圓柱圓錐齒輪減速器，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送及各種運輸

機械，也可以用于煤炭、冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域

二、性能特點：

 承載能力高、噪音低、體積小、重量輕、效率高、使用壽命長。

三、參數范圍：

DCY、DCYK、DCZ型減速機各有15中規格，名義尺寸中心距為：160、180、200、224、250、280、315、

355、400、450、500、560、630、710、800mm，每種規格均有11種傳動比：16、18、20、22.4、25、28

、31.5、35.5、40、45、50mm，超過50的傳動比需另行設計），兩種旋向，四種裝配形式，分別組成660

種減速機。

本系列減速機可滿足TD型和DX型帶式輸送機及其它運輸機械的全部功率要求及0.8-6.5m/S帶速的工作范

圍。

四、結構：

  減速機的第一級傳動為格里森制弧齒錐齒，第二、第三級傳動為漸開線圓柱斜齒輪。

  減速機潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平

衡溫度超過規定值或承載功率超過規定值或承載功率過熱超過熱功率PG1時，方采用循環潤滑，或采用加

冷卻管的油池潤滑。

五、型號和標記

 減速機的型號有型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，

輸入方法代號組成。

D-帶式輸送機組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸

形式

名義中心距：用實際數字表示，單位為mm

傳動比：用公稱傳動比表示

裝配形式：用羅馬數字I 、II、 III、 IV 表示

輸入軸的旋轉方向:面對輸入軸方向看，S為順時針方向，N為逆時針方向。

示例：

  DCYK-280-31.5IV S

  說明：D-型式代號，C-三級傳動，Y-硬齒面齒輪，K-輸出軸為空心軸形式

輸出級中心距280mm，公稱傳動比31.5，裝配形式：IV  S-逆止器

裝配型式有四種：I 、II、 III、 IV,

其中：I 、II型為左右出軸，

III、 IV為可裝制動（逆止器）的左右出軸

六、減速機適用范圍：
1、高速軸轉不大于1500轉/分。
2、齒輪傳動圓周速度不大于20米/秒。
3、工作環境溫度為-40-45℃，如果低于0℃，啟動前潤滑油應預熱至10℃以上
