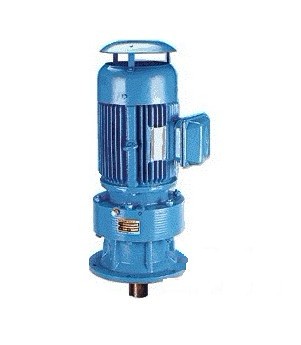

BLD擺線針輪減速機

產品機號：
  BL、BLD、XL、XLD和BLE、BLED、XLE、XLED（雙級）
  BL、BLD機號有：B09、B0、B1、B2、B3、B4、B5、B6、B7、B8、B9
  BLE、BLED機號有：B10、B20、B30、B31、B41、B42、B52、B53、B63、B74、B84、B95

  XL、XLD機號有：X1、X2、X3、X4、X5、X6、X7、X8、X9、X11、X12
  XLE、XLED機號有：X42、X53、X63、X64、X74、X84、X85、X95、X106、X117、X128

結構原理：
     行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
     在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速 比小的減速機中，針齒上帶有針齒套）
     當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

主要特點：
一、高速比和高效率
    高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
二、結構緊湊體積小
    由于采用了行星傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。
三、運轉平穩噪聲低
    擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。
四、使用可靠、壽命長
    因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久
    耐用壽命長。
    設計合理，維修方便，容易分解安裝，最小零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。

型號說明：
1、B系列擺線針輪減速機
BW腳板式臥裝雙軸型擺線針輪減速機
BL法蘭式立裝雙軸型擺線針輪減速機
BWY腳板式臥裝專用電動機直聯型擺線針輪減速機
BLY法蘭式立裝專用電動機直聯型擺線針輪減速機
BWD腳板式臥裝普通電動機直聯型擺線針輪減速機
BLD法蘭式立裝普通電動機直聯型擺線針輪減速機
BLE法蘭式立裝雙級擺線針輪減速機
BWE腳板式臥裝雙級擺線針輪減速機
BLED法蘭式立裝普通電動機雙級擺線針輪減速機
BWED腳板式臥裝普通電動機雙級擺線針輪減速機

2、X系列擺線針輪減速機
XW腳板式臥裝雙軸型擺線針輪減速機
XL法蘭式立裝雙軸型擺線針輪減速機
XWY腳板式臥裝專用電動機直聯型擺線針輪減速機
XLY法蘭式立裝專用電動機直聯型擺線針輪減速機
XWD腳板式臥裝普通電動機直聯型擺線針輪減速機
XLD法蘭式立裝普通電動機直聯型擺線針輪減速機
XLE法蘭式立裝雙級擺線針輪減速機
XWE腳板式臥裝雙級擺線針輪減速機
XLED法蘭式立裝普通電動機雙級擺線針輪減速機
XWED腳板式臥裝普通電動機雙級擺線針輪減速機

型號表示方法：
示范1 單級雙軸型：B W 2 - 2 9
說明：B：系列擺線針輪減速機，W：腳板式臥裝，2：機號，29：傳動比

示范2 雙級與電機直聯型：BLEY53-17X11-4
說明：B：系列擺線針輪減速機，L：法蘭式立裝，E：雙級，Y：專用電機直聯型，53:機號低速級5，高速級3,
      17X11：傳動比低速級17，高速級11，4：輸入功率4KW
