產品展示

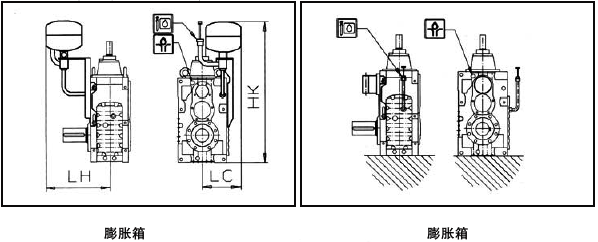

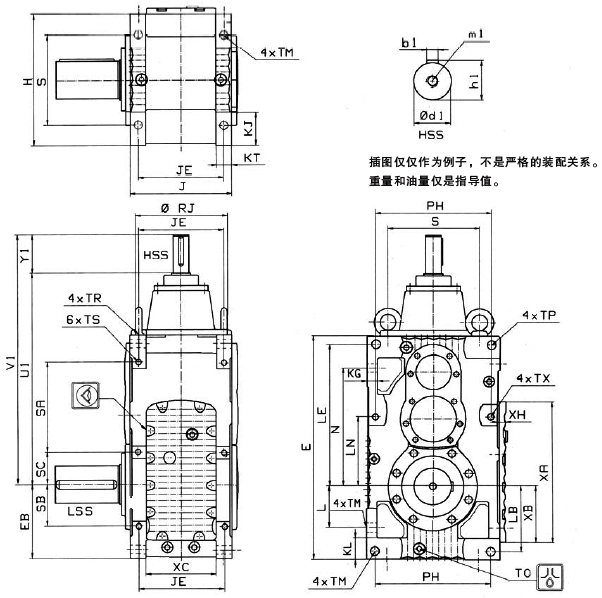

3級錐齒輪斜齒輪減速器
垂直安裝
插圖僅僅作為例子，不是嚴格的裝配關系。
重量和油量僅是指導值。

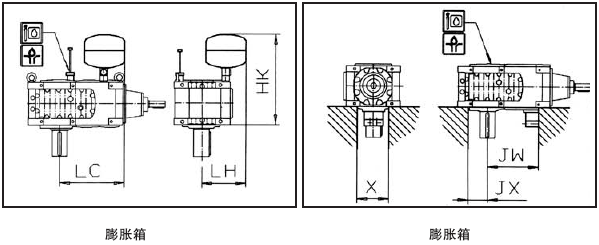

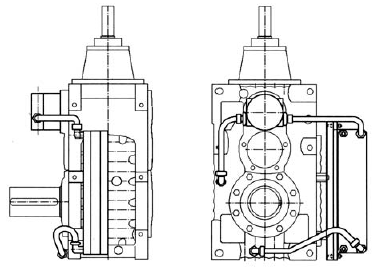

主要附件可供垂直安裝選用
|
附件尺寸 | ||||||
|
規格 |
HK |
LC |
LH |
X |
JX |
JW |
|
02
03 |
710
730 |
430
440 |
310
330 |
-
- |
-
- |
-
- |
|
04
05 |
770
780 |
480
510 |
350
370 |
250
250 |
162
169 |
380
420 |
|
06
07 |
810
830 |
540
580 |
380
410 |
250
250 |
182
204 |
454
499 |
|
08
09 |
880
900 |
620
670 |
450
480 |
316
386 |
219
232 |
556
611 |
|
規格 |
箱體尺寸 | |||||||||||||||||||||||
|
EHhⅡ |
E |
HhⅡ |
J |
JE |
KG |
KH |
KL |
KT |
L |
LB |
LE |
LN |
N |
PH |
RH |
φRJ |
RK |
S |
SA |
SB |
SC |
TM |
TO | |
|
02
03 |
195
207 |
574
618 |
260
274 |
320
360 |
212
228 |
28
28 |
90
100 |
68
68 |
45
45 |
98
110 |
170
182 |
354
389 |
175
207 |
282
314 |
270
310 |
107
127 |
240
240 |
73
78 |
206
246 |
206
246 |
114
122 |
96
84 |
24
24 |
R3/4
R3/4 |
|
04
05 |
229
240 |
677
731 |
314
329 |
400
430 |
260
279 |
30
34 |
118
118 |
71
71 |
50
50 |
122
136 |
201
212 |
420
463 |
235
228 |
341
387 |
344
374 |
136
146 |
276
320 |
83
90 |
260
296 |
260
296 |
147
136 |
114
106 |
28
28 |
R3/4
R3/4 |
|
06
07 |
270
295 |
812
885 |
356
380 |
470
530 |
292
316 |
40
40 |
131
152 |
88
91 |
64
64 |
141
150 |
235
260 |
507
555 |
256
285 |
413
445 |
400
454 |
156
173 |
322
346 |
97
102 |
308
350 |
308
350 |
141
150 |
132
112 |
33
33 |
R1
R1 |
|
08
09 |
322
335 |
981
1049 |
431
451 |
600
670 |
353
373 |
52
52 |
153
153 |
103
103 |
78
78 |
174
187 |
280
293 |
617
672 |
318.5
373.5 |
511
566 |
516
586 |
178
196 |
385
392 |
107
112 |
406
476 |
406
476 |
174
187 |
115
100 |
39
39 |
R1
R1 |
|
規格 |
箱體尺寸 |
HSS尺寸 |
重量 |
油量 | ||||||||||||||||||||||
|
|
i=14～63 |
i=71～90 |
i=100～112 | |||||||||||||||||||||||
|
TP H9 |
TR=TX |
TS |
XA |
XB |
XC |
XH |
U1 |
Y1 |
V1 |
φd1 |
b1 |
h1 |
m1 |
φd1 |
b1 |
h1 |
m1 |
φd1 |
b1 |
h1 |
m1 |
kg |
l | |||
|
02
03 |
24
24 |
M20
M20 |
35
35 |
M16
M16 |
32
32 |
355
384 |
135
147 |
182
196 |
18
18 |
509
549 |
130
135 |
639
684 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
30k6
30k6 |
8h9
8h9 |
33
33 |
M10
M10 |
25k6
25k6 |
8h9
8h9 |
28
28 |
M10
M10 |
219
279 |
30
38 |
|
04
05 |
28
28 |
M24
M24 |
42
42 |
M16
M20 |
32
35 |
430
460 |
168
182 |
211
226 |
22
22 |
622
655 |
135
138 |
735
793 |
42k6
50k6 |
12h9
14h9 |
45
53.5 |
M16
M16 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
25k6
30k6 |
8h9
8h9 |
28
33 |
M10
M10 |
392
493 |
50
65 |
|
06
07 |
33
33 |
M30
M30 |
53
53 |
M20
M24 |
35
42 |
525
561 |
195
219 |
248
262 |
22
22 |
698
752 |
140
160 |
838
912 |
50k6
60m6 |
14h9
18h9 |
53.5
64 |
M16
M20 |
45k6
45k6 |
14h9
14h9 |
48.5
48.5 |
M16
M16 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
601
779 |
84
120 |
|
08
09 |
39
39 |
M30
M30 |
53
53 |
M24
M30 |
42
53 |
597
652 |
234
247 |
289
309 |
22
22 |
822
921 |
160
195 |
982
1116 |
60m6
70m6 |
18h9
20h9 |
64
74.5 |
M20
M20 |
55m6
60m6 |
16h9
18h9 |
59
64 |
M20
M20 |
40k6
45k6 |
12h9
14h9 |
43
48.5 |
M16
M16 |
1037
1299 |
120
145 |
|
規格 |

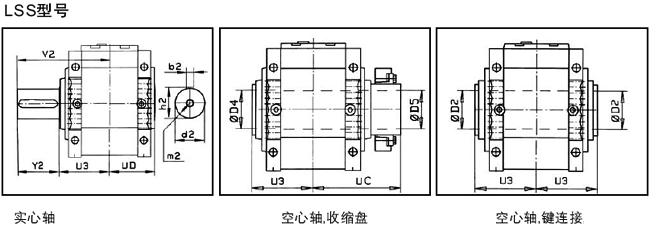

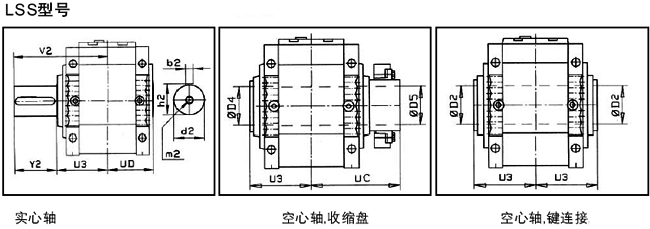

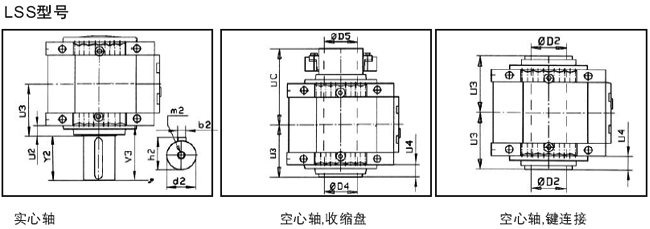

LSS尺寸 | |||||||||||||
|
d2 |
b2 |
h2 |
m2 |
Y2 |
V3 |
U2 |
U3 |
U4 |
UC |
UD |
φD2 |
φD4 |
φD5 | |
|
02
03 |
80m6
100m6 |
22h9
28h9 |
85
106 |
M20
M24 |
140
170 |
174
204 |
34
34 |
164
171 |
34
34 |
257
274 |
156
165 |
80js7/H8
95js7/H8 |
85js6/H7
101js6/H7 |
85h6/H7
100h6/H7 |
|
04
05 |
105m6
120m6 |
28h9
32h9 |
111
127 |
M24
M24 |
210
210 |
246
246 |
36
36 |
193
201 |
36
36 |
302
311 |
187
193 |
105js7/H8
115js7/H8 |
111js6/H7
121js6/H7 |
110h6/H7
120h6/H7 |
|
06
07 |
130m6
140m6 |
32h9
36h9 |
137
148 |
M24
M24 |
220
250 |
256
288 |
36
38 |
214
228 |
36
38 |
331
354 |
210
224 |
125js7/H8
135js7/H8 |
131js6/H7
141js6/H7 |
130h6/H7
140h6/H7 |
|
08
09 |
160m6
170m6 |
40h9
40h9 |
169
179 |
M24
M24 |
250
310 |
288
348 |
38
38 |
254
264 |
38
38 |
397
407 |
246
262 |
150js7/H8
165js7/H8 |
151js6/H7
166js6/H7 |
150h6/H7
165h6/H7 |

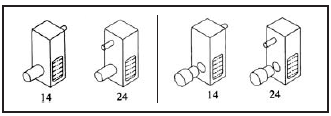

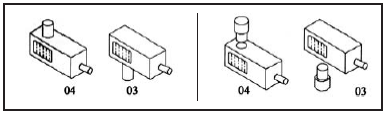

軸的位置
2級斜齒輪減速器
豎立安裝
插圖僅僅作為例子，不是嚴格的裝配關系。
重量和油量僅是指導值。
|
規格 |
箱體尺寸 | |||||||||||||||||||||
|
A |
EBhⅡ |
E |
H |
HK |
HL |
JhⅡ |
JE |
KG |
KJ |
KL |
KT |
L |
LB |
LE |
LN |
N |
PH |
S |
SA |
SB |
SC | |
|
02
03 |
280
310 |
195
207 |
574
618 |
320
360 |
740
790 |
880
965 |
260
274 |
212
228 |
28
28 |
90
100 |
68
68 |
45
45 |
98
110 |
170
182 |
354
389 |
175
207 |
282
314 |
270
310 |
206
246 |
206
246 |
114
122 |
96
84 |
|
04
05 |
340
374 |
229
240 |
677
731 |
400
430 |
850
900 |
1035
1100 |
314
329 |
260
279 |
30
34 |
118
118 |
71
71 |
50
50 |
122
136 |
201
212 |
420
463 |
233
228 |
341
387 |
344
374 |
260
296 |
256
296 |
147
136 |
114
106 |
|
06
07 |
409
445 |
270
295 |
812
885 |
470
530 |
980
1055 |
1220
1335 |
356
380 |
292
316 |
40
40 |
131
152 |
68
91 |
64
64 |
141
150 |
235
260 |
507
555 |
256
285 |
413
445 |
400
454 |
308
350 |
308
350 |
141
150 |
132
112 |
|
08
09 |
490
540 |
322
335 |
981
1049 |
600
670 |
1150
1220 |
1460
1540 |
431
451 |
353
373 |
52
52 |
153
153 |
103
103 |
78
78 |
174
187 |
260
293 |
617
672 |
318.5
373.5 |
511
566 |
516
586 |
406
476 |
406
476 |
174
187 |
115
100 |
|
規格 |
箱體尺寸 |
HSS尺寸 |
重量 |
油量 | |||||||||||||||||
|
TU |
TM |
TO |
TP H9 |
TX |
TS |
XA |
XB |
XC |
XH |
U1 |
Y1 |
V1 |
φd1 |
b1 |
h1 |
m1 |
kg |
l | |||
|
02
03 |
R3/4
R3/4 |
24
24 |
R3/4
R3/4 |
24
24 |
M20
M20 |
35
35 |
M16
M16 |
32
32 |
355
384 |
135
147 |
182
196 |
18
18 |
170
177 |
120
120 |
290
297 |
48k6
50k6 |
14h9
14h9 |
51.5
53.5 |
M16
M16 |
201
256 |
20
25 |
|
04
05 |
R3/4
R3/4 |
28
28 |
R3/4
R3/4 |
28
28 |
M24
M24 |
42
42 |
M16
M20 |
32
35 |
430
460 |
168
182 |
211
226 |
22
22 |
197
205 |
130
135 |
327
340 |
55m6
60m6 |
18h9
18h9 |
59
64 |
M20
M20 |
353
455 |
35
50 |
|
06
07 |
R3/4
R3/4 |
33
33 |
R1
R1 |
33
33 |
M30
M30 |
53
53 |
M20
M24 |
35
42 |
525
561 |
195
219 |
248
262 |
22
22 |
218
230 |
140
140 |
358
370 |
70m6
75m6 |
20h9
20h9 |
74.5
79.5 |
M20
M20 |
560
726 |
65
85 |
|
08
09 |
R3/4
R3/4 |
39
39 |
R1
R1 |
39
39 |
M30
M30 |
53
53 |
M24
M30 |
42
53 |
597
652 |
234
247 |
289
309 |
22
22 |
256
266 |
160
160 |
416
426 |
80m6
85m6 |
22h9
22h9 |
85
90 |
M20
M20 |
969
1208 |
100
130 |
|
規格 |

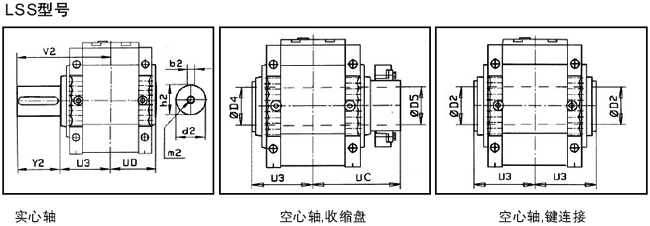

LSS尺寸 | |||||||||||
|
d2 |
b2 |
h2 |
m2 |
Y2 |
V2 |
U3 |
UC |
UD |
φD2 |
φD4 |
φD5 | |
|
02
03 |
80m6
100m6 |
22h9
28h9 |
85
106 |
M20
M24 |
140
170 |
304
341 |
164
171 |
257
274 |
156
165 |
80js7/H8
95js7/H8 |
86js6/H7
101js6/H7 |
85js6/H7
100js6/H7 |
|
04
05 |
105m6
120m6 |
28h9
32h9 |
111
127 |
M24
M24 |
210
210 |
403
411 |
193
201 |
302
311 |
187
193 |
105js7/H8
115js7/H8 |
111js6/H7
121js6/H7 |
110js6/H7
120js6/H7 |
|
06
07 |
130m6
140m6 |
32h9
36h9 |
137
148 |
M24
M24 |
220
250 |
434
478 |
214
228 |
331
354 |
210
224 |
125js7/H8
135js7/H8 |
131js6/H7
141js6/H7 |
130js6/H7
140js6/H7 |
|
08
09 |
160m6
170m6 |
40h9
40h9 |
169
179 |
M24
M24 |
250
310 |
504
574 |
254
264 |
397
407 |
246
262 |
150js7/H8
165js7/H8 |
151js6/H7
166js6/H7 |
150js6/H7
165js6/H7 |
軸的位置

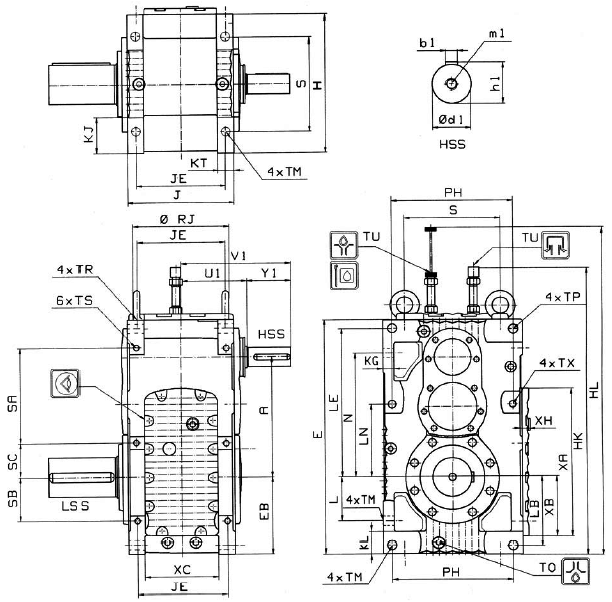

3級斜齒輪減速器
豎立安裝
插圖僅僅作為例子，不是嚴格的裝配關系。
重量和油量僅是指導值。
|
規格 |
箱體尺寸 | |||||||||||||||||||||
|
A |
EHhⅡ |
C |
H |
HK |
HL |
JhⅡ |
JE |
KG |
KJ |
KL |
KT |
L |
LB |
LE |
LN |
N |
PH |
S |
SA |
SB |
SC | |
|
02
03 |
368
408 |
195
207 |
467
513 |
320
360 |
740
790 |
880
965 |
260
274 |
212
228 |
28
28 |
90
100 |
68
68 |
45
45 |
98
110 |
170
182 |
354
389 |
175
207 |
282
314 |
270
310 |
206
246 |
206
246 |
114
122 |
96
84 |
|
04
05 |
444
486 |
229
240 |
556
605 |
400
430 |
850
900 |
1035
1100 |
314
329 |
260
279 |
30
34 |
118
118 |
71
71 |
50
50 |
122
136 |
201
212 |
420
463 |
233
228 |
341
387 |
344
374 |
260
296 |
256
296 |
147
136 |
114
106 |
|
06
07 |
529
575 |
270
295 |
665
720 |
470
530 |
980
1055 |
1220
1335 |
356
380 |
292
316 |
40
40 |
131
152 |
68
91 |
64
64 |
141
150 |
235
260 |
507
555 |
256
285 |
413
445 |
400
454 |
308
350 |
308
350 |
141
150 |
132
112 |
|
08
09 |
630
694 |
322
335 |
803
872 |
600
670 |
1150
1220 |
1460
1540 |
431
451 |
353
373 |
52
52 |
153
153 |
103
103 |
78
78 |
174
187 |
280
293 |
617
672 |
318.5
373.5 |
511
566 |
516
586 |
406
476 |
406
476 |
174
187 |
115
100 |
|
規格 |
箱體尺寸 |
HSS尺寸 |
重量 |
油量 | |||||||||||||||||
|
TL |
TM |
TO |
TP H9 |
TX |
TS |
XA |
XB |
XC |
XH |
U1 |
Y1 |
V1 |
φd1 |
b1 |
h1 |
m1 |
kg |
l | |||
|
02
03 |
R3/4
R3/4 |
24
24 |
R3/4
R3/4 |
24
24 |
M20
M20 |
35
35 |
M16
M16 |
32
32 |
355
384 |
135
147 |
182
196 |
18
18 |
170
177 |
120
120 |
290
297 |
32k6
38k6 |
10h9
10h9 |
35
41 |
M12
M12 |
222
292 |
27
32 |
|
04
05 |
R3/4
R3/4 |
28
28 |
R3/4
R3/4 |
28
28 |
M24
M24 |
42
42 |
M16
M20 |
32
35 |
430
460 |
168
182 |
211
226 |
22
22 |
197
205 |
130
135 |
327
340 |
38k6
48k6 |
10h9
14h9 |
41
51.5 |
M12
M16 |
396
517 |
43
60 |
|
06
07 |
R3/4
R3/4 |
33
33 |
R1
R1 |
33
33 |
M30
M30 |
53
53 |
M20
M24 |
35
42 |
525
561 |
195
219 |
248
262 |
22
22 |
218
230 |
140
140 |
358
370 |
48k6
50k6 |
14h9
14h9 |
51.5
53.5 |
M16
M16 |
614
797 |
76
105 |
|
08
09 |
R3/4
R3/4 |
39
39 |
R1
R1 |
39
39 |
M30
M30 |
53
53 |
M24
M30 |
42
53 |
597
652 |
234
247 |
289
309 |
22
22 |
256
266 |
160
160 |
416
426 |
55m6
60m6 |
16h9
16h9 |
59
64 |
M20
M20 |
1085
1297 |
125
150 |
|
規格 |
LSS尺寸 | |||||||||||
|
d2 |
b2 |
h2 |
m2 |
Y2 |
V2 |
U3 |
UC |
UD |
φD2 |
φD4 |
φD5 | |
|
02
03 |
80m6
100m6 |
22h9
28h9 |
85
106 |
M20
M24 |
140
170 |
304
341 |
164
171 |
257
274 |
156
165 |
80js7/H8
95js7/H8 |
86js6/H7
101js6/H7 |
85js6/H7
100js6/H7 |
|
04
05 |
105m6
120m6 |
28h9
32h9 |
111
127 |
M24
M24 |
210
210 |
403
411 |
193
201 |
302
311 |
187
193 |
105js7/H8
115js7/H8 |
111js6/H7
121js6/H7 |
110js6/H7
120js6/H7 |
|
06
07 |
130m6
140m6 |
32h9
36h9 |
137
148 |
M24
M24 |
220
250 |
434
478 |
214
228 |
331
354 |
210
224 |
125js7/H8
135js7/H8 |
131js6/H7
141js6/H7 |
130js6/H7
140js6/H7 |
|
08
09 |
160m6
170m6 |
40h9
40h9 |
169
179 |
M24
M24 |
250
310 |
504
574 |
254
264 |
397
407 |
246
262 |
150js7/H8
165js7/H8 |
151js6/H7
166js6/H7 |
150js6/H7
165js6/H7 |
軸的位置
2級錐齒輪斜齒輪減速器
豎立安裝
主要附件可供垂直安裝選用
|
附件尺寸 | |||
|
規格 |
HK |
LC |
LH |
|
02
03 |
1050
1120 |
310
330 |
540
550 |
|
04
05 |
1190
1250 |
350
360 |
580
590 |
|
06
07 |
1350
1450 |
380
410 |
580
590 |
|
08
09 |
1550
1620 |
450
480 |
590
600 |
|
規格 |
箱體尺寸 | ||||||||||||||||||
|
EBhⅡ |
E |
H |
JhⅡ |
JE |
KG |
KJ |
KL |
KT |
L |
LB |
LE |
LN |
N |
PH |
S |
SA |
SB |
SC | |
|
02
03 |
195
207 |
574
618 |
320
360 |
260
274 |
212
228 |
28
28 |
90
100 |
68
68 |
45
45 |
98
110 |
170
182 |
354
389 |
175
207 |
282
314 |
270
310 |
206
246 |
206
246 |
114
122 |
96
84 |
|
04
05 |
229
240 |
677
731 |
400
430 |
314
329 |
260
279 |
30
34 |
118
118 |
71
71 |
50
50 |
122
136 |
201
212 |
420
463 |
233
228 |
341
387 |
344
374 |
260
296 |
256
296 |
147
136 |
114
106 |
|
06
07 |
270
295 |
812
885 |
470
530 |
356
380 |
292
316 |
40
40 |
131
152 |
68
91 |
64
64 |
141
150 |
235
260 |
507
555 |
256
285 |
413
445 |
400
454 |
308
350 |
308
350 |
141
150 |
132
112 |
|
08
09 |
322
335 |
981
1049 |
600
670 |
431
451 |
353
373 |
52
52 |
153
153 |
103
103 |
78
78 |
174
187 |
260
293 |
617
672 |
318.5
373.5 |
511
566 |
516
586 |
406
476 |
406
476 |
174
167 |
115
100 |
|
規格 |
箱體尺寸 |
HSS尺寸 |
重量 |
油量 | ||||||||||||||||
|
TM |
TO |
TP H9 |
TR=TX |
TS |
XA |
XB |
XC |
XH |
U1 |
Y1 |
V1 |
φd1 |
b1 |
h1 |
m1 |
kg |
l | |||
|
02
03 |
24
24 |
R3/4
R3/4 |
24
24 |
M20
M20 |
35
35 |
M16
M16 |
32
32 |
355
384 |
135
147 |
182
196 |
18
18 |
509
549 |
130
135 |
639
684 |
50k6
55m6 |
14h9
16h9 |
53.5
59 |
M16
M20 |
221
280 |
30
36 |
|
04
05 |
28
28 |
R3/4
R3/4 |
28
28 |
M24
M24 |
42
42 |
M16
M20 |
32
35 |
430
460 |
168
182 |
211
226 |
22
22 |
600
655 |
135
138 |
735
793 |
60m6
65m6 |
18h9
18h9 |
64
69 |
M20
M20 |
381
505 |
46
65 |
|
06
07 |
33
33 |
R1
R1 |
33
33 |
M30
M30 |
53
53 |
M20
M24 |
35
42 |
525
561 |
195
219 |
248
262 |
22
22 |
698
752 |
140
160 |
838
912 |
70m6
75m6 |
20h9
20h9 |
74.5
79.5 |
M20
M20 |
615
793 |
80
115 |
|
08
09 |
39
39 |
R1
R |
39
39 |
M30
M30 |
53
53 |
M24
M30 |
42
53 |
597
652 |
234
247 |
289
309 |
22
22 |
822
921 |
160
195 |
982
1116 |
85m6
90m6 |
22h9
25h9 |
90
95 |
M20
M24 |
1055
1330 |
110
135 |
|
規格 |
LSS尺寸 | |||||||||||
|
d2 |
b2 |
h2 |
m2 |
Y2 |
V2 |
U3 |
UC |
UD |
φD2 |
φD4 |
φD5 | |
|
02
03 |
80m6
100m6 |
22h9
28h9 |
85
106 |
M20
M24 |
140
170 |
304
341 |
164
171 |
257
274 |
156
165 |
80js7/H8
95js7/H8 |
86js6/H7
101js6/H7 |
85js6/H7
100js6/H7 |
|
04
05 |
105m6
120m6 |
28h9
32h9 |
111
127 |
M24
M24 |
210
210 |
403
411 |
193
201 |
302
311 |
187
193 |
105js7/H8
115js7/H8 |
111js6/H7
121js6/H7 |
110js6/H7
120js6/H7 |
|
06
07 |
130m6
140m6 |
32h9
36h9 |
137
148 |
M24
M24 |
220
250 |
434
478 |
214
228 |
331
354 |
210
224 |
125js7/H8
135js7/H8 |
131js6/H7
141js6/H7 |
130js6/H7
140js6/H7 |
|
08
09 |
160m6
170m6 |
40h9
40h9 |
169
179 |
M24
M24 |
250
310 |
504
574 |
254
264 |
397
407 |
246
262 |
150js7/H8
165js7/H8 |
151js6/H7
166js6/H7 |
150js6/H7
165js6/H7 |
軸的位置
3級錐齒輪斜齒輪減速器
豎立安裝
主要附件可供垂直安裝選用
|
附件尺寸 | |||
|
規格 |
HK |
LC |
LH |
|
02
03 |
1050
1120 |
310
330 |
540
550 |
|
04
05 |
1190
1250 |
350
360 |
580
590 |
|
06
07 |
1350
1450 |
380
410 |
580
590 |
|
08
09 |
1550
1620 |
450
480 |
590
600 |
|
規格 |
箱體尺寸 | ||||||||||||||||||||
|
EBhⅡ |
E |
H |
JhⅡ |
JE |
KG |
KJ |
KL |
KT |
L |
LB |
LE |
LN |
N |
PH |
S |
SA |
SB |
SC |
TM |
TO | |
|
02
03 |
195
207 |
574
618 |
320
360 |
260
274 |
212
228 |
28
28 |
90
100 |
68
68 |
45
45 |
98
110 |
170
182 |
354
389 |
175
207 |
282
314 |
270
310 |
206
246 |
206
246 |
114
122 |
96
84 |
24
24 |
R3/4
R3/4 |
|
04
05 |
229
240 |
677
731 |
400
430 |
314
329 |
260
279 |
30
34 |
118
118 |
71
71 |
50
50 |
122
136 |
201
212 |
420
463 |
233
228 |
341
387 |
344
374 |
260
296 |
256
296 |
147
136 |
114
106 |
28
28 |
R3/4
R3/4 |
|
06
07 |
270
295 |
812
885 |
470
530 |
356
380 |
292
316 |
40
40 |
131
152 |
68
91 |
64
64 |
141
150 |
235
260 |
507
555 |
256
285 |
413
445 |
400
454 |
308
350 |
308
350 |
141
150 |
132
112 |
33
33 |
R1
R1 |
|
08
09 |
322
335 |
981
1049 |
600
670 |
431
451 |
353
373 |
52
52 |
153
153 |
103
103 |
78
78 |
174
187 |
280
293 |
617
672 |
318
373 |
511
566 |
516
586 |
406
476 |
406
476 |
174
187 |
115
100 |
39
39 |
R1
R1 |
|
規格 |
箱體尺寸 |
HSS尺寸 |
重量 |
油量 | ||||||||||||||||||||||
|
|
i=14～63 |
i=71～90 |
i=100～112 | |||||||||||||||||||||||
|
TP H9 |
TR=TX |
TS |
XA |
XB |
XC |
XH |
U1 |
Y1 |
V1 |
φd1 |
b1 |
h1 |
m1 |
φd1 |
b1 |
h1 |
m1 |
φd1 |
b1 |
h1 |
m1 |
kg |
l | |||
|
02
03 |
24
24 |
M20
M20 |
35
35 |
M16
M16 |
32
32 |
355
384 |
135
147 |
182
196 |
18
18 |
533
584 |
100
112 |
633
696 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
30k6
30k6 |
8h9
8h9 |
33
33 |
M10
M10 |
25k6
25k6 |
8h9
8h9 |
28
28 |
M10
M10 |
219
279 |
30
36 |
|
04
05 |
28
28 |
M24
M24 |
42
42 |
M16
M20 |
32
35 |
430
460 |
168
182 |
211
226 |
22
22 |
642
693 |
120
125 |
762
818 |
42k6
50k6 |
12h9
14h9 |
45
53.5 |
M16
M16 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
25k6
30k6 |
8h9
8h9 |
28
33 |
M10
M10 |
392
493 |
46
65 |
|
06
07 |
33
33 |
M30
M30 |
53
53 |
M20
M24 |
35
42 |
525
561 |
195
219 |
248
262 |
22
22 |
758
814 |
130
135 |
888
949 |
50k6
60m6 |
14h9
18h9 |
53.5
64 |
M16
M20 |
45k6
45k6 |
14h9
14h9 |
48.5
48.5 |
M16
M16 |
35k6
40k6 |
10h9
12h9 |
38
43 |
M12
M16 |
601
779 |
80
115 |
|
08
09 |
39
39 |
M30
M30 |
53
53 |
M24
M30 |
42
53 |
597
652 |
234
247 |
289
309 |
22
22 |
890
969 |
135
140 |
1025
1109 |
60m6
70m6 |
18h9
20h9 |
64
74.5 |
M20
M20 |
55m6
60m6 |
16h9
18h9 |
59
64 |
M20
M20 |
40k6
45k6 |
12h9
14h9 |
43
48.5 |
M16
M16 |
1037
1299 |
110
135 |
|
規格 |
LSS尺寸 | |||||||||||
|
d2 |
b2 |
h2 |
m2 |
Y2 |
V2 |
U3 |
UC |
UD |
φD2 |
φD4 |
φD5 | |
|
02
03 |
80m6
100m6 |
22h9
28h9 |
85
106 |
M20
M24 |
140
170 |
304
341 |
164
171 |
257
274 |
156
165 |
80js7/H8
95js7/H8 |
86js6/H7
101js6/H7 |
85js6/H7
100js6/H7 |
|
04
05 |
105m6
120m6 |
28h9
32h9 |
111
127 |
M24
M24 |
210
210 |
403
411 |
193
201 |
302
311 |
187
193 |
105js7/H8
115js7/H8 |
111js6/H7
121js6/H7 |
110js6/H7
120js6/H7 |
|
06
07 |
130m6
140m6 |
32h9
36h9 |
137
148 |
M24
M24 |
220
250 |
434
478 |
214
228 |
331
354 |
210
224 |
125js7/H8
135js7/H8 |
131js6/H7
141js6/H7 |
130js6/H7
140js6/H7 |
|
08
09 |
160m6
170m6 |
40h9
40h9 |
169
179 |
M24
M24 |
250
310 |
504
574 |
254
264 |
397
407 |
246
262 |
150js7/H8
165js7/H8 |
151js6/H7
166js6/H7 |
150js6/H7
165js6/H7 |
軸的位置
收縮盤
空心軸減速器的空心軸孔和從動軸端。
對所有安裝位置，空心軸的左面和右面相對中心線是對稱的。
僅對較小的軸向和/或徑向外力。
對所有型號的減速器
|
減速器
規格 |
尺寸 | |||||||||||||
|
φDS |
φD4 |
φD5 |
S1 |
S2 |
S3 |
k
min |
r
max |
U3 |
UC |
UZ |
UX |
T1 | ||
|
02
03 |
110
125 |
86js6/H7
101js6/H7 |
85h6/H6
100h6/H6 |
386
407 |
45
62 |
53
58 |
6
6 |
3
3 |
164
171 |
257
274 |
40
47 |
54
55 |
M24
M24 |
45
45 |
|
04
05 |
140
150 |
111js6/H7
121js6/H7 |
110h6/H6
120h6/H6 |
457
473 |
57
52 |
64
68 |
6
6 |
3
3 |
193
201 |
302
311 |
47
44 |
63
67 |
M24
M24 |
45
45 |
|
06
07 |
165
175 |
131js6/H7
141js6/H7 |
130h6/H6
140h6/H6 |
507
534 |
67
72 |
72
72 |
6
7 |
4
4 |
214
228 |
331
354 |
44
53 |
72
72 |
M24
M30 |
45
60 |
|
08
09 |
185
200 |
151js6/H7
166js6/H7 |
150h6/H6
165h6/H6 |
602
622 |
77
85 |
88
87 |
7
7 |
5
5 |
254
264 |
397
407 |
54
54 |
88
90 |
M30
M30 |
60
60 |

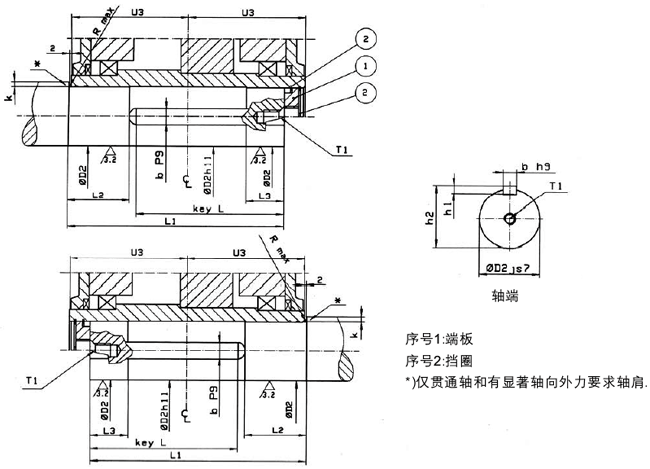

鍵聯接
空心軸減速器的空心軸孔和從動軸端。
對所有安裝位置，空心軸的左面和右面相對中心線是對稱的。
僅對較小的軸向和/或徑向外力。
對所有型號的減速器
|
減速器
規格 |
尺寸 | ||||||||||||
|
φD2 |
L1 |
L2 |
L3 |
KeyL |
U3 |
T1 |
b |
h1 |
h2 |
k
min |
r
max | ||
|
02
03 |
80js7/H8
95js7/H8 |
290
303 |
82
91 |
40
48 |
196
199 |
164
171 |
M24
M24 |
45
45 |
22
25 |
14
14 |
85
100 |
5
5 |
3
3 |
|
04
05 |
105js7/H8
115js7/H8 |
346
361 |
96
101 |
62
57 |
236
244 |
193
201 |
M24
M24 |
45
45 |
28
32 |
16
18 |
111
122 |
5
5 |
3
3 |
|
06
07 |
125js7/H8
135js7/H8 |
388
409 |
107
118 |
63
67 |
265
273 |
214
228 |
M24
M30 |
45
60 |
32
36 |
18
20 |
132
143 |
6
6 |
4
4 |
|
08
09 |
150js7/H8
165js7/H8 |
460
480 |
126
133 |
75
82 |
316
327 |
254
264 |
M30
M30 |
60
60 |
66
40 |
20
22 |
158
174 |
7
7 |
5
5 |
安裝法蘭
帶鍵或收縮盤的空心軸
實心軸：軸的尺寸見減速器尺寸圖頁。
垂直LSS
|
減速器規格 |
φF |
φFD |
φCjs/H8 |
φQF |
L |
FL |
YF |
Y2 |
XF |
HF |
V2 |
HA |
RM |
|
02
03 |
440
500 |
400
450 |
350
400 |
18
18 |
5
5 |
22
25 |
74
88 |
140
170 |
66
81 |
100
115 |
304
340 |
230
252 |
237
260 |
|
04
05 |
500
550 |
450
500 |
400
450 |
18
22 |
6
6 |
25
30 |
126
112 |
210
210 |
84
99 |
120
135 |
403
412 |
277
300 |
293
311 |
|
06
07 |
600
660 |
550
600 |
500
550 |
22
22 |
7
7 |
30
30 |
113
148 |
220
250 |
107
102 |
143
140 |
434
478 |
321
330 |
337
378 |
|
08
09 |
730
750 |
680
680 |
620
620 |
27
27 |
7
7 |
35
35 |
139
184 |
250
310 |
112
127 |
150
165 |
505
575 |
366
391 |
421
452 |
風扇

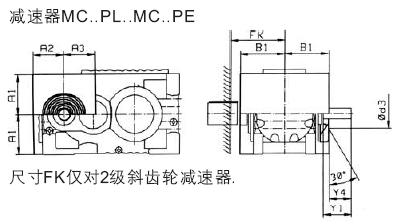

MC2PL/MC2PE
MC3PL/MC3PE
|
規格 |
A1 |
A2 |
A3 |
B1 |
FK |
Y4 |
Y1 |
空氣入口 | |
|
φd3 |
角度 | ||||||||
|
02
03 |
158
178 |
160
180 |
140
140 |
210
215 |
233
255 |
90
90 |
120
120 |
131
131 |
30
30 |
|
04
05 |
198
213 |
195
205 |
165
170 |
235
245 |
275
295 |
100
105 |
130
135 |
156
156 |
30
30 |
|
06
07 |
232
263 |
225
250 |
205
230 |
260
270 |
308
330 |
110
110 |
140
140 |
198
226 |
30
30 |
|
08
09 |
298
335 |
275
280 |
230
230 |
295
305 |
355
365 |
130
130 |
160
160 |
226
226 |
30
30 |

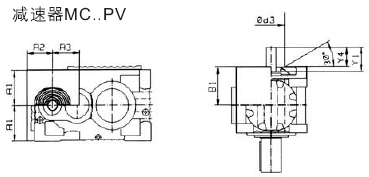

MC2PV/MC3PV
|
規格 |
A1 |
A2 |
A3 |
B1 |
Y4 |
Y1 |
空氣入口 | |
|
φd3 |
角度 | |||||||
|
02
03 |
158
178 |
160
180 |
140
140 |
210
215 |
90
90 |
120
130 |
131
131 |
30
30 |
|
04
05 |
198
213 |
195
205 |
165
170 |
235
245 |
100
105 |
130
135 |
156
156 |
30
30 |
|
06
07 |
232
263 |
225
250 |
205
230 |
260
270 |
110
110 |
140
140 |
198
226 |
30
30 |
|
08
09 |
298
335 |
275
280 |
230
230 |
295
305 |
130
130 |
160
160 |
226
226 |
30
30 |

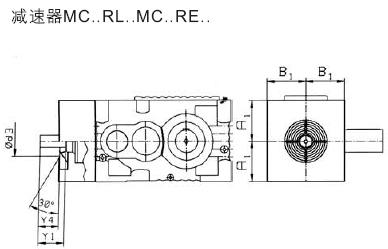

MC2RL/MC2RE MC3RL/MC3RE
|
規格 |
A1 |
B1 |
Y4 |
Y1 |
空氣入口 |
A1 |
B1 |
Y4 |
Y1 |
空氣入口 | ||
|
φd3 |
角度 |
φd3 |
角度 | |||||||||
|
02
03 |
158
178 |
160
165 |
100
105 |
130
135 |
109
131 |
30
30 |
158
179 |
160
165 |
70
82 |
100
112 |
109
131 |
30
30 |
|
04
05 |
198
213 |
185
195 |
105
108 |
135
138 |
131
156 |
30
30 |
198
213 |
185
195 |
90
95 |
120
125 |
131
156 |
30
30 |
|
06
07 |
232
262 |
220
230 |
110
130 |
140
160 |
156
156 |
30
30 |
232
262 |
220
230 |
100
105 |
130
135 |
156
156 |
30
30 |
|
08
09 |
297
332 |
255
265 |
130
165 |
160
195 |
198
226 |
30
30 |
297
332 |
255
265 |
105
110 |
135
140 |
198
226 |
30
30 |

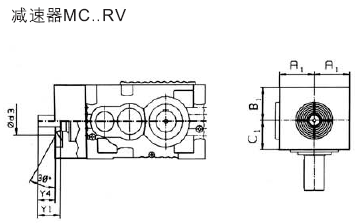

MC2RV MC3RV
|
規格 |
A1 |
B1 |
C1 |
Y4 |
Y1 |
空氣入口 |
A1 |
B1 |
C1 |
Y4 |
Y1 |
空氣入口 | ||
|
φd3 |
角度 |
φd3 |
角度 | |||||||||||
|
02
03 |
180
200 |
160
165 |
125
133 |
100
105 |
130
135 |
109
131 |
30
30 |
180
200 |
160
165 |
125
133 |
70
82 |
100
112 |
109
131 |
30
30 |
|
04
05 |
220
235 |
185
195 |
152
159 |
105
108 |
135
138 |
131
156 |
30
30 |
220
235 |
185
195 |
152
159 |
90
95 |
120
125 |
131
156 |
30
30 |
|
06
07 |
260
290 |
220
230 |
172
184 |
110
130 |
140
160 |
156
156 |
30
30 |
260
290 |
220
230 |
172
184 |
100
105 |
130
135 |
156
156 |
30
30 |
|
08
09 |
325
360 |
255
265 |
210
219 |
130
165 |
160
195 |
198
226 |
30
30 |
325
360 |
255
265 |
210
219 |
105
110 |
135
140 |
198
226 |
30
30 |
| 頁次：4/6 每頁10條 共53條信息 分頁：[1][2][3][4][5][6] |
