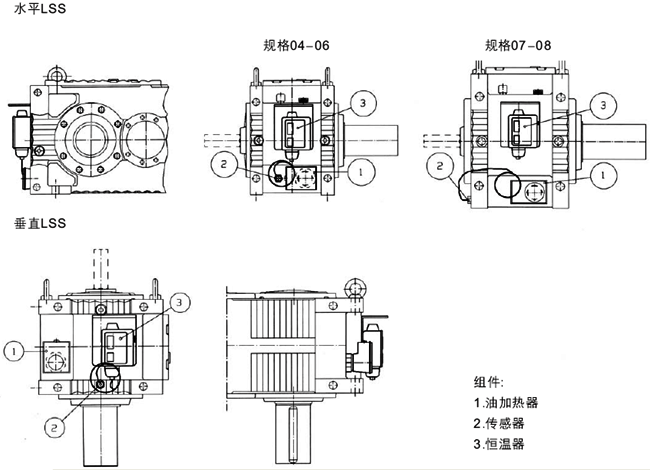

油加熱系統
為保證冷卻條件下起動時的潤滑功能，使用油加熱系統。
|
減速器規格 |
功率[W] |
電壓[V] |
減速器規格 |
功率[W] |
電壓[V] |
|
04
05
06 |
600
600
600 |
400/230
400/230
400/230 |
07
08
09 |
1200
1200
1200 |
400/230
400/230
400/230 |
油閥
泄油閥的尺寸取決于
減速器的規格，泄油閥可以備伸長管，標準長度（Lp）列于表中，也可以用其它長度。
泄油閥長度
|
減速器規格 |
尺寸 |
長度Lv |
|
02 |
R3/4″ |
115 |
|
03 |
R3/4″ |
115 |
|
04 |
R3/4″ |
115 |
|
05 |
R3/4″ |
115 |
|
06 |
R1″ |
140 |
|
07 |
R1″ |
140 |
|
08 |
R1″ |
140 |
|
09 |
R1″ |
140 |
可選密封裝置
密封裝置的選擇不影響外部的軸端尺寸。
水平軸，高速軸（HSS）和低速軸（LSS）。

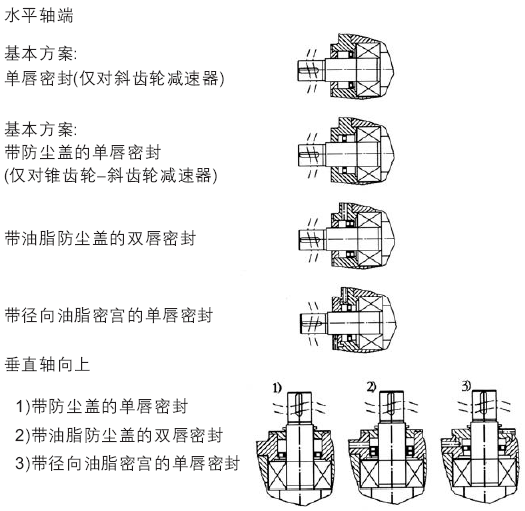

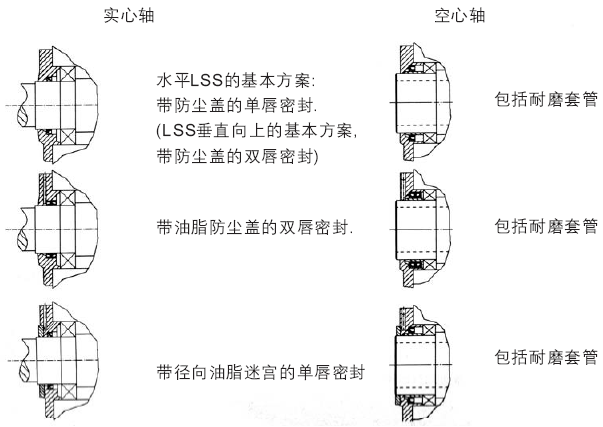

向軸上可供選擇的密封裝置:
帶防塵蓋的單唇密封（斜齒輪和錐齒輪—斜齒輪減速器的基本方案）
-清潔環境
*帶防塵蓋的雙唇密封
-帶磨蝕粒子的灰塵環境
*帶徑向油脂迷宮的單唇密封
-帶磨蝕粒子的灰塵環境

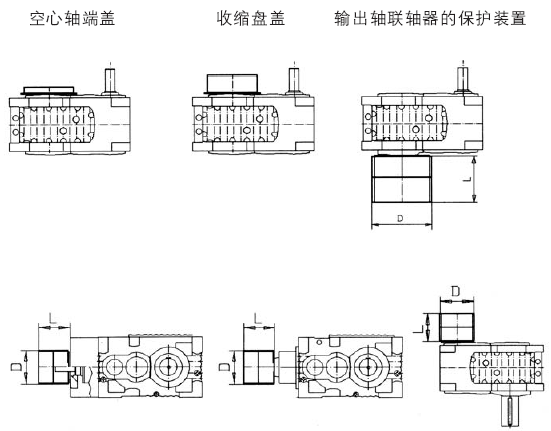

可選密封裝置
高速軸
低速軸
|
規格 |
聯軸器的
最大直徑 |
長度[L] |
直徑[D] |
|
1
2 |
150
150 |
138-190
190-294 |
216
216 |
|
3
4 |
240
240 |
190-294
297-483 |
306
306 |
|
5
6 |
370
480 |
297-483
483-830 |
436
546 |
|
7 |
580 |
483-830 |
646 |

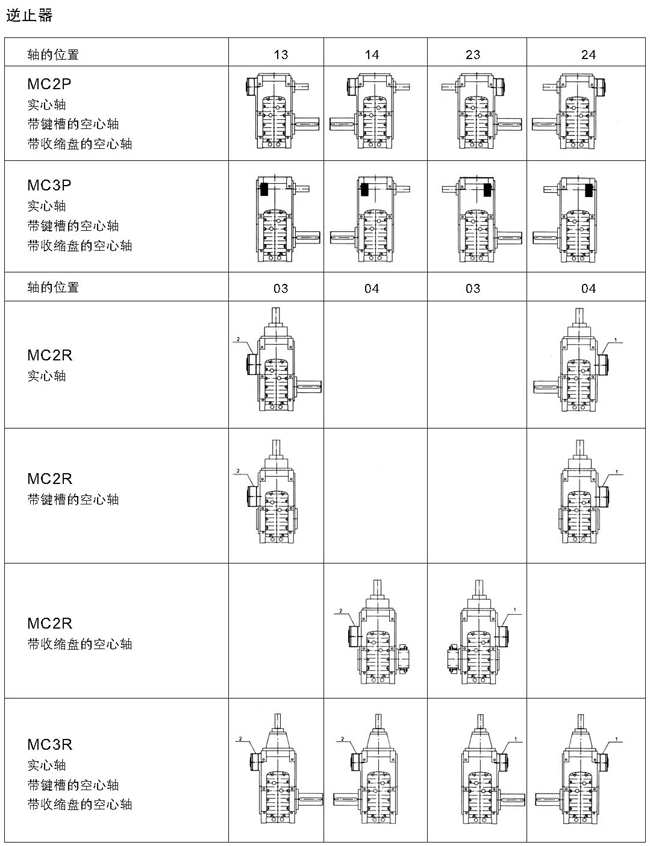

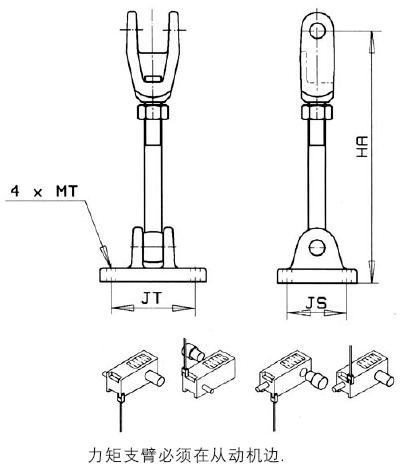

力矩支臂
訂購力矩支臂時必須告知HA尺寸�？梢栽贖Amin-HAmax之間任意選擇。如果HA比HAmax長，力矩反作用支臂要專門設計。
|
減速器規格 |
HA |
JT |
JS |
MT |
|
02-03 |
360...410 |
148 |
100 |
φ18 |
|
04-05 |
405...455 |
148 |
100 |
φ18 |
|
06-07 |
417...467 |
148 |
100 |
φ18 |
|
08-09 |
432...482 |
188 |
130 |
φ22 |

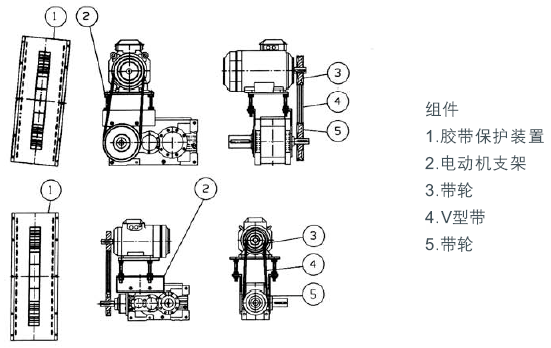

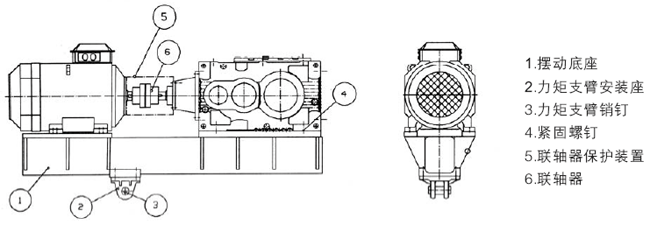

帶傳動

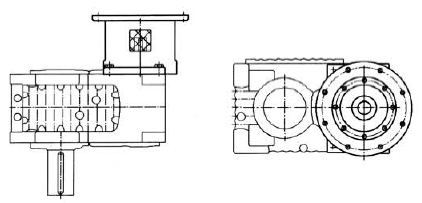

電動機法蘭
|
斜齒輪減速器 |
|
|
錐齒輪-斜齒輪減速器 |
|
|
電動機法蘭也可以和冷卻風扇一起配置 |
|
根據訂貨單設計和制造輸送機傳動的擺動底座。

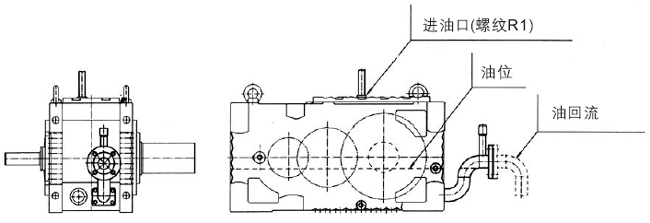

集中潤滑系統連接
連接
減速器與集中濾油和冷卻系統的裝置。
油管出口直徑和長度隨
減速器尺寸、潤滑方法、油的粘度和油量而變化。
MRD可以提供目視或電子流量計，保證油流入
減速器正確。連接法蘭的尺寸與管子直徑有關，根據標準DIN2642。

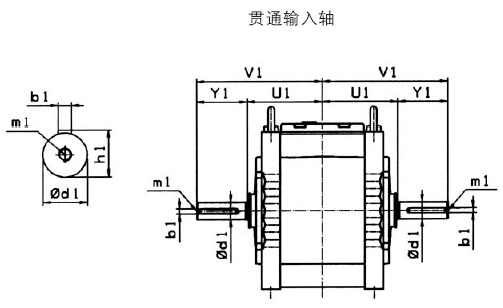

貫通軸
兩級平行軸
|
規格 |
速比范圍 |
φd1 |
h1 |
b1 |
m1 |
V1 |
Y1 |
U1 |
|
02 |
7.1-11.2
12.5-20 |
48k6
40k6 |
51.5
43 |
14h9
12h9 |
M16
M16 |
290
290 |
120
120 |
170
170 |
|
03 |
7.1-11.2
12.5-20 |
50k6
42k6 |
53.5
45 |
14h9
12h9 |
M16
M16 |
297
297 |
120
120 |
177
177 |
|
04 |
7.1-11.2
12.5-20 |
55m6
50k6 |
59
53.5 |
16h9
14h9 |
M16
M16 |
327
327 |
130
130 |
197
197 |
|
05 |
7.1-11.2
12.5-20 |
60m6
50k6 |
64
53.5 |
18h9
14h9 |
M16
M16 |
340
340 |
135
135 |
205
205 |
|
06 |
7.1-11.2
12.5-20 |
70k6
55m6 |
74.5
59 |
20h9
16h9 |
M20
M20 |
358
358 |
140
140 |
218
218 |
|
07 |
7.1-11.2
12.5-20 |
75m6
60m6 |
79.5
64 |
20h9
18h9 |
M20
M20 |
370
370 |
140
140 |
230
230 |
|
08 |
7.1-11.2
12.5-20 |
80m6
65m6 |
85
69 |
22h9
18h9 |
M20
M20 |
416
416 |
160
160 |
256
256 |
|
09 |
7.1-11.2
12.5-20 |
85m6
75m6 |
90
79.5 |
22h9
20h9 |
M20
M20 |
426
416 |
180
180 |
266
256 |
三級平行軸
|
規格 |
速比范圍 |
φd1 |
h1 |
b1 |
m1 |
V1 |
Y1 |
U1 |
|
02 |
22.5-35.5
40-63
71-112 |
32k6
30k6
25k6 |
35
33
28 |
10h9
8h9
8h9 |
M12
M10
M10 |
290
290
290 |
120
120
120 |
170
170
170 |
|
03 |
22.5-35.5
40-63
71-112 |
38k6
35k6
28k6 |
41
38
31 |
10h9
10h9
8h9 |
M12
M12
M10 |
297
297
297 |
120
120
120 |
177
177
177 |
|
04 |
22.5-35.5
40-63
71-112 |
38k6
35k6
30k6 |
41
38
33 |
10h9
10h9
8h9 |
M12
M12
M10 |
327
327
327 |
130
130
130 |
197
197
197 |
|
05 |
22.5-40
40-63
71-112 |
48k6
40k6
32k6 |
51.5
43
38 |
14h9
12h9
10h9 |
M16
M16
M12 |
340
340
340 |
135
135
135 |
205
205
205 |
|
06 |
22.5-40
40-63
71-112 |
48k6
40k6
35k6 |
51.5
43
38 |
14h9
12h9
10h9 |
M16
M16
M12 |
358
358
358 |
140
140
140 |
218
218
218 |
|
07 |
22.5-40
40-63
71-112 |
50k6
45k6
38k6 |
53.5
48.5
41 |
14h9
14h9
10h9 |
M16
M16
M12 |
370
370
370 |
140
140
140 |
230
230
230 |
|
08 |
22.5-40
40-63
71-112 |
55m6
50k6
42k6 |
59
53.5
45 |
16h9
14h9
12h9 |
M20
M16
M16 |
416
416
416 |
160
160
160 |
256
256
256 |
|
09 |
22.5-40
40-63
71-112 |
60m6
55m6
45k6 |
64
59
48.5 |
18h9
16h9
14h9 |
M20
M20
M16 |
426
426
416 |
160
160
160 |
266
266
256 |
