潤滑裝置模塊的說明
所給資料如下：
-裝置的型號（上述代碼）
-電動機電源的電壓和頻率
-儀表的電壓（和頻率）
-環境溫度范圍
-水的溫度范圍（對水冷卻器）

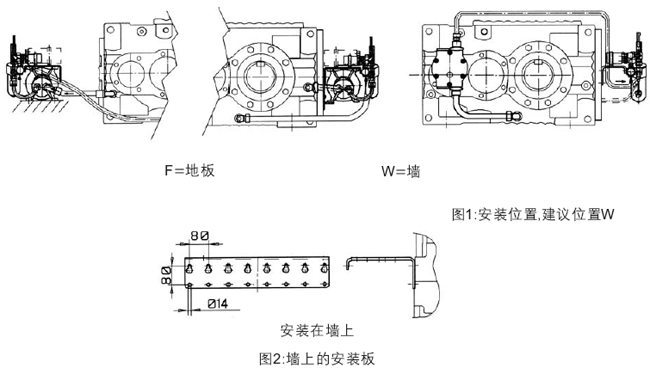

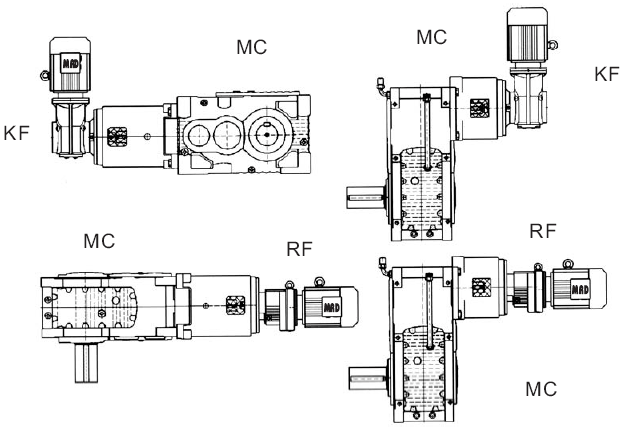

-安裝位置和裝置的配置（圖1）
建議把潤滑裝置安裝在減速器的低速軸端（安裝位置W）。
標準的吸水軟管最大長度1000mm，壓力軟管的最大長度1500mm，如果要求更長的軟管，必須增加軟管尺寸和建議在減速器和潤滑裝置間用鋼管。

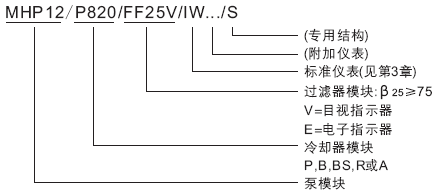

例如MHP12/P820/FF25V/IW，在減速器的LSS端。
潤滑裝置
3.元件的技術數據
所有電子元件的防護等級為IP54，所有電子設備可以根據NC（常閉）原則連接。
3.1元件模塊
1.泵,型號MHP，齒輪泵+電動機，公稱壓力1Mpa（10bar/145psi）可任選的；
-型號HP，軸端泵，單轉動方向
-型號RHP，軸端泵，兩個轉動方向
2.玻璃纖維過濾器，型號FF，標準過濾度25μm；β25＝75（ISO4572）
A1.標準目測過濾器污垢指示代碼V
A2.可選擇的電子污垢指示器（24VDC或230VAC），代碼E。
3.冷卻器型號P，板式冷卻器，材料AISI316/Cu，海水不用（表1），可選擇。
-型號BS，管式冷卻器，材料Cu/Ni，對海水（見表2）
-型號B，管式冷卻器，材料Cu/Ni，不對海水（見表2）
-型號R，管式冷卻器，材料AIAS316，不對海水（表2）
-型號A，油汽冷卻器（表3）
3.2儀表模塊
3.21標準儀表
對帶水冷卻器的潤滑裝置用代碼IW，對帶空氣冷卻器的潤滑裝置用代碼IA。
4.冷卻功率調節器
-對水冷卻，恒溫水閥門，要求最小水壓200Kpa（2bar/29psi）
-對空氣冷卻，恒溫開關（控制空氣冷卻器的冷卻風扇）。
5.溫度計，可度0...100℃（+32...+212 F）
6.壓力表，刻度0...10bar（0...145psi）
7.壓力安全閥，在工作時調節。
8.壓力開關（24VDC或230VAC）
3.2.2附加儀表
A3溫度監視器（2pcs；70℃和80℃，24VCD或230VAC），附加代碼2T
A4流量指示器，目測（FV），電子（FE）
A5連線箱（CB）
潤滑裝置

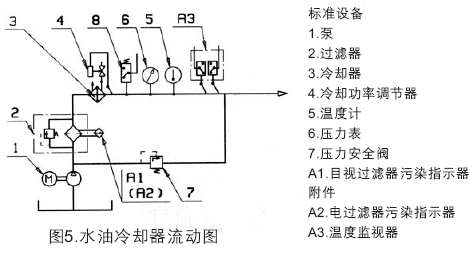

4.帶水油冷卻器的壓力潤滑裝置技術數據

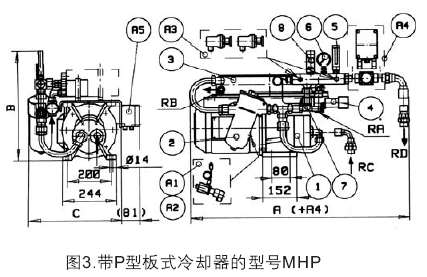

表1.帶P型板式冷卻器的潤滑裝置，不對海水。
|
冷卻
功率
Pc[Kw] |
泵輸出
Qp
[dm2/min] |
水溫
范圍
Tw[℃] |
供水
Qw
[dm2/min] |
泵模板 |
冷卻
模塊
P |
電動機功率
1500r/min |
重量
[kg] |
尺寸 |
連接 | ||||||
|
A
[mm] |
B
[mm] |
C
[mm] |
水 |
油 | |||||||||||
|
IEC |
[kw] |
RA凹型 |
RB凹型 |
RC凸型 |
RD凸型 | ||||||||||
|
0.75 |
2.5 |
5..25 |
..1 |
MH-2 |
P8-10 |
19FF165 |
0.75 |
29 |
630 |
500 |
423 |
R3/8 |
R1/2 |
R3/4 |
R3/4 |
|
25..40 |
1..2 |
MH-2 |
P8-10 |
29 | |||||||||||
|
2.5 |
7.5 |
5..25 |
3..7 |
MH-5 |
P8-20 |
19FF165 |
0.75 |
30 |
630 |
500 |
423 |
R3/8 |
R1/2 |
R3/4 |
R3/4 |
|
25..40 |
2..11 |
MH-5 |
P8-20 |
30 | |||||||||||
|
3.4 |
11 |
5..25 |
4..10 |
MHP7 |
P8-20 |
19FF165 |
0.75 |
30 |
630 |
500 |
423 |
R3/8 |
R1/2 |
R1 |
R3/4 |
|
25..40 |
2..10 |
MHP7 |
P8-30 |
32 | |||||||||||
|
5.3 |
18 |
5..25 |
8..16 |
MHP12 |
P8-30 |
24FF165 |
1.1 |
42 |
630 |
500 |
423 |
R3/8 |
R1/2 |
R1 |
R3/4 |
|
25..40 |
6..9 |
MHP12 |
P8-40 |
43 | |||||||||||
|
8.5 |
18 |
5..25 |
4..16 |
MHP12 |
P15-40 |
24FF165 |
1.1 |
43 |
790 |
500 |
423 |
R3/8 |
R1/2 |
R1 |
R3/4 |
|
25..40 |
4..16 |
MHP12 |
P15-40 |
47 | |||||||||||
|
10.5 |
28 |
5..25 |
6..12 |
MHP18 |
P15-40 |
24FF165 |
1.5 |
48 |
787 |
500 |
423 |
R3/8 |
R1/2 |
R1 |
R3/4 |
|
25..40 |
5..24 |
MHP18 |
P15-50 |
49 | |||||||||||
|
45 |
28 |
5..25 |
5..24 |
MHP18 |
P25-40 |
24FF165 |
1.5 |
55 |
889 |
540 |
423 |
R3/4 |
R1 |
R1 |
R3/4 |
|
25..40 |
7..24 |
MHP18 |
P25-60 |
62 | |||||||||||
|
19 |
44 |
5..25 |
6..22 |
MHP29 |
P25-60 |
28FF215 |
3 |
68 |
889 |
600 |
452 |
R3/4 |
R1 |
R1 1/4 |
R1 1/4 |
|
25..40 |
9..38 |
MHP29 |
P25-60 |
75 | |||||||||||
|
24 |
44 |
5..25 |
9..38 |
MHP29 |
P25-60 |
28FF215 |
3 |
68 |
889 |
600 |
452 |
R3/4 |
R1 |
R1 1/4 |
R1 1/4 |
|
25..40 |
10..38 |
MHP29 |
P25-100 |
88 | |||||||||||
|
25 |
65 |
5..25 |
8..16 |
MHP47 |
P25-60 |
28FF215 |
4 |
71 |
889 |
600 |
452 |
R3/4 |
R1 |
R1 1/4 |
R1 1/4 |
|
25..40 |
12..57 |
MHP47 |
P25-60 |
71 | |||||||||||
|
29 |
65 |
5..25 |
10..23 |
MHP47 |
P25-70 |
28FF215 |
4 |
72 |
889 |
600 |
452 |
R3/4 |
R1 |
R1 1/4 |
R1 1/4 |
|
25..40 |
24..57 |
MHP47 |
P25-110 |
93 | |||||||||||

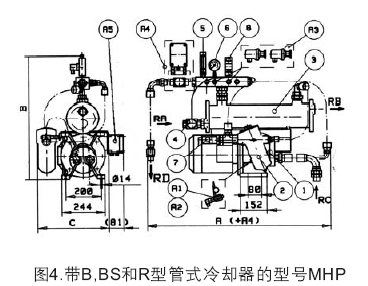

表2.帶B、BS和R型管式冷卻器的潤滑裝置（對海水選BS型） 潤滑裝置
|
冷卻
功率
Pc[Kw] |
泵輸出
Qp
[sm3/min] |
泵模塊 |
供水
Qw
[dm3/min] |
冷卻
模塊
B,BS,R |
電動機
1500r/min |
功率 |
重量 |
尺寸 |
連接 | |||||
|
[mm] |
[mm] |
[mm] |
水 |
油 | ||||||||||
|
IEC |
[Kw] |
[Kg] |
RA凹型 |
RB凹型 |
RC凸型 |
RD凸型 | ||||||||
|
0.75 |
2.5 |
MGI2 |
1.2 |
2 |
19FF165 |
0.75 |
50 |
700 |
645 |
390 |
R1/2 |
R3/4 |
R3/4 |
R3/4 |
|
2.5 |
7.5 |
MHI5 |
4.8 |
2 |
19FF165 |
0.75 |
50 |
700 |
645 |
390 |
R1/2 |
R3/4 |
R3/4 |
R3/4 |
|
3.4 |
11 |
MHP7 |
5.10 |
2 |
19FF165 |
0.75 |
52 |
730 |
635 |
390 |
R1/2 |
R3/4 |
R1 |
R3/4 |
|
5.3 |
18 |
MHP12 |
8.16 |
2 |
19FF165 |
1.1 |
56 |
740 |
635 |
390 |
R1/2 |
R3/4 |
R1 |
R3/4 |
|
8.5 |
18 |
MHP12 |
13.26 |
3 |
19FF165 |
1.1 |
61 |
750 |
695 |
390 |
R1 |
R1 1/4 |
R1 |
R3/4 |
|
10.5 |
28 |
MHP18 |
16.32 |
3 |
19FF165 |
1.5 |
64 |
760 |
695 |
390 |
R1 |
R1 1/4 |
R1 |
R3/4 |
|
45 |
28 |
MHP18 |
23.45 |
4 |
19FF165 |
1.5 |
67 |
840 |
695 |
390 |
R1 |
R1 1/4 |
R1 |
R3/4 |
|
19 |
44 |
MHP29 |
29.57 |
4 |
28FF215 |
3 |
84 |
860 |
755 |
430 |
R1 |
R1 1/4 |
R1 1/4 |
R1 1/4 |
|
24 |
44 |
MHP29 |
32.63 |
5 |
28FF215 |
3 |
87 |
1010 |
755 |
430 |
R1 |
R1 1/4 |
R1 1/4 |
R1 1/4 |
|
25 |
65 |
MHP47 |
38.75 |
4 |
28FF215 |
4 |
93 |
860 |
755 |
430 |
R1 |
R1 1/4 |
R1 1/4 |
R1 1/4 |
|
29 |
65 |
MHP47 |
44.87 |
5 |
28FF215 |
4 |
96 |
1010 |
755 |
430 |
R1 |
R1 1/4 |
R1 1/4 |
R1 1/4 |

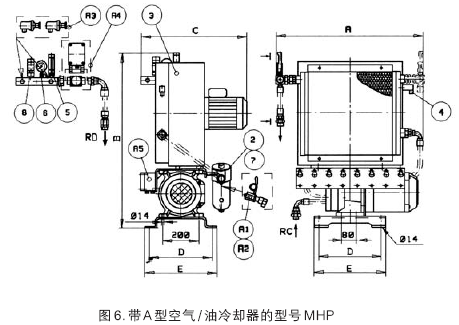

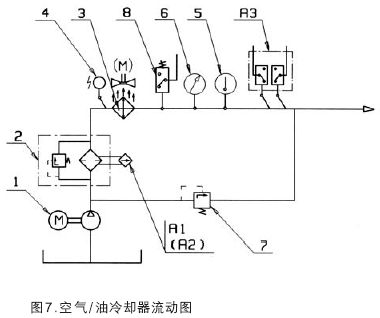

表3.帶A型空氣/油冷卻器的潤滑裝置，圖6（Tairmax=35℃）
|
冷卻
功率
Pc[Kw] |
泵輸出
Qp
[sm3/min] |
泵模塊 |
冷卻
模塊
B,BS,R |
泵電機功率
1500r/min
[kW] |
風扇電
機功率 |
噪聲
水平
[dB(A)] |
重量
[Kg] |
尺寸 |
連接 | ||||||
|
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
E
[mm] |
油 | ||||||||||
|
rpm |
[Kw] |
RC凸型 |
RD凸型 | ||||||||||||
|
0.75 |
2.5 |
MHI2 |
A042 |
0.75 |
3000 |
0.25 |
70 |
40 |
500 |
730 |
530 |
1) |
1) |
R3/4 |
R3/4 |
|
2.5 |
7.5 |
MHI5 |
A042 |
0.75 |
3000 |
0.25 |
70 |
40 |
500 |
730 |
530 |
1) |
1) |
R3/4 |
R3/4 |
|
3.4 |
11 |
MHP7 |
A042 |
0.75 |
3000 |
0.25 |
70 |
40 |
500 |
730 |
530 |
1) |
1) |
R1 |
R3/4 |
|
5.3 |
18 |
MHP12 |
A047 |
1.1 |
1500 |
0.25 |
64 |
60 |
600 |
800 |
540 |
1) |
1) |
R1 |
R3/4 |
|
8.5 |
18 |
MHP12 |
A114 |
1.1 |
1500 |
0.25 |
71 |
60 |
670 |
870 |
570 |
350 |
400 |
R1 |
R3/4 |
|
10.5 |
28 |
MHP18 |
A164 |
1.5 |
1500 |
0.37 |
74 |
70 |
730 |
930 |
590 |
350 |
400 |
R1 |
R3/4 |
|
45 |
28 |
MHP18 |
A234 |
1.5 |
1500 |
0.75 |
79 |
80 |
850 |
1020 |
660 |
350 |
400 |
R1 |
R3/4 |
|
19 |
44 |
MHP29 |
A336 |
3 |
1000 |
0.55 |
72 |
100 |
960 |
1090 |
680 |
350 |
400 |
R1 1/4 |
R1 1/4 |
|
24 |
44 |
MHP29 |
A334 |
3 |
1500 |
2.2 |
84 |
110 |
960 |
1090 |
750 |
350 |
400 |
R1 1/4 |
R1 1/4 |
|
25 |
65 |
MHP47 |
A334 |
4 |
1500 |
2.2 |
84 |
110 |
960 |
1090 |
750 |
350 |
400 |
R1 1/4 |
R1 1/4 |
|
29 |
65 |
MHP47 |
A444 |
4 |
1500 |
2.2 |
84 |
130 |
960 |
1130 |
770 |
350 |
400 |
R1 1/4 |
R1 1/4 |
1)不含單獨底腳
