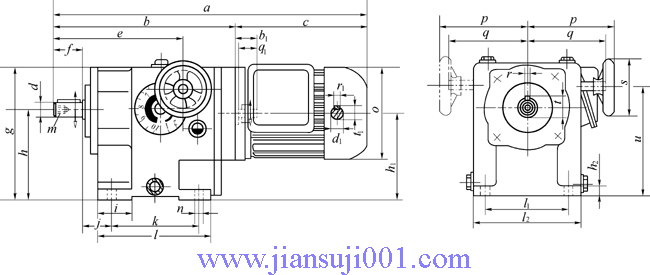

GPZH系列臥式安裝的改型變速器的外形及安裝尺寸

產(chǎn)品型號標(biāo)記	外形及安裝尺寸
	a b	c e	f d	g h	m i	j k	n l	o h1	p q	r t	s u	h­2 l1	l2 ­b①­1	q1 r①1	d1 t①1
GPZH120MD-G	528 321	207 233	45 25	179 119	M6 47	78 120	11 156	130 115	120 108	8 28	80 149	13 115	146 25	23 4	11 12.5
GPZH180MD-G
GPZH250MD-G	588 363	225 269	55 30	212 146	M10 54	90 140	12 180	146 141	120 108	8 33	100 178	16 140	165 32	30 5	14 16
GPZH370MD-G
GPZH550MD-G	679 424	255 311	80 38	230 154	M10 60	103 160	14 204	165 146.5	160 145	10 41	100 192	18 160	200 42	40 6	19 21.5
GPZH750MD-G
GPZH1100MD-G	681 424	257 311						195 146.5					200 52	50 8	24 27
GPZH1500MD-G	706 424	282 311

    ①這些尺寸只用于臥式安裝改型雙軸變速器（不帶電動機），此時，產(chǎn)品型號標(biāo)記中無“D”。
