GPZH系列立式安裝的改型變速器外形及安裝尺寸

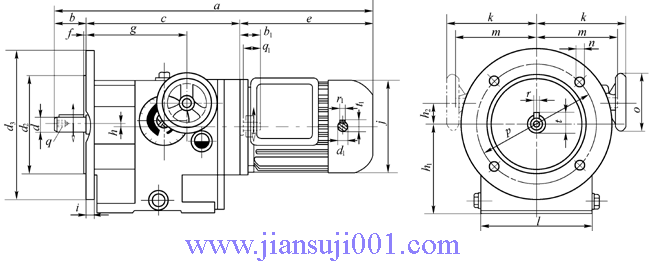

立式安裝的改型變速器外形及安裝尺寸 （mm）
|
產品型號標記 |
外形及安裝尺寸 |
|
a
b |
c
e |
f
g |
d3
d2 |
d
h |
i
j |
k
m |
n
o |
h1
h2 |
r
t |
p
l |
q
b①1 |
q1
r①1 |
d1
t①1 |
|
GPZH120FD-G |
528
45 |
276
207 |
3
188 |
200
130 |
25
4 |
12
130 |
120
108 |
11
80 |
119
30 |
8
28 |
165
146 |
M6
25 |
23
4 |
11
12.5 |
|
GPZH180FD-G |
|
GPZH250FD-G |
588
55 |
308
225 |
3
214 |
200
130 |
30
5 |
12
145 |
120
108 |
11
100 |
146
32 |
8
33 |
165
165 |
M10
32 |
30
5 |
14
16 |
|
GPZH370FD-G |
|
GPZH550FD-G |
679
80 |
344
255 |
4
231 |
250
180 |
38
75 |
13
165 |
160
145 |
14
100 |
154
38 |
10
41 |
215
200 |
M10
42 |
40
6 |
19
21.5 |
|
GPZH750FD-G |
|
GPZH1100FD-G |
681
80 |
344
257 |
13
195 |
M10
52 |
50
8 |
24
27 |
|
GPZH1500FD-G |
706
80 |
344
282 |
①這些尺寸只用于立式安裝的雙軸型變速器（不帶電動機），此時，產品型號中無“D”。
