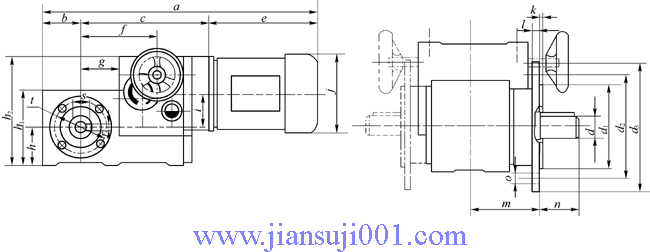

末端為錐齒輪減速、立式安裝的基本型變速器外形及安裝尺寸   （mm）

產品型號	外形及安裝尺寸
	a b	c e	f g	h h1	h­2 t	s r	i j	k l	o m	n d	d1­ d­­­2	d­3
GPZH120FD-Ⅰ	489 63	219 207	131 63	63 126	178 85	28 8	52 130	3 10	4-φ9 94	50 25	110 130	160
GPZH180FD-Ⅰ
GPZH250FD-Ⅰ	538 71	242 225	144 71	76 147	208 100	33 8	65 145	3 12	4-φ11 102	60 30	130 165	200
GPZH370FD-Ⅰ
GPZH550FD-Ⅰ	617 80	282 255	168 80	83 163	231 120.2	43 12	66.5 165	4 14	4-φ13 120	80 40	180 215	250
GPZH750FD-Ⅰ
GPZH1100FD-Ⅰ	619 80	282 257					66.5 195
GPZH1500FD-Ⅰ	644 80	282 282

    注：1.變速器的輸出軸有軸孔型和軸伸型兩種型式，本表是按軸伸型說明。

        2.若為雙軸型變速器，則產品型號中無“D”。
