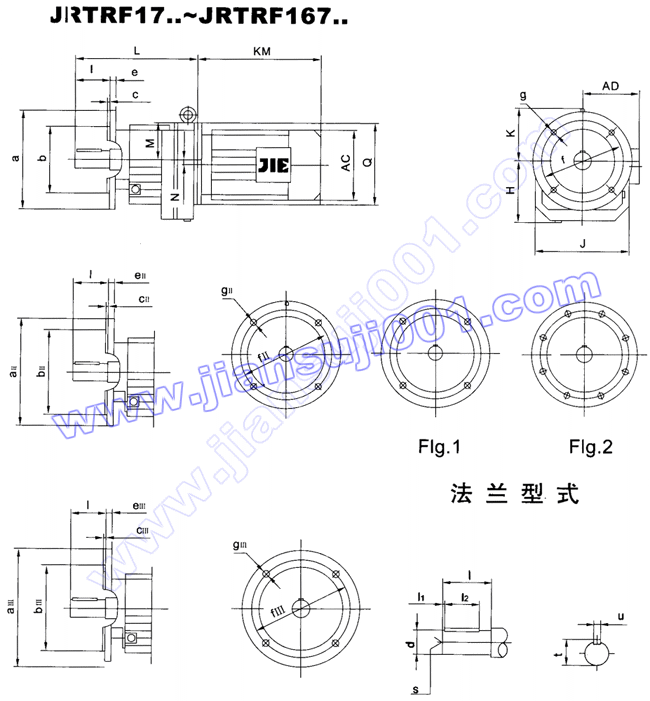

JRTR斜齒輪減速電機安裝尺寸(JRTRF17..～JRTRF167..) |
 |
| |
詳細介紹： |
發(fā)布時間：2007/12/8 11:13:50 |
|
| |
|
型號 |
法蘭尺寸 |
a
aⅡ
aⅢ |
b
bⅡ
bⅢ |
c
cⅡ
cⅢ |
e
eⅡ
eⅢ |
f
fⅡ
fⅢ |
g
gⅡ
gⅢ |
H
J
K |
L
M
N |
Q |
軸伸尺寸 |
|
d |
l |
l1
l2 |
s |
t
u |
|
JRTRF17
|
Flg.1 |
120
140
/ |
80j6
95j6
/ |
3
3
/ |
8
9
/ |
100
115
/ |
6.5
8.5
/ |
76
130
/ |
215
59
0 |
/ |
20k6 |
40 |
4
32 |
M6 |
22.5
6 |
|
JRTRF27
|
Flg.1 |
120
140
160 |
80j6
95j6
110j6 |
3
3
3.5 |
8
9
10 |
100
115
130 |
6.5
8.5
8.5 |
92
142
/ |
199
57
3.4 |
120 |
25k6 |
50
|
3.5
40 |
M10 |
28
8 |
|
JRTRF37
|
Flg.1 |
120
160
200 |
80j6
110j6
130j6 |
3
3.5
3.5 |
8
10
12 |
100
130
165 |
6.6
9
11 |
94
161
/ |
207
61
10.1 |
120 |
25k6 |
50 |
3.5
40 |
M10 |
28
8 |
|
JRTRF47
|
Flg.1 |
140
160
200 |
95j6
110j6
130j6 |
3
3.5
3.5 |
10
10
12 |
115
130
165 |
9
9
11 |
118
178
/ |
235
72
14 |
160 |
30k6 |
60 |
3.5
50 |
M10 |
33
8 |
|
JRTRF57
|
Flg.1 |
160
200
250 |
110j6
130j6
180j6 |
3.5
3.5
4 |
10
12
15 |
130
165
215 |
9
11
13.5 |
121
202
/ |
257
72
11.2 |
160 |
35k6 |
70 |
7
56 |
M12 |
38
10 |
|
JRTRF67
|
Flg.1 |
200
250
/ |
130j6
180j6
/ |
3.5
4
/ |
12
15
/ |
165
215
/ |
11
13.5
/ |
134
215
113 |
280
82
20.7 |
160 |
35k6 |
70 |
7
56 |
M12 |
38
10 |
|
JRTRF77
|
Flg.1 |
250
300
/ |
180j6
230h6
/ |
4
4
/ |
15
18.5
/ |
215
265
/ |
13.5
13.5
/ |
144
235
129 |
300
88
15.9 |
200 |
40k6 |
80 |
5
70 |
M16 |
43
12 |
|
JRTRF87
|
Flg.1 |
300
350
/ |
230h6
250h6
/ |
4
5
/ |
16
18
/ |
265
300
/ |
13.5
17.5
/ |
184
297
165 |
372
115
12.6 |
250 |
50k6 |
100 |
10
80 |
M16 |
53.5
14 |
|
JRTRF97 |
flg.1
Flg.2
/ |
350
450
/ |
250h6
350h6
/ |
5
5
/ |
18
22
/ |
300
400
/ |
17.5
17.5
/ |
230
348
193 |
440
144
10.2 |
300 |
60m6 |
120 |
5
110 |
M20 |
64
18 |
|
JRTRF107 |
flg.1
Flg.2
/ |
350
450
/ |
250h6
350h6
/ |
5
5
/ |
20
22
/ |
300
400
/ |
17.5
17.5
/ |
255
409
224 |
495
158
20.4 |
350 |
70m6 |
140 |
7.5
125 |
M20 |
74.5
20 |
|
JRTRF137
|
Flg.2 |
450
550
/ |
350h6
450h6
/ |
5
5
/ |
22
25
/ |
400
500
/ |
17.5
17.5
/ |
320
458
247 |
589
180
25.1 |
400 |
90m6 |
170 |
5
160 |
M24 |
95
25 |
|
JRTRF147
|
Flg.2 |
450
550
/ |
350h6
450h6
/ |
5
5
/ |
22
25
/ |
400
500
/ |
17.5
17.5
/ |
361
540
285 |
695
210
33.4 |
450 |
110m6 |
210 |
15
180 |
M24 |
116
28 |
|
JRTRF167
|
Flg.2 |
550
660
/ |
450h6
550h6
/ |
5
6
/ |
25
28
/ |
500
600
/ |
17.5
22
/ |
430
670
324 |
790
250
59.9 |
550 |
120m6 |
210 |
5
200 |
M24 |
127
32 | |
|
|
|
