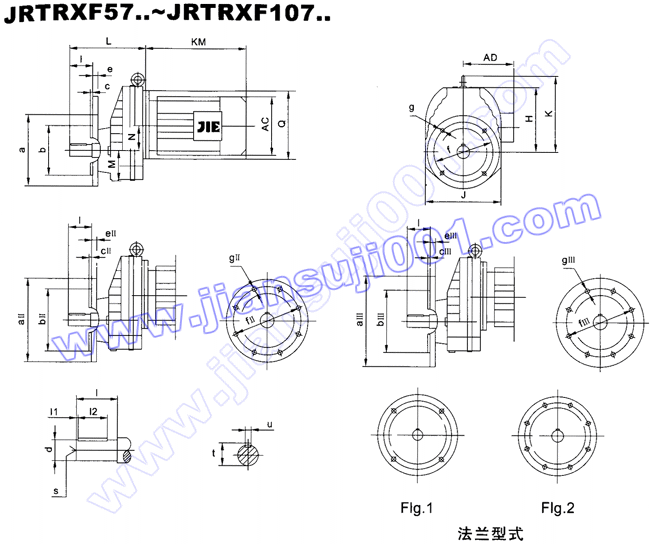

JRTR斜齒輪減速電機安裝尺寸(JRTRXF57..～JRTRXF107..) |
 |
| |
詳細介紹： |
發布時間：2007/12/8 11:18:45 |
|
| |
|
型號 |
法蘭尺寸 |
a
aⅡ
aⅢ |
b
bⅡ
bⅢ |
c
cⅡ
cⅢ |
e
eⅡ
eⅢ |
f
fⅡ
fⅢ |
g
gⅡ
gⅢ |
H
J
K |
L
M
N |
Q |
軸伸尺寸 |
|
d |
l |
l1
l2 |
s |
t
u |
|
JRTRXF57
|
Flg.1 |
140
160
200 |
95j6
110j6
130j6 |
3
3.5
3.5 |
10
10
12 |
115
130
165 |
9
9
11 |
139
162
/ |
174
62
52 |
160 |
20k6 |
40 |
5
32 |
M6 |
22.5
6 |
|
JRTRXF67
|
Flg.1 |
160
200
250 |
110j6
130j6
180j6 |
3.5
3.5
4 |
10
12
15 |
130
165
215 |
9
11
13.5 |
147
175
/ |
201
70
60 |
160 |
25k6 |
50 |
3.5
40 |
M10 |
28
8 |
|
JRTRXF77
|
Flg.1 |
200
250
/ |
130j6
180j6
/ |
3.5
4
/ |
12
15
/ |
165
215
/ |
11
13.5
/ |
181
210
221 |
227
78
72 |
200 |
30k6 |
60 |
3.5 |
50 |
33
8 |
|
JRTRXF87
|
Flg.1 |
250
300
/ |
180j6
230j6
/ |
4
4
/ |
15
16
/ |
215
265
/ |
13.5
13.5
/ |
232
272
272 |
269
98
93.5 |
250 |
40k6 |
80 |
5
70 |
M16 |
43
12 |
|
JRTRXF97
|
Flg.1 |
300
350
/ |
230j6
250h6
/ |
4
5
/ |
16
18
/ |
265
300
/ |
13.5
17.5
/ |
281
328
328 |
316
118
116 |
300 |
50k6 |
100 |
10
80 |
M16 |
53.5
14 |
|
JRTRXF107
|
flg.1
Flg.2
/ |
350
450
/ |
250h6
350h6
/ |
5
5
/ |
18
22
/ |
300
400
/ |
17.5
17.5
/ |
319
370
366 |
364
135
130 |
350 |
60m6 |
120 |
5
110 |
M20 |
64
18 | |
|
|
|
