2級錐齒輪—斜齒輪減速器

    水平安裝

    插圖僅僅作為例子，不是嚴格的裝配關(guān)系。

    重量和油量僅是指導值。

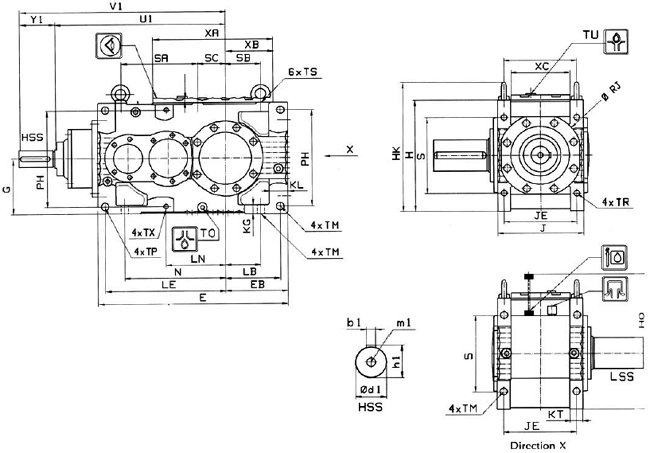

規(guī)格	箱體尺寸(mm)
	E	EBhⅡ	GhⅡ	H	HK	HO	JhⅡ	JE	KG	KL	KT	L	LB	LE	LN	N	PH	φRJ	S	SA	SB	SC
02 03	574 518	195 207	160 180	320 360	382 422	395 460	260 274	212 228	28 28	68 68	45 45	98 110	170 182	354 389	175 207	282 314	270 310	240 240	206 246	206 246	114 122	96 84
04 05	677 731	229 240	200 215	400 430	462 500	520 575	314 329	260 279	30 34	71 71	50 50	122 136	201 212	420 463	233 228	341 387	344 374	276 320	260 296	253 296	147 136	114 106
06 07	812 885	270 295	235 265	470 530	540 620	615 705	356 380	292 316	40 40	88 91	64 64	141 150	235 260	507 555	256 285	413 445	400 454	322 346	308 350	308 350	141 150	132 112
08 09	981 1049	322 335	300 335	600 670	690 779	775 885	431 451	353 373	52 52	103 103	78 78	174 187	280 293	617 672	318.5 373.5	511 566	516 586	385 392	406 476	406 476	174 187	115 100

規(guī)格	箱體尺寸(mm)												HSS尺寸(mm)							重量	油量
	TU	TM	TO	TP H9	TR=TX		TS		XA	XB	XC	XH	U1	Y1	V1	φd1	b1	h1	m1	kg	l
02 03	R1 R1	24 24	R3/4 R3/4	24 24	M20 M20	35 35	M16 M16	32 32	355 384	135 147	182 196	18 18	509 549	130 135	639 684	50k6 55m6	14h9 16h9	53.5 59	M16 M20	221 280	10 14
04 05	R1 R1	28 28	R3/4 R3/4	28 28	M24 M24	42 42	M16 M20	32 35	430 460	168 182	211 226	22 22	600 655	135 138	735 793	60m6 65m6	18h9 18h9	64 69	M20 M20	381 505	19 22
06 07	R1 R1	33 33	R1 R1	33 33	M30 M30	53 53	M20 M24	35 42	525 561	195 219	248 262	22 22	698 752	140 160	838 912	70m6 75m6	20h9 20h9	74.5 79.5	M20 M20	615 793	26 32
08 09	R1 R1	39 39	R1 R1	39 39	M30 M30	53 53	M24 M30	42 53	597 652	234 247	289 309	22 22	822 921	160 195	982 1116	85m6 90m6	22h9 22h9	90 95	M20 M24	1055 1330	58 84

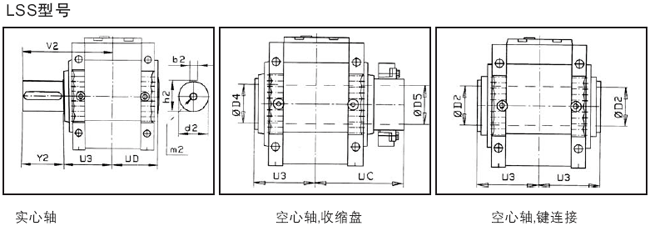

規(guī)格	LSS尺寸(mm)
	d2	b2	h2	m2	Y2	V2	U3	UC	UD	φD2	φD4	φD5
02 03	80m6 100m6	22h9 28h9	85 106	M20 M24	140 170	304 341	164 171	257 274	156 163	80js7/H8 85js7/H8	86js6/H7 101js6/H7	85js6/H7 100js6/H7
04 05	105m6 120m6	28h9 32h9	111 127	M24 M24	210 210	403 411	193 201	302 311	187 193	105js7/H8 115js7/H8	111js6/H7 121js6/H7	110js6/H7 120js6/H7
06 07	130m6 140m6	32h9 36h9	137 148	M24 M24	220 250	434 478	214 228	331 354	210 224	125js7/H8 135js7/H8	131js6/H7 141js6/H7	130js6/H7 140js6/H7
08 09	160m6 170m6	40h9 40h9	169 179	M24 M24	250 310	504 574	254 264	397 407	246 262	150js7/H8 165js7/H8	151js6/H7 166js6/H7	150js6/H7 165js6/H7

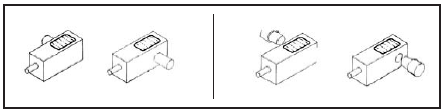

    軸的位置
