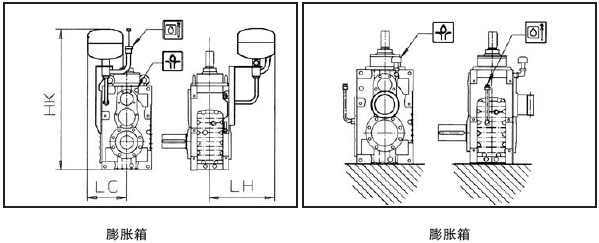

主要附件可供垂直安裝選用

附件尺寸(mm)
規(guī)格	HK	LC	LH
02 03	1050 1120	310 330	540 550
04 05	1190 1250	350 360	580 590
06 07	1350 1450	380 410	580 590
08 09	1550 1620	450 480	590 600

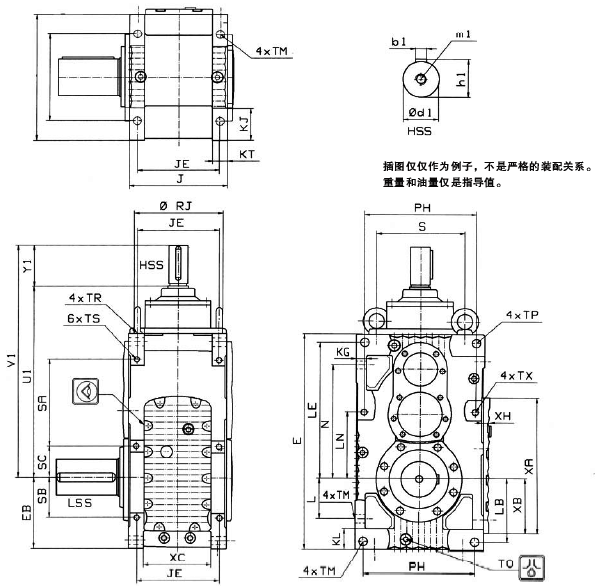

規(guī)格	箱體尺寸(mm)
	EBhⅡ	E	H	JhⅡ	JE	KG	KJ	KL	KT	L	LB	LE	LN	N	PH	S	SA	SB	SC
02 03	195 207	574 618	320 360	260 274	212 228	28 28	90 100	68 68	45 45	98 110	170 182	354 389	175 207	282 314	270 310	206 246	206 246	114 122	96 84
04 05	229 240	677 731	400 430	314 329	260 279	30 34	118 118	71 71	50 50	122 136	201 212	420 463	233 228	341 387	344 374	260 296	256 296	147 136	114 106
06 07	270 295	812 885	470 530	356 380	292 316	40 40	131 152	68 91	64 64	141 150	235 260	507 555	256 285	413 445	400 454	308 350	308 350	141 150	132 112
08 09	322 335	981 1049	600 670	431 451	353 373	52 52	153 153	103 103	78 78	174 187	260 293	617 672	318.5 373.5	511 566	516 586	406 476	406 476	174 167	115 100



規(guī)格	箱體尺寸(mm)											HSS尺寸(mm)							重量	油量
	TM	TO	TP H9	TR=TX		TS		XA	XB	XC	XH	U1	Y1	V1	φd1	b1	h1	m1	kg	l
02 03	24 24	R3/4 R3/4	24 24	M20 M20	35 35	M16 M16	32 32	355 384	135 147	182 196	18 18	509 549	130 135	639 684	50k6 55m6	14h9 16h9	53.5 59	M16 M20	221 280	30 36
04 05	28 28	R3/4 R3/4	28 28	M24 M24	42 42	M16 M20	32 35	430 460	168 182	211 226	22 22	600 655	135 138	735 793	60m6 65m6	18h9 18h9	64 69	M20 M20	381 505	46 65
06 07	33 33	R1 R1	33 33	M30 M30	53 53	M20 M24	35 42	525 561	195 219	248 262	22 22	698 752	140 160	838 912	70m6 75m6	20h9 20h9	74.5 79.5	M20 M20	615 793	80 115
08 09	39 39	R1 R	39 39	M30 M30	53 53	M24 M30	42 53	597 652	234 247	289 309	22 22	822 921	160 195	982 1116	85m6 90m6	22h9 25h9	90 95	M20 M24	1055 1330	110 135

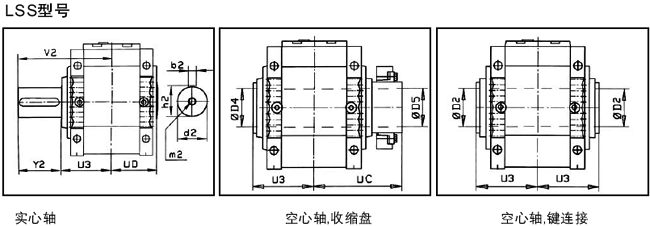

規(guī)格	LSS尺寸(mm)
	d2	b2	h2	m2	Y2	V2	U3	UC	UD	φD2	φD4	φD5
02 03	80m6 100m6	22h9 28h9	85 106	M20 M24	140 170	304 341	164 171	257 274	156 165	80js7/H8 95js7/H8	86js6/H7 101js6/H7	85js6/H7 100js6/H7
04 05	105m6 120m6	28h9 32h9	111 127	M24 M24	210 210	403 411	193 201	302 311	187 193	105js7/H8 115js7/H8	111js6/H7 121js6/H7	110js6/H7 120js6/H7
06 07	130m6 140m6	32h9 36h9	137 148	M24 M24	220 250	434 478	214 228	331 354	210 224	125js7/H8 135js7/H8	131js6/H7 141js6/H7	130js6/H7 140js6/H7
08 09	160m6 170m6	40h9 40h9	169 179	M24 M24	250 310	504 574	254 264	397 407	246 262	150js7/H8 165js7/H8	151js6/H7 166js6/H7	150js6/H7 165js6/H7

    軸的位置
