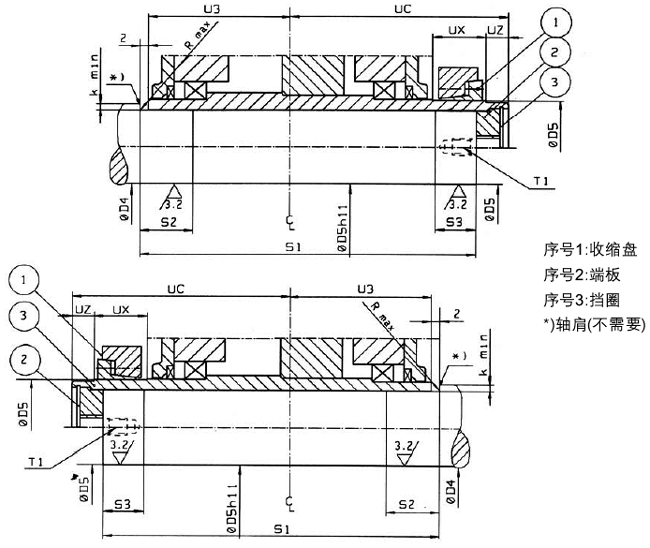

收縮盤

    空心軸減速器的空心軸孔和從動軸端。

    對所有安裝位置，空心軸的左面和右面相對中心線是對稱的。

    僅對較小的軸向和/或徑向外力。

對所有型號的減速器

減速器 規(guī)格	尺寸(mm)
	φDS	φD4	φD5	S1	S2	S3	k min	r max	U3	UC	UZ	UX	T1
02 03	110 125	86js6/H7 101js6/H7	85h6/H6 100h6/H6	386 407	45 62	53 58	6 6	3 3	164 171	257 274	40 47	54 55	M24 M24	45 45
04 05	140 150	111js6/H7 121js6/H7	110h6/H6 120h6/H6	457 473	57 52	64 68	6 6	3 3	193 201	302 311	47 44	63 67	M24 M24	45 45
06 07	165 175	131js6/H7 141js6/H7	130h6/H6 140h6/H6	507 534	67 72	72 72	6 7	4 4	214 228	331 354	44 53	72 72	M24 M30	45 60
08 09	185 200	151js6/H7 166js6/H7	150h6/H6 165h6/H6	602 622	77 85	88 87	7 7	5 5	254 264	397 407	54 54	88 90	M30 M30	60 60
