TD9000系列硬齒面齒輪減速機外形及安裝尺寸

詳細介紹：

發布時間：2008/8/4 15:22:56

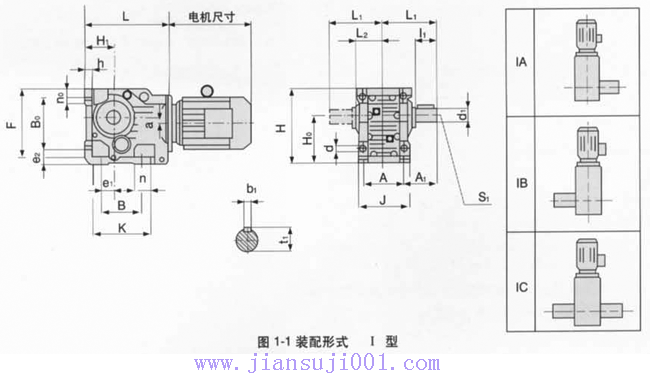

外形及安裝尺寸

TD9000系列硬齒面齒輪減速器

表3

機座號	安裝尺寸			輸出軸伸尺寸			外形尺寸							電機尺寸
機座號	A B	H₀ H₁	B₀ d	d₁ I₁	b₁ t₁	S₁	J K	F ～H	～L L₂	L₁ A₁	n n₀	e₁ e₂	a h	電機尺寸
100	110 125	100 78	120 11	25 50	8 28	M10	130 158	160 176	245 60	111.5 56.5	38 41	32 32	6 16	由所配電機型號決定
112	130 145	112 80	135 11	30 60	8 33	M12	155 177	179 195	268 77.5	140.5 75.5	35 42	35 37	0 18
140	150 160	140 100	165 13.5	40 80	12 43	M16	180 210	215 240	319 91	174 99	55 52	40 45	8 24
180	165 205	180 130	210 17.5	50 100	14 53.5	M16	200 263	284 310	400 101	204 121.5	55 75	55 55	24 27
212	200 275	212 163	255 22	60 120	18 64	M20	245 355	340 375	503 122.6	247.5 147.5	75 78	70 70	18.5 32
265	245 280	265 180	315 26	70 140	20 74.5	M20	295 334	402 447	535 147.5	292.5 170	60 100	85 75	33 36
315	280 380	315 223	380 33	90 170	25 95	M24	350 480	495 540	665 171.5	346.5 206.5	100 130	110 95	47 40
375	340 395	375 240	430 39	110 210	28 116	M24	410 490	565 615	735 200.5	416.5 246.5	110 150	120 110	49 45
450	420 475	450 295	500 39	120 210	32 127	M24	500 590	690 745	875 242	457 247	115 190	150 130	61 50

TD9000系列硬齒面齒輪減速器

續表3

機座號	安裝尺寸							輸出軸伸尺寸		外形尺寸			電機尺寸
機座號	A H₀ H₁	B₃ h d	e₁ e₂ e₃	e₄ e₅ e₆	e₇ e₈ e₉	e₁₀ e₁₁ e₁₂	e₁₃ e₁₄ e₁₅	d₁ l₁ s₁	b₁ t₁	～L L₁	～H J A₁	a m	電機尺寸
500	500	200 50 33	305 135 235	240 95 450	260 42.5 242.5	100 235 380	185 100 385	140 250 M30	36 48	865 565	825 600 315	82 103	由所配電機型號決定
60	580	230 60 39	345 145 270	270 80 550	315 53.75 288.85	95 255 445	225 117.5 460	160 300 M30	40 169	1016 650	995 680 360	100 113	由所配電機型號決定
