當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> TD9000系列硬齒面齒輪減速器 >> TD9000系列硬齒面齒輪減速機外形及安裝尺寸(續)

　TD9000系列硬齒面齒輪減速器在線購買

　　

　本產品詳細參數

TD9000系列硬齒面齒輪減速機外形及安裝尺寸(續)

詳細介紹：

發布時間：2008/8/4 16:07:03

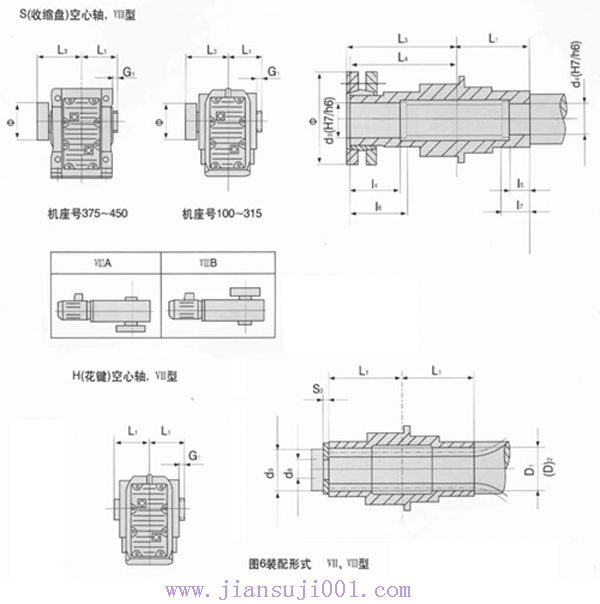

TD9000系列硬齒面齒輪減速器

表8

機座號	L₁ G₁	S(收縮盤)空心軸、VⅧ型			S（收縮鍵）空心鍵、III型				H（花鍵）空心鍵、II型		其它
		l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	內花鍵	外花鍵	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83		參見圖5-1 表7
		l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	大徑D₁	大徑D₂	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83
100	61.5 1.5	40 20	45 25	30 30	～99.5 93.5 72	35	34	1.2 28.6 30	16z×2m×30p ×6H/6h
112	80.5 3	45 20	50 25	35 35	～117.5 110.5 82	45	44	1.5 37.5 45	21z×2m×30p ×6H/6h
140	94 3	50 20	55 25	40 40	136.3 129 100	51	50	1.5 42.5 45	24z×2m×30p ×6H/6h
180	104 3	55 25	60 30	50 50	～155.3 148 120	65	64	2 57 60	31z×2m×30p ×6H/6h
212	127.5 5	65 25	70 30	65 65	179.8 172.5 150	85.5	84	2.5 75 78	27z×3m×30p ×6H/6h
265	152.5 5	70 50	75 55	75 75	～216.15 207.5 172	94.5	93	2.5 81.5 85	30z×3m×30p ×6H/6h
315	176.5 5	90 60	95 65	95 95	～243.4 233.5 210	109.5	108	2.5 96.5 100	35z×3m×30p ×6H/6h
375	206.5 6	120 60	125 65	105 105	～294.2 281.5 245	/	/	/		/	參見圖52 表7
450	247 5	240 60	250 70	120 120	～346.5 333 280	/	/	/		/	參見圖52 表7

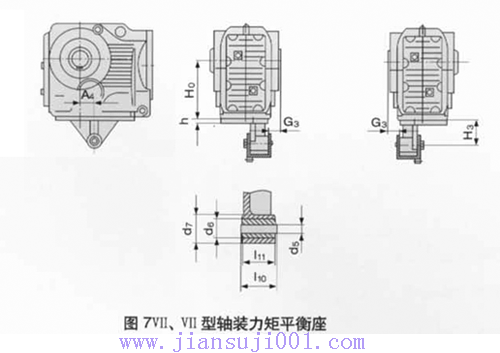

TD9000系列硬齒面齒輪減速器

表9

機座號	H₀	A₄	H₃	G₃	h	d₅	d₆	d₇	l₁₀	l₁₁	訂貨代號	配用緊固件	其它
100	100	31.5	50	20	10	10.5	26	45	36	31	TD100T	4×M10×25-8.8	參見圖5 圖6 圖7 圖8
112	112	37.5	50	25	12	10.5	26	45	36	31	TD112T	4×M10×30-8.8
140	140	54	60	30	13	17	36	58	60	54	TD140T	4×M12×35-8.8
180	180	46.5	70	25	14	17	36	58	60	54	TD180T	4×M16×40-8.8
212	212	55.5	90	40	16	25	52	82	80	72	TD212T	4×M16×45-8.8
265	265	46	90	40	17	25	52	82	100	92	TD265T	4×M20×50-8.8
315	315	65	145	45	20	25	52	82	100	92	TD315T	4×M24×60-8.8
375	375	77.5	175	42	45	40	103	140	126	110	TD375T	4×M36×130-8.8 4×M36-8
450	450	87.5	250	42	45	40	103	140	126	110	TD450T	4×M36×130-8.8 4×M36-8

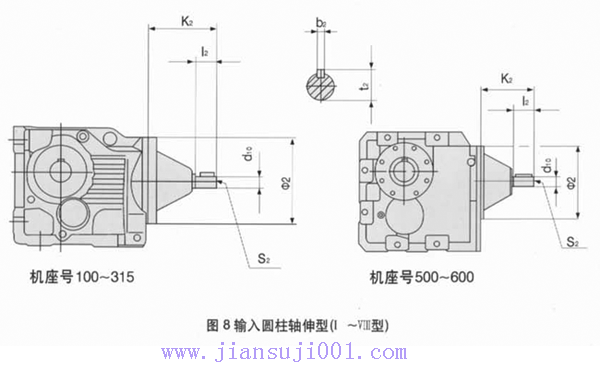

TD9000系列硬齒面齒輪減速器

表10

機座號	d₁₀	l₂	b₂	t₂	s₂	k₂	Ф₂	重量（Kg）	其它
100	16k6	40	5	18	M5	115	120	15	參見所配裝配型式
112	19k6	40	6	21.5	M6	120	160	26
140	19k6	40	6	21.5	M6	120	160	40
180	24k6	50	8	27	M8	140	200	76
212	28k6	60	8	31	M10	180	250	110
265	38k6	80	10	41	M12	220	300	170
315	42k6	110	12	45	M16	270	350	275
375	55m6	110	16	59	M20	297	450	445
450	70m6	140	20	74.5	M20	374	550	760
500	70m6	140	20	74.5	M20	374	550	1050
600	70m6	140	20	74.5	M20	374	550	1550

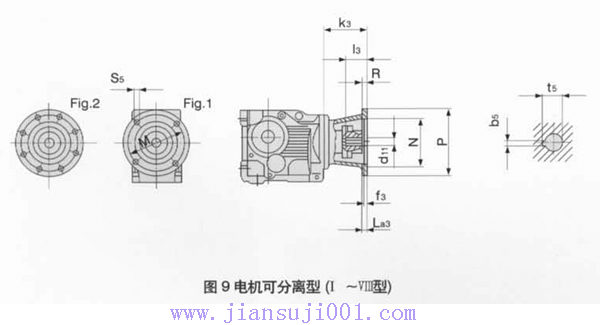

TD9000系列硬齒面齒輪減速器

表11

機座號	P	M	N	L_a3	f₃	S₅	Fig.	d₁₁	t₅	b₅	l₃	R	K₃	適用電機規格	其它
100	140	115	95	10	4	M8	1	11	12.8	4	23	0	101	y63	參見所配裝配型式
								14	16.3	5	30			y71
	160	130	110	10	4			19	21.8	6	40		120.5	y80
								24	27.3	8	50
													130.5	y90
	200	165	130	12	4.5	M10
112	140	115	95	10	4	M8	1	11	12.8	4	23	0	94.5	y63
	160	130	110	10	4			14	16.3	5	30			y71
								19	21.8	6	40
													114	y80
	200	165	130	12	4.5	M10
													124	y90
								24	27.3	8	50
140	140	115	95	10	4	M8	1	11	12.8	4	23	0	94.5	y63
								14	16.3	5	30			y71
	160	130	110	10	4
								19	21.8	6	40		114	y80
	200	165	130	12	4.5	M10		24	27.3	8	50		124	y90
													172	y100
	250	215	180	15	5	M12		28	31.3	8	60
														y112
180	140	115	95	10	4	M8	1	11	12.8	4	23	0	87.5	y63
	160	130	110	10	4			14	16.3	5	30			y71
													107	y80
								19	21.8	6	40		117	y90
	200	165	130	12	4.5	M10
													164	y100
								24	27.3	8	50
														y112
	250	215	180	15	5	M12		28	31.3	8	60
													190	y132
	300	265	230	16	6	M12		38	41.3	10	80

續表11

1

機座號	P	M	N	L_a3	f₃	S₅	Fig.	d₁₁	t₅	b₅	l₃	R	K₃	適用電機規格	其它
212	200	165	130	12	5	M10	1	19	21.8	6	40	0	102	y80	參見所配裝配型式
	200	165	130	12	5	M10		19	21.8	6	40		112	y90
	250	215	180	15	5	M12		24	27.3	8	50		159	y100
	300	265	230	16	6	M12		28	31.3	8	60		159	y112
	350	300	250	18		M16		38	41.3	10	80		185	y132
	350	300	250	18		M16		42	45.3	12	110		279	y160
265	250	215	180	15	5	M12	1	28	31.3	8	60	0	154	y100
	300	265	230	16	6	M12		38	41.3	10	80		154	y112
	350	300	250	18	6	M16		42	45.3	12	110		180	y132
								48	51.8	14			274	y160
								48	51.8	14			310	y180
315	250	215	180	15	5	M12	1	28	31.3	8	60	0	148	y100
	250	215	180	15	5	M12		28	31.3	8	60		148	y112
	300	265	230	16	6	M12		38	41.3	10	80		180	y132
	300	265	230	16	6	M12		42	45.3	12	110		268	y160
	350	300	250	18	6	M16		48	51.8	14	110		304	y180
	400	350	300	20	7	M16		55	59.3	16	110		400	y200
	450	400	350	22	7	M16	2	60	64.4	18	140		432	y225
375	300	265	230	16	6	M12	1	38	41.3	10	80	0	223	y132
	350	300	250	18	6	M16		42	45.3	12	110		253	y160
	350	300	250	18	6	M16		48	51.8	14	110		289	y180
	400	350	300	20	7	M16		55	59.3	16	110		385	y200
	450	400	350	22	7	M16	2	60	64.4	18	140		417	y225
450 500 600	400	350	300	20	7	M16	55	59.3	16	, 110	0	377	y220
450 500 600	450	400	350	22	7	M16	2	60	64.4	18	0	140	409	y225
