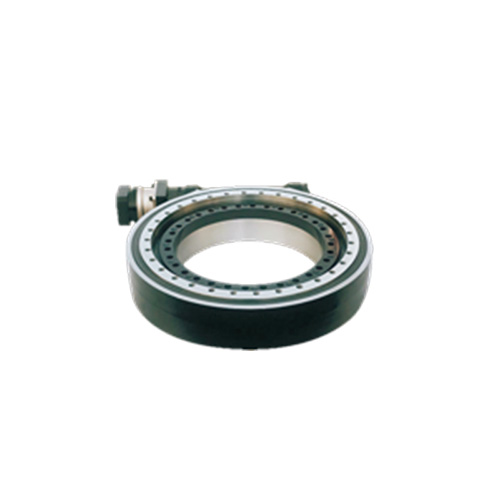

中空旋轉平臺是什么

中空旋轉平臺是什么？
旋轉平臺出現緣由：機械動作包含直線運動和圓周運動，直線運動以各類型滑臺為代表，而圓周運動則以分割器具代表性，之后因技術的成熟及設備對精度的要求，進而產生了DD馬達。然而，傳統分割器無法滿足任意分割的需求；而DD馬達雖能多元化應用，精度高，但它的價格成本卻成為使用者的一大門檻�！靶�轉平臺”的出現在兩者之間取得平衡，重復定位精度≤5秒，不僅能大幅度降低DD馬達的成本，更能滿足分割器所無法提供的高精度及數位化控制。
旋轉平臺分類：
（1）同軸輸出型：電機連接方向與轉盤同軸；
（2）旁軸輸出型：電機連接方向在轉盤側邊；轉盤為中空結構，可穿線；
（3）直角輸出型：電機連接方向與轉盤中心方向呈90度；轉盤為中空結構，可穿線；中空旋轉平臺

中空旋轉平臺是什么？
性能特點：
1.一體化不銹鋼本體確保大剛性與耐蝕性，多重精密加工表面易于組裝。
2.采用蝸線傘齒輪的設計軟體，經佳優化設計接觸齒面負載均一容許高扭矩輸出，齒輪采高強力滲碳合金鋼，研磨精密度符合DIN5級標準以內。
3.多重不銹鋼輸出入力軸的設計可以適用于各種工業上應用的需求。
4.高精密研磨的蝸線傘齒輪組結合優化設計的行星式齒輪組可以達到500：1的減速比。
5.高扭矩低背隙的精簡結構設計適用于精密伺服的應用。
6.油封設計，免保養無需更換潤滑油，運轉壽命長。

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
