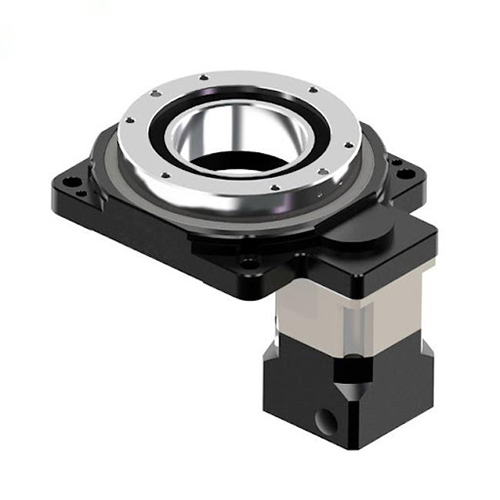

替換HT-200中空旋轉平臺選巴普曼廠家

替換HT-200中空旋轉平臺選巴普曼廠家
產品特點：
1.可搭配使用伺服馬達、步進馬達的一體化全新產品。展現獨特的性能可靠度。
2.具有高輸出、高剛性、優異定位精度與重復定位精度的特征。滿足用戶多樣化需求。
3.與分割器結構類似，運用獨特的軸承結構，不需要增加額外的支撐系統。即可將負載直接放置在中空旋轉平臺上方傳動，并且較大的中空結構設計能夠使您的布線更加便捷。
4.通過運用高精度的齒輪傳動，能夠實現任意位置的定位，讓您不再為旋轉定位時固定的工位位置而煩惱。
5.高水準的結構與定位銷釘?shù)脑O計，讓您的安裝更加方便。
6.底部與伺服馬達的安裝設計匹配，并且可以按照您的要求定制安裝設計，使您再選擇伺服馬達時更加任意。

替換HT-200中空旋轉平臺選巴普曼廠家
中空旋轉平臺，可部分代替DD馬達，中空結構，高定位精度，可選配伺服或步進馬達。
旋轉平臺應用領域：
（1）適用于機械手關節、機床數控轉臺；
（2）適用于產線自動化旋轉工況；
（3）適用于第四軸及數控分度裝置的旋轉要求；
（4）適用于雷達、測量或實驗中高精度旋轉領域。

中空旋轉平臺的安裝方法。
首先在定制機械設備安裝板時需在安裝板上預留出馬達出口及安裝孔位，以便露出中空旋轉平臺的馬達部分。
然后利用2個定位銷孔（有的型號定位銷孔與安裝孔是共享的），將中空旋轉平臺安裝到機械設備安裝板上。再用螺栓將中空旋轉平臺牢牢固定在安裝板上。
使用中空旋轉平臺上的6處安裝螺絲孔安裝負載。中空旋轉平臺上有2個安裝負載用的銷孔，可用于確定負載的位置，務必將定位銷牢牢固定在負載上。

品牌：巴普曼
型號：BPHT48
減速比：1:10
馬達種類：各品牌200W伺服馬達
旋轉平臺軸承：交叉滾子軸承
容許轉矩/徑向載荷：8N.m/T
容許轉速:300rpm
容許軸向負載:15kgf
容許慣性力矩負荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋轉平臺平行度：±0.005mm
同心度：±0.01mm
防護等級：40
精度壽命：20000H
重量：8.5kg
