雙面嚙合聯(lián)軸器

     可容許較大的偏置量或角度偏差，以及兩者同時發(fā)生偏差量時。適合于所有水平、相近連接的用途。例如鼓風機、高架起重機、輸送機、鋼鐵廠、紙廠設備等。

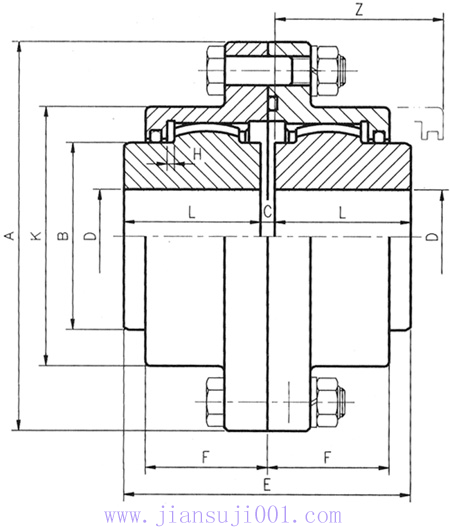

型號		最高 回轉數(shù) RPM	最大 孔徑 mm	最小 孔徑 mm	重量 kg	潤滑油 重量 g	尺    寸    mm
							L	C	E	A	B	F	K	H	Z
DY-NS10	12.9	4000	43.3	16	4.10	36	43	3	89	115.9	62	40	80	14	51
DY-NS15	32.3	4000	58.7	16	8.46	50	49	3	101	152.4	84	45	103	19	56
DY-NS20	56.8	4000	72.7	23	14.2	104	62	3	127	177.8	104	56	125	19	75
DY-NS25	93.6	3600	83.9	23	24.3	240	77	5	159	212.7	120	65	151	22	88
DY-NS30	165	3200	103.5	33	37.0	300	91	5	187	239.7	148	75	176	22	103
DY-NS35	264	2750	124.5	33	61.4	376	106	6	218	279.4	178	88	205	28	120
DY-NS40	385	2400	146.8	33	91.8	567	121	6	248	317.5	210	92	244	28	126
DY-NS45	529	2200	162.9	41	136	740	135	8	278	346.1	233	101	269	28	139
DY-NS50	686	2000	182.5	76	179	930	153	8	314	388.9	261	105	301	38	145
DY-NS55	888	1800	199.3	76	228	1120	168	8	344	425.5	285	113	327	38	157
DY-NS60	1228	1700	220.2	76	288	1442	188	8	384	457.2	315	126	358	25	176
DY-NS70	1623	1450	249.6	76	435	2331	221	10	452	527.1	357	131	416	28	183
DY-NS80	2243	1300	282.5	76	641	3388	249	10	508	590.6	404	140	474	32	196
DY-NS90	3041	1200	321.6	76	882	4141	276	13	565	660.4	460	149	532	36	209
