垂直式雙面嚙合聯軸器

       是以標準的水平式雙面嚙合聯軸器，經加工后，再加上中間隔板，以避免外殼滑落，而與軸轂齒邊相互磨擦。

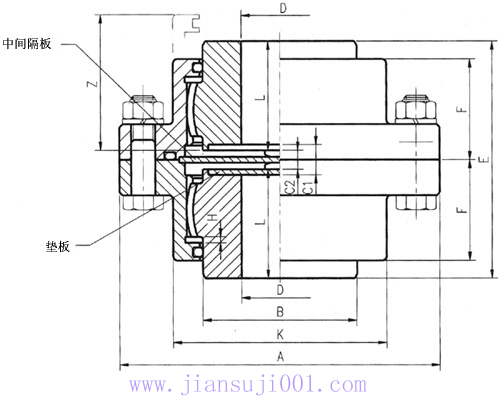

DY-VA                                                            “Z”裝配時所需之最小距離

型號	扭力kg-M	最高回轉數 RPM	最大 孔徑 mm	最小孔徑 mm	重量 kg	潤滑油重量 g	尺   寸    mm
							L	C1	E	A	B	F	K	H	Z	C2
35	53	4000	35	14	3.5	40	40	24	92	120	50	38	71	5	55	12
45	88	4000	45	16	4.0	40	45	24	102	137	60	44	92	5	65	12
55	147	4000	55	22	5.0	50	50	26	112	154	75	45	110	5	70	12
65	246	4000	65	37	12	65	63	26	138	168	90	49	120	5	85	12
75	410	4000	75	37	18	85	80	26	174	184	105	54	140	5	100	14
90	670	4000	90	37	23	140	90	28	194	206	125	55	160	5	110	14
105	980	3750	105	37	34	190	100	28	214	221	140	59	175	5	120	14
115	1420	3300	115	42	42	280	112	32	240	244	155	71	188	5	130	16
135	2100	3000	135	42	60	400	125	35	266	266	180	73	214	5	140	16
150	3100	2650	150	47	84	500	140	35	298	292	200	82	240	6	170	18
175	4550	2350	175	80	127	800	160	38	338	331	235	85	285	6	195	18
200	6650	2100	200	80	170	1000	180	42	380	365	265	95	313	6	240	20
225	9700	1850	225	100	238	1700	200	42	422	412	300	104	350	6	250	22
