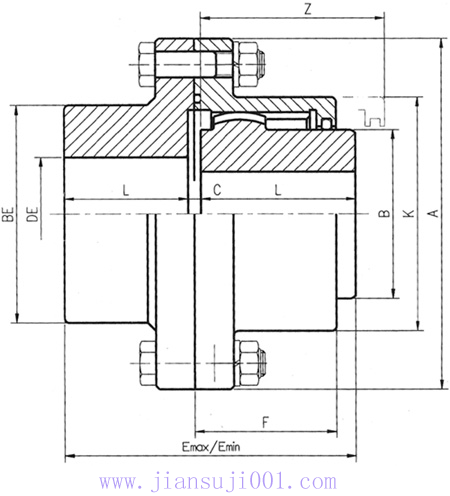

單面嚙合單面滑動聯軸器

     此型聯器是將DY-EB型單面嚙合聯軸器之內齒外殼加長。適用于被動機機袛有一處徑向軸承支點之連接，且較小量之軸向位移。



型號	扭力kg-M	最高回轉數 RPM	最大孔徑 mm		最小孔徑mm	重量 kg	潤滑油重量 g	尺    寸     mm
			撓性	剛性				L1	L2	C	A	B	F	K	La	Emax	Emin	BE	Z
75	410	4000	75	90	37	20	84	100	80	12	184	105	85	140	30	222	192	140	151
90	670	4000	90	105	37	27	136	100	90	12	206	125	90	160	30	232	202	160	155
105	980	3750	105	115	37	39	179	100	100	12	221	140	90	175	30	242	212	175	151
115	1420	3300	115	130	42	53	262	112	112	12	244	155	100	188	40	276	236	188	159
135	2100	3000	135	150	42	68	367	125	125	12	266	180	105	214	40	302	262	214	172
150	3100	2650	150	165	47	99	472	140	140	12	292	200	110	240	40	332	292	240	198
175	4550	2350	175	175	115	151	756	160	160	12	331	235	110	285	40	372	332	250	220
