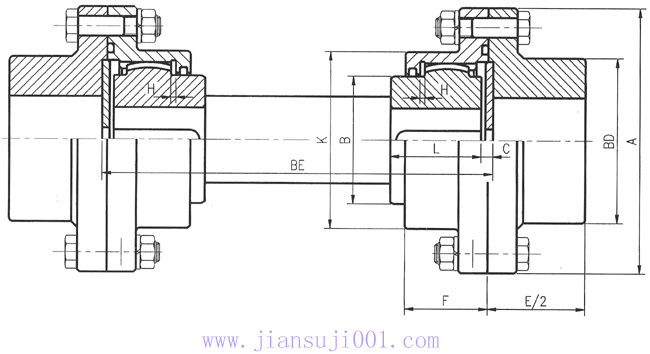

浮動軸型單面嚙合聯軸器

       單面嚙合聯軸器可以以9撓性軸轂或剛性軸轂和浮軸連接。

       以撓性軸轂和浮動軸相接時，可以有較大的孔徑和其他設備連接。且磨耗部份的更換較為簡易。以剛性軸和浮動軸相接時，能容許較之軸同心度偏差，和使用較短的浮動軸長。



型號	扭力 kg-M	最高 回轉數 RPM	最大孔徑 mm		最小 孔徑 mm	單側 重量 kg	潤滑油 重量 g	尺  寸  mm
			撓性	剛性				L	C	E	A	B	F	K	H	BD	BEmin
35	53	4000	35	50	14	3.5	40	40	8	88	120	50	38	71	5	71	150
45	88	4000	45	60	16	4.5	40	45	8	98	137	60	44	92	5	92	160
55	147	4000	55	70	22	6.5	50	50	8	108	154	75	45	110	5	110	190
65	246	4000	65	80	37	13	65	63	8	134	168	90	49	120	5	120	240
75	410	4000	75	90	37	19	80	80	10	170	184	105	54	140	5	140	270
90	670	4000	90	105	37	26	130	90	10	190	206	125	55	160	5	160	300
105	980	3750	105	115	37	37	170	100	10	210	221	140	59	175	5	175	325
115	1420	3300	115	130	42	50	250	112	12	236	244	155	71	188	5	188	350
135	2100	3000	135	150	42	65	350	125	12	262	266	180	73	214	5	214	400
150	3100	2650	150	165	47	95	450	140	14	294	292	200	82	240	6	240	440
175	4550	2350	175	175	80	144	720	160	14	334	331	235	85	285	6	250	500
200	6650	2100	200	200	80	205	900	180	16	376	365	265	95	313	6	286	560
225	9700	1850	225	225	100	267	1300	200	18	418	412	300	104	350	6	322	650
