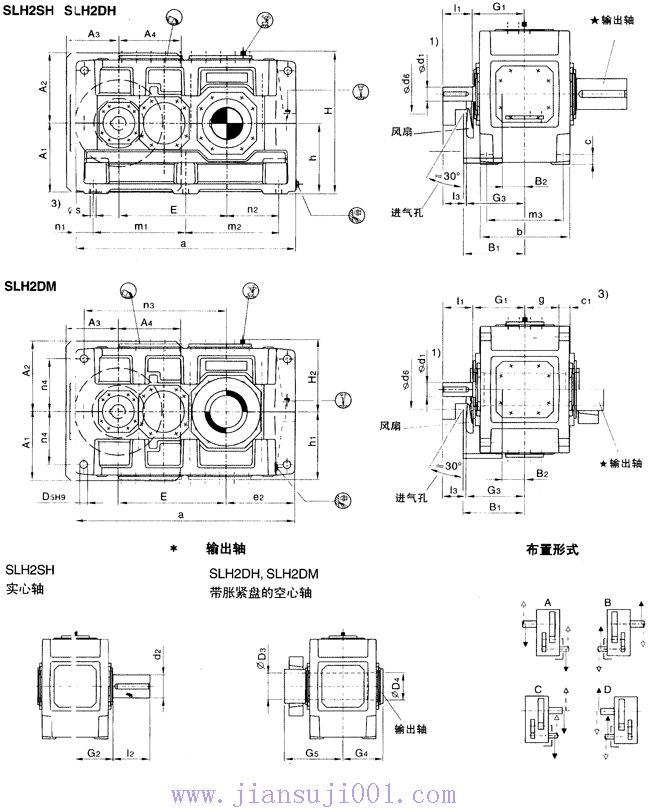

SLH2.H、SLH2.M型平行軸大功率齒輪箱外形及安裝尺寸（規格23...26）

詳細介紹：

發布時間：2008/8/5 16:01:43

平行軸齒輪箱兩級傳動臥式安裝

類型SLH2.H,SLH2.M 規格23…26

規格	尺寸mm
	輸入軸
	iN=6.3-11.2			iN=7.1-12.5			iN=12.5-20			iN=14-22.4			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
23	190	330	280				150	250	200				560	610
24				190	330	280				150	250	200	560	610
25	200	340	290				170	300	250				600	650
26				200	340	290				170	300	250	600	650

規格	尺寸mm
	齒輪箱
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	d₆	D₅	e₂	E
23	2380	770	550	550	550	930	630	220	115	120±2	450	80	730	1185
24	2510	770	550	550	550	930	630	220	115	120±2	450	80	795	1250
25	2580	845	550	550	550	1045	670	240	130	120±2	450	90	790	1325
26	2760	845	550	550	550	1045	670	240	130	120±2	450	90	880	1415

規格	尺寸mm
	齒輪箱
	g	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
23	342	780	770	770	1550	1010	1010	810	180	550	1560	580	56
24	342	780	770	770	1550	1010	1140	810	180	615	1625	580	56
25	400	860	860	860	1720	1090	1090	910	200	590	1685	660	66
26	400	860	860	860	1720	1090	1270	910	200	680	1775	660	66

規格	尺寸mm							潤滑油		重量
	輸出軸							SLH2.H	SLH2.M	重量
	SLH2SH			SLH2DH SLH2DM				（l）	（l）	SLH2.H （kg）	SLH2.M （kg）
	d₂¹^）	G₂	l₂	D₃	D₄	G₄	G₅	（l）	（l）	SLH2.H （kg）	SLH2.M （kg）
23	360	540	590	360	365	540	785	430	470	11600	11000
24	380	540	590	380	385	54	805	450	500	13000	12300
25	400	605	650	400	405	605	875	600	660	15500	14700
26	420	605	650	435	435	605	900	640	700	17200	16200

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
