當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLH4.H、SLH4.M型平行軸齒輪箱外形及安裝尺寸（規格23...26）

　SL系列大功率齒輪箱在線購買

　本產品詳細參數

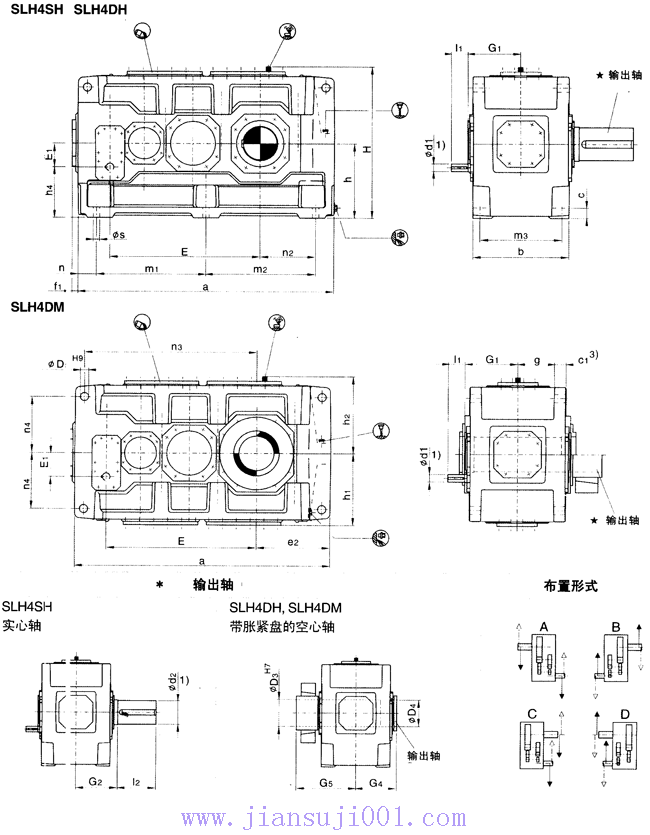

SLH4.H、SLH4.M型平行軸齒輪箱外形及安裝尺寸（規格23...26）

詳細介紹：

發布時間：2008/8/5 16:41:53

平行軸齒輪箱四級傳動臥式安裝

類型SLH4.H,SLH4.M 規格23…26

規格	尺寸mm
	輸入軸
	iN=100-180		iN=112-200		iN=200-355		iN=224-400		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
23	90	130			70	105			505
24			90	130			70	105	505
25	100	205			85	170			565
26			100	205			85	170	565

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	e₂	E	E₁	f₁	g	h
23	2530	930	115	120±2	80	730	1505	225	35	342	780
24	2660	930	115	120±2	80	795	1570	225	35	342	780
25	2830	1045	130	120±2	90	790	1695	265	65	400	860
26	3010	1045	130	120±2	90	880	1785	265	65	400	860

規格	尺寸mm
	齒輪箱
	h₁	h₂	h₄	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
23	770	790	555	1570	1085	1085	810	180	550	1725	580	56
24	770	790	555	1570	1085	1215	810	180	615	1790	580	56
25	860	860	595	1720	1215	1215	910	200	590	1965	660	66
26	860	860	595	1720	1215	1395	910	200	680	2055	660	66

規格	尺寸mm							潤滑油			重量
								潤滑油			重量
	輸出軸			SLH4DH SLH4DM				SLH4.H	SLH4.M	SLH4.H		SLH4.M
	d₂¹^）	G₂	l₂	D₃	D₄	G₄	G₅	（l）	（l）	（kg）		（kg）
23	360	540	590	360	365	540	785	520	500	11600		10700
24	380	540	590	380	385	540	805	550	600	13500		12600
25	400	605	650	400	405	605	875	735	800	16100		15200
26	420	605	650	430	435	605	900	780	850	17600		16500

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
