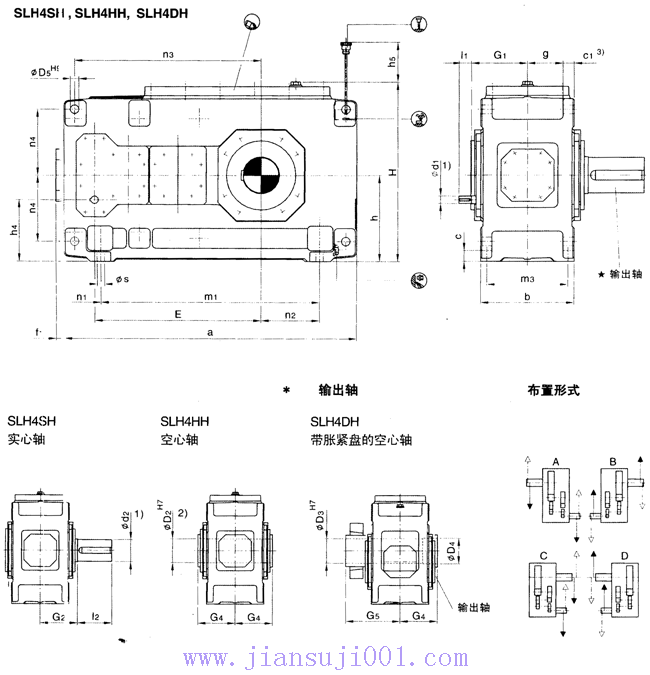

SLH4.H型平行軸大功率齒輪箱外形及安裝尺寸（規格7...12）

詳細介紹：

發布時間：2008/8/5 16:26:08

平行軸齒輪箱四級傳動臥式安裝

類型SLH4.H 規格7…12

規格	尺寸mm
	輸入軸
	iN=100-180		iN=125-224		iN=200-355		iN=250-450		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
7	30	50			24	40			180
8			30	50			24	40	180
9	35	60			28	50			215
10			35	60			28	50	215
11	45	100			32	80			250
12			45	100			32	80	250

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	E	f₁	g	h	h₄	h₅	H	m₁	m₂	n₁	n₂	n₃	n₄	s
7	845	300	35	36±1	28	495	37	114	280	200	140	572	605	260	120	130	560	215	24
8	950	300	35	36±1	28	540	37	114	280	200	140	582	710	260	120	190	605	215	24
9	1000	370	40	45±1.5	36	580	43	140	320	230	150	662	710	320	145	155	660	245	28
10	1100	370	40	45±1.5	36	630	43	140	320	230	150	662	810	320	145	205	710	245	28
11	1200	430	50	54±1.5	40	705	47	161	380	270	165	782	870	370	165	180	805	300	35
12	1355	430	50	54±1.5	40	775	47	161	380	270	165	790	1025	370	165	265	875	300	35

規格	尺寸mm									潤滑油	重量
	輸出軸
	SLH4SH			SLH4HH		SLH4DH
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
7	120	195	210	115	195	120	120	120	280	25	550
8	130	195	250	125	195	130	130	130	285	27	645
9	140	235	250	135	235	140	145	145	330	48	875
10	160	235	300	150	235	150	155	155	350	50	1010
11	170	270	300	165	270	165	170	170	400	80	1460
12	180	270	300	180	270	180	185	185	405	87	1725

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。
