冷卻液需要量（1/min）                  冷卻盤管適用于淡水、海水和半咸水

       齒輪箱

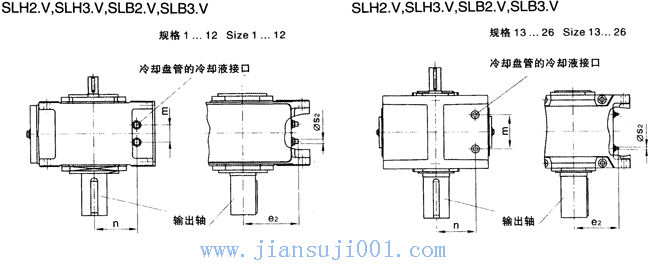

       類型SLH…V，SLB…V

       冷卻盤管

       規格1…26

       立式安裝

規格	類型SLH2.V/SLB3.V					類型SLH3.V					類型LSB2.V
	m mm	n mm	e2 mm	s2	1)	m mm	n mm	e2 mm	s2	1)	m mm	n mm	e2 mm	s2	1)
1	-	-	-	-	-	-	-	-	-	-	64	90	125	G1/4	4
2	-	-	-	-	-	-	-	-	-	-	78	105	130	G1/4	4
3	34	120	130	G1/2	4	-	-	-	-	-	58	123	140	G1/2	4
4	34	140	155	G1/2	4	-	-	-	-	-	74	146	160	G1/2	4
5	68	166	170	G1/2	4	70	170	175	G1/2	4	130	168	175	G1/2	8
6	70	162	215	G1/2	4	70	161	220	G1/2	4	120	162	220	G1/2	4
7	100	197	210	G1/2	4	80	197	210	G1/2	4	140	200	210	G1/2	8
8	100	197	270	G1/2	4	80	197	270	G1/2	4	140	200	270	G1/2	4
9	140	210	245	G1/2	8	150	213	245	G1/2	4	232	210	245	G1/2	8
10	100	225	295	G1/2	8	90	225	295	G1/2	4	150	230	295	G1/2	8
11	110	285	275	G1/2	8	200	265	275	G1/2	8	312	265	275	G1/2	8
12	200	271	360	G1/2	8	200	265	360	G1/2	8	300	265	360	G1/2	8
13	252	300	335	G1/2	8	252	300	335	G1/2	8	324	300	335	G1/2	8
14	252	300	405	G1/2	8	252	300	405	G1/2	8	324	300	405	G1/2	8
15	290	335	395	G1/2	8	290	340	395	G1/2	8	396	345	390	G1/2	8
16	290	335	440	G1/2	8	290	340	440	G1/2	8	396	345	435	G1/2	8
17	340	380	425	G1/2	8	300	380	425	G1/2	8	324	395	425	G1/2	8
18	340	380	485	G1/2	8	300	380	485	G1/2	8	324	395	485	G1/2	8
19-26	根據用戶要求供貨					根據用戶要求供貨





冷卻盤管適用于
類型	規格	浸油潤滑				法蘭泵強制潤滑				電動泵強制潤滑
		適用布置形式				適用布置形式				適用布置形式
		A	B	C	D	A	B	C	D	A	B	C	D
SLH2.V	4 5-12 13-18	×	×	×	×	-	-	-	-
		×	×	×	×	-	×	-	×
		-	-	-	-	-	×	-	×
SLH3.V	5-12 13-18	×	×	×	×	-	×	-	×		根據用戶要求供貨
		-	-	-	-	-	×	-	×
SLB2.V	4 5-12 13-18	×	×	×	×	-	-	-	-
		×	×	×	×	×	×	-	-
		-	-	-	-	×	×	-	-
SLB3.V	4 5-12 13-18	×	×	×	×	-	-	-	-
		×	×	×	×	-	-	×	×
		-	-	-	-	-	-	×	×

       X=可供貨

       1）冷卻液需要量（1/min）

       冷卻盤管適用于淡水、海水和半咸水。
