當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SLB4.V型直交軸大功率齒輪箱外形及安裝尺寸（規格5...12）

　SL系列大功率齒輪箱在線購買

　　

　本產品詳細參數

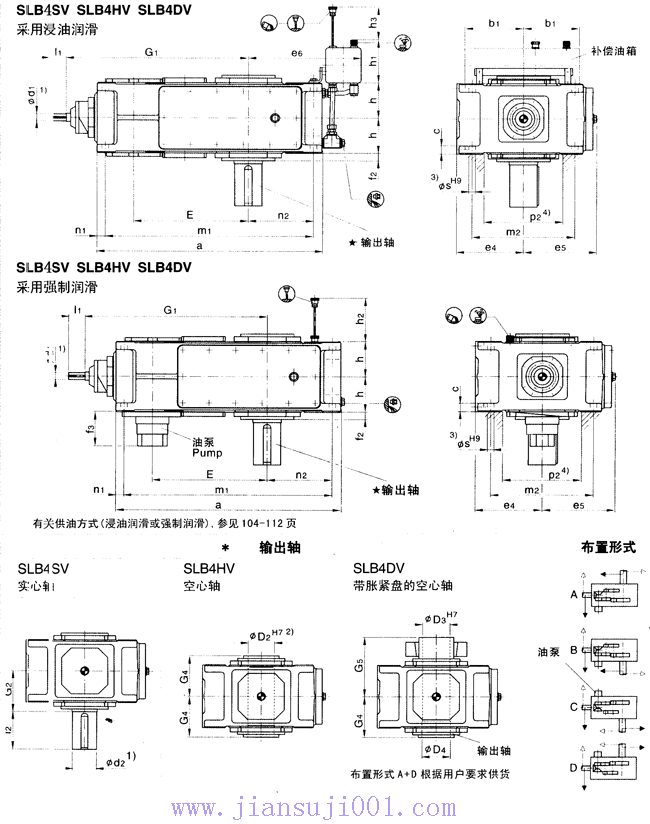

SLB4.V型直交軸大功率齒輪箱外形及安裝尺寸（規格5...12）

詳細介紹：

發布時間：2008/8/6 8:59:26

直交軸齒輪箱四級傳動立式安裝

類型SLB4.V 規格5…12

SL系列大功率齒輪箱

規格	尺寸mm
	輸入軸
	iN=80-180		iN=100-224		iN=200-315		iN=250-400		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
5	28	55			20	50			615
6			28	55			20	50	650
7	30	70			25	60			725
8			30	70			25	60	770
9	35	80			28	60			840
10			35	80			28	60	890
11	45	100			35	80			1010
12			45	100			35	80	1080

規格	尺寸mm
	齒輪箱
	a	b₁	c	e₄	e₅	e₆	E	f₂	f₃
5	690	240	30±1	230	252	385	405	28	200
6	770	240	30±1	230	252	425	440	28	200
7	845	240	36±1	280	292	425	495	30	120
8	950	240	36±1	280	302	485	540	32	120
9	1000	330	45±1.5	320	342	560	580	32	120
10	1100	330	45±1.5	320	342	610	630	32	120
11	1200	330	54±1.5	380	402	595	705	35	130
12	1355	330	54±1.5	380	410	680	775	35	130

規格	尺寸mm
	齒輪箱
	h	h₁	h₂	h₃	m₁	m₂	n₁	n₂		s
5	127.5	205	190	240	630	360	30	175	270	24
6	127.5	205	190	240	710	360	30	220	270	24
7	150	205	165	250	775	430	35	215	330	28
8	150	205	165	250	880	430	35	275	330	28
9	185	275	205	330	920	490	40	260	370	36
10	185	275	205	330	1020	490	40	310	370	36
11	215	275	240	340	1100	600	50	295	440	40
12	215	275	240	340	1255	600	50	380	440	40

規格	尺寸mm									潤滑油		重量
	輸出軸									浸油浸潤	強制潤滑
	SLB4SH			SLB4HV		SLB4DV
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
5	100	165	210	95	165	100	100	165	240	36	15	335
6	110	165	210	105	165	110	110	165	240	40	16	385
7	120	195	210	115	195	120	120	195	280	60	30	555
8	130	195	250	125	195	130	130	195	285	70	35	655
9	140	235	250	135	235	140	145	235	330	110	60	890
10	160	235	300	150	235	150	155	235	350	130	67	1025
11	170	270	300	165	270	165	170	270	400	180	75	1485
12	180	270	300	180	270	180	185	270	405	195	85	1750

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。

4）有關油泵、油管和護蓋的安裝空間及確切尺寸，請與廠家聯系。
