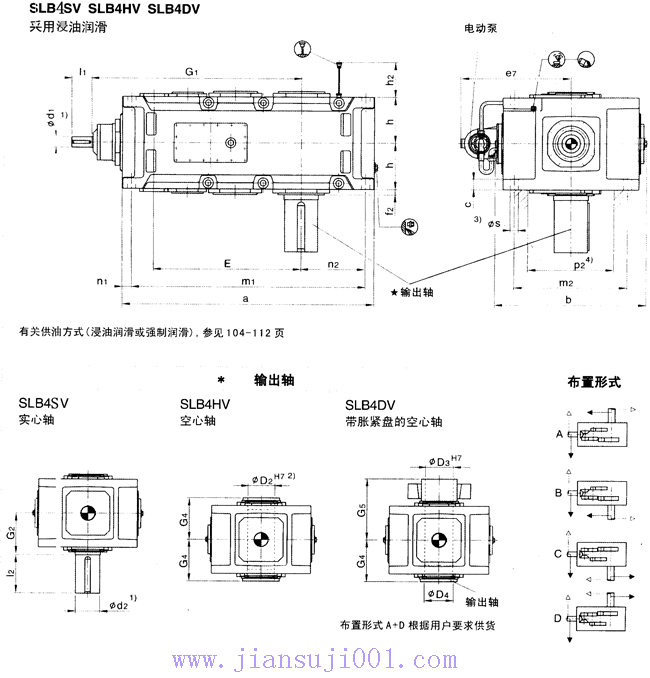

SLB4.V型直交軸大功率齒輪箱外形及安裝尺寸（規格13...18）

詳細介紹：

發布時間：2008/8/6 9:04:06

直交軸齒輪箱四級傳動立式安裝

類型SLB4.V 規格13…18

規格	尺寸mm
	輸入軸
	iN=80-180		iN=90-200		iN=100-224		iN=200-315		iN=224-355		iN=250-400		G₁
	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	d₁¹^）	l₁	G₁
13	55	110					40	100					1170
14					55	110					40	100	1240
15	70	135					50	110					1402
16			70	135					50	110			1448
17	70	135					50	110					1450
18			70	135					50	110			1510
19						根據用戶要求供貨
20
21
22

規格	尺寸mm
	齒輪箱
	a	b	c	e₇	E	f₂	h	h₂	m₁	m₂	n₁	n₂	p₂	s
13	1395	900	61±2	695	820	35	272.5	300	1300	680	50	360	500	48
14	1535	900	61±2	695	890	35	272.5	300	1440	680	50	430	500	48
15	1680	980	72±2	735	987	42	310	340	1565	750	60	430	570	55
16	1770	980	72±2	735	1033	42	310	340	1655	750	60	475	570	55
17	1770	1110	81±2	795	1035	42	340	374	1640	850	70	465	630	55
18	1890	1110	81±2	795	1095	42	340	374	1760	850	70	525	630	55
19							根據用戶要求供貨
20
21
22

規格	尺寸mm									潤滑油	重量
	輸出軸
	SLB4SH			SLB4HV		SLB4DV
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
13	200	335	350	190	335	190	190	335	480	130	2280
14	210	335	350	210	335	210	210	335	480	150	2605
15	230	380	410	230	380	230	230	380	550	200	3435
16	240	380	410	240	380	240	240	380	550	235	3765
17	250	415	410	250	415	250	250	415	600	215	4460
18	270	415	470	275	415	280	280	415	600	250	4930
19						根據用戶要求供貨
20
21
22

1）K₆≤ф50 M₆>ф50

有關平鍵GB/T1095-1979型和中心孔，請參照平鍵和中心孔尺寸表。

2）鍵槽GB/1095-1979。

3）扭矩支撐位于工作機側。

4）有關油泵、油管和護蓋的安裝空間及確切尺寸，請與廠家聯系。
